断路器机械特性在线监测装置

发布日期:2019-12-07 作者:法腾电力 点击:

产品简介



       高压断路器是电力系统重要元器件之一,但由于机械结构或二次元件等故障原因常引发非计划停运,操动机构和传动系统的故障以及电气控制及辅助回路的故障是造成断路器拒动、误动和特性劣化等故障的主要原因。因此,对断路器进行机械特性测试,评估断路器工作状态,是十分必要并且具有良好经济效益的。

      法腾电力研制的FT001断路器机械特性测试仪,通过安装电流互感器、霍尔传感器、振动传感器及机械特性测试仪实现对断路器分合闸线圈电流电压、主回路电流、储能电机电流电压、主触头动作行程和振动信号的检测,并通过分析软件对监测数据进行分析计算,分析断路器动作过程中相关参数的特征值,绘制特征参数趋势曲线,从而对断路器进行诊断,对断路器状态发展趋势提供依据。


功能特点


  • 测量断路器分合闸线圈的电流、电压,断路器主触头分合闸状态(在线和离线)和行程等数据,上位机通过内置算法对测量数据分析,计算分合闸线圈动作过程中的特征参数、断路器动作的特征参数,能够帮助测试人员对分合闸线圈的状态和断路器的状态进行初步分析

  • 测量储能电机电流、电压,来分析断路器储能相关零部件以及储能电机本身的工作状态,判断设备是否正常工作,并做进一步诊断

  • 可以同时使用三台测试仪测量三台断路器(如断路器的A、B、C三相)分合闸过程中的数据,测试时间同步性可精确到0.1ms

  • 通过不同参数的测量,从不同角度对断路器的各个关键部件的状态进行诊断

  • 检测前端传感器使用非侵入式传感器,测试过程不影响设备正常运行

  • 监测前端和上位机软件之间可以通过RJ45网口或者Wifi无线通讯方式传输数据,无线通讯可以保证测试人员在整个测试过程处于更为安全范围内进行

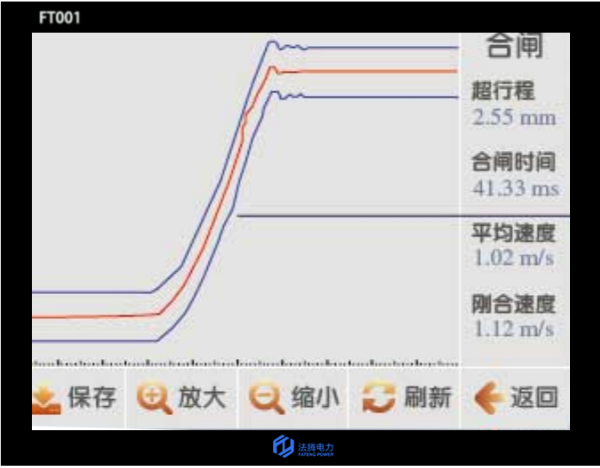

软件界面展示

断路器机械特性断路器机械特性
