12kV空气绝缘中置柜基本机械联锁
断路器手车机械联锁
路器处于合闸位置时，手车不可以摇进摇出（推进拉出）；
手车处于工作、试验两位置中间时，断路器不能合闸；
断路器手车与接地开关的联锁
手车摇进离开试验位置，接地开关不能合闸；
接地开关合闸，断路器手车不能摇进到工作位置；
断路器手车和航空插头的联锁
断路器手车离开试验位置，航空插头不能被拔下；
联络断路器手车和联络隔离手车的联锁
隔离手车未在工作位置，断路器手车不能摇进到工作位置；
断路器手车在工作位置，隔离手车不能从工作位置摇出；
断路器手车与断路器隔室门的联锁（对于抗内部电弧故障的开关柜要求）
断路器隔室门未关闭，断路器手车不能摇进；
断路器手车离开试验位置，断路器隔室门不能打开；
特殊联锁要求（机械联锁、挂锁、机械钥匙锁、电气联锁等）

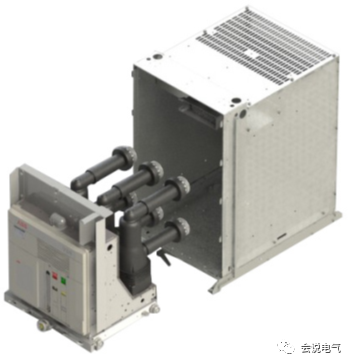

机械锁定以防止设备进入专为其他类型或尺寸的设备设计的隔室中。
电气联锁，将电磁铁锁定在断路器手车上，以防止设备在没有电源的情况下摇入。
机械联锁可防止设备在门打开的情况下摇入。
与接地开关的机械联锁（通过机械钥匙锁）：
- 接地开合闸合时不能插入设备；
- 当设备插入或处于连接和隔离的中间位置时，接地开关不能闭合。
机械锁可防止在设备退出时手动打开活门。（故障安全）。

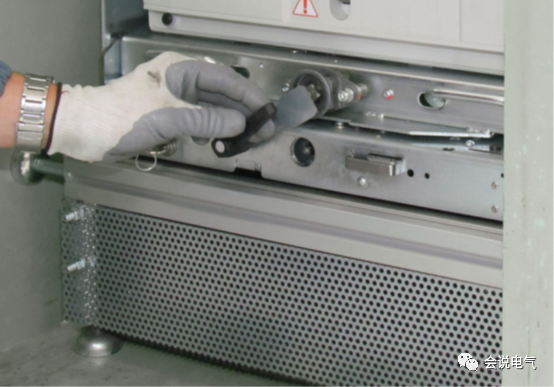

机械钥匙锁以防止设备被插入。
只有当设备处于隔离位置时，才能操作锁并释放钥匙，从而防止设备被插入。
活门移动上的挂锁。
机械联锁可防止在设备连接和摇入、摇出时辅助电路连接器断开。（需要门上安装联锁装置）

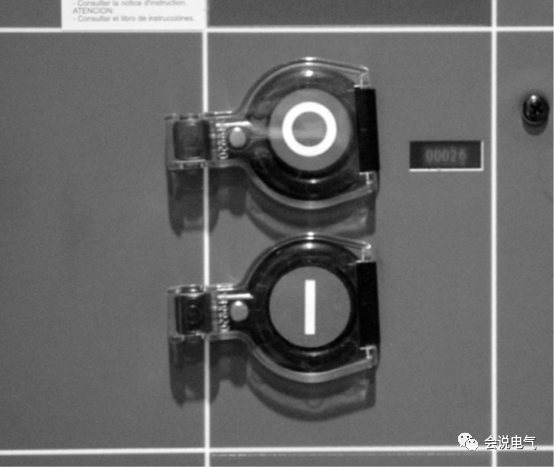

挂锁锁可防止手动合闸设备。
机械锁可防止设备在活门打开时被拉出。只有活门可靠闭合，断路器手车才能被拉出隔室。
机械锁可防止设备在活门闭合时被插入。
机械锁以防止在设备在工作位置时关闭活门。
机械锁可防止在设备摇入/摇出时活门关闭。
机械锁可防止设备在活门移动时运行。
机械锁可防止设备在活门移动时被拉出。
如果活门打开，机械锁可防止门打开。（需要门上安装联锁装置）

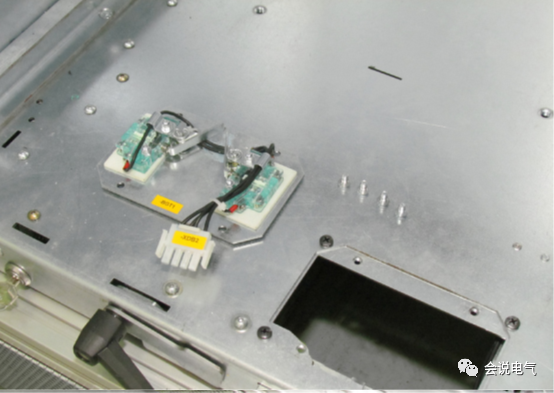

用于电气联锁的活门处于合闸位置的无电位触点：可与电动断路器手车一起使用，以防止电动设备在活门关闭时摇入。（需要电动断路器手车）
用于电气联锁的 OPEN 位置的活门的无电位触点：可用于防止接地开合闸合或通过锁定磁铁（可选）防止原始开关设备框架门在活门时打开开了。（需要电动断路器手车）
机械锁可防止活门在没有门的情况下移动。
真正完善可靠的联锁，可以完全保证操作人员的安全，避免任何潜在的人员、设备风险，保证设备长期安全可靠运行。
