:温升试验外接连接排需要长度不小于2米,按照标准需要在离开开关柜试验端子1米处测量温升,与开关柜内部最近点温升对比,不得超过5k,以验证外部连接排没有显著导入或导出开关柜热量。

对于40kA及以上都需要采用压力释放通道,即Arc duct,如图8所示,使用泄压通道直接将内部电弧压力、火焰释放到开关室外部,对配电房内部人员、设备没有任何损坏。泄压通道可以根据开关室布置,在开关柜两侧、前、后等各个方向引出到开关室外部,室外泄压通道出口需要满足IP43防护等级要求,以保证开关室外部环境不会对开关柜造成影响。

母线电压互感器同样,母线电压的测量也不需要单独的母线设备柜,而是母线电压互感器固定安装在柜开关柜顶部,节省开关柜数量,电压互感器通过小铜排与水平母线直接连接。二次线通过管道引至仪表室。

主母线的布置,主母线有垂直上下布置、水平前后布置、品字形布置等不同,母线布置需要考虑元器件的安装,母线连接的方便性,以及母线承受电动力的机械强度。

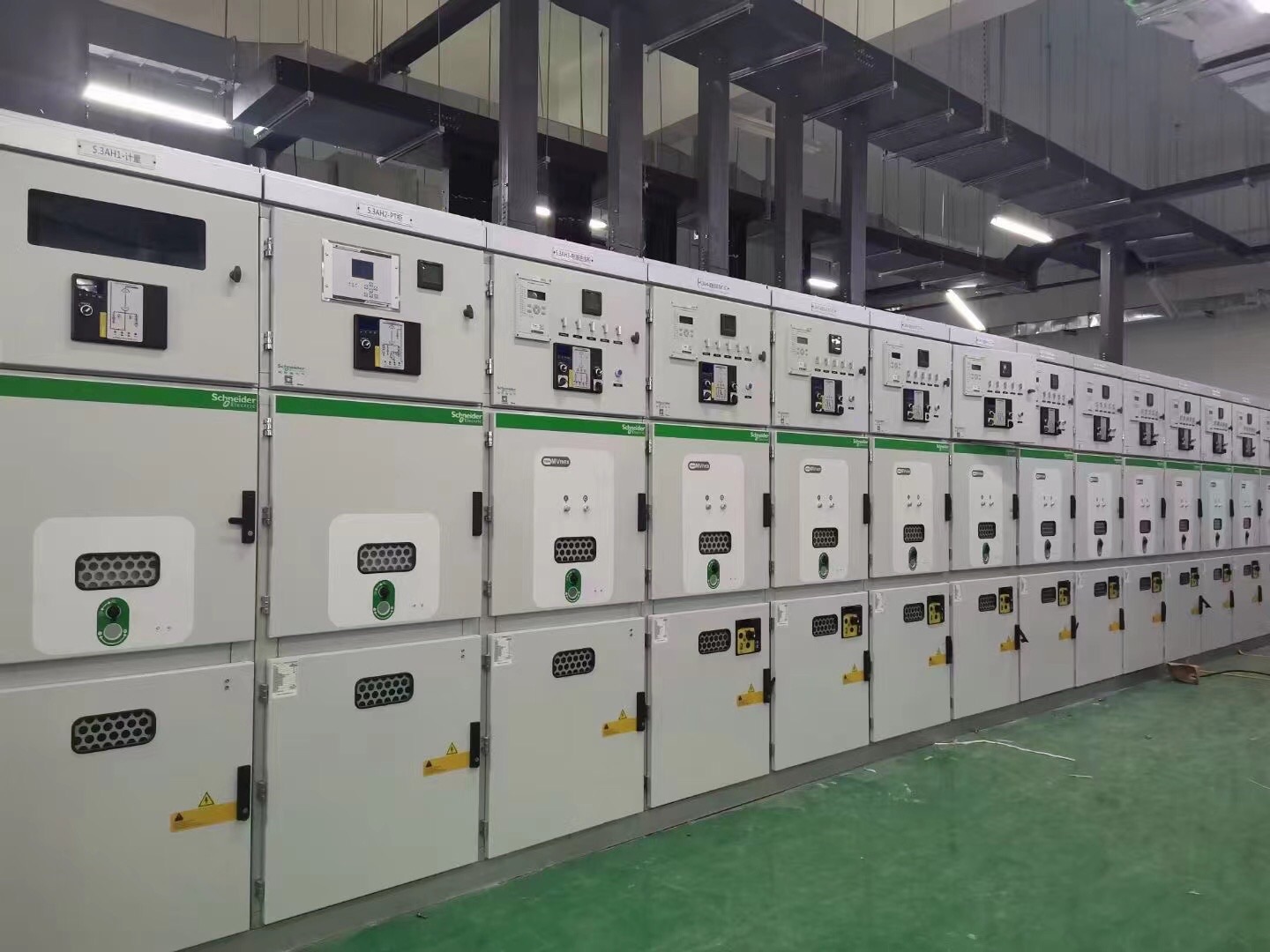

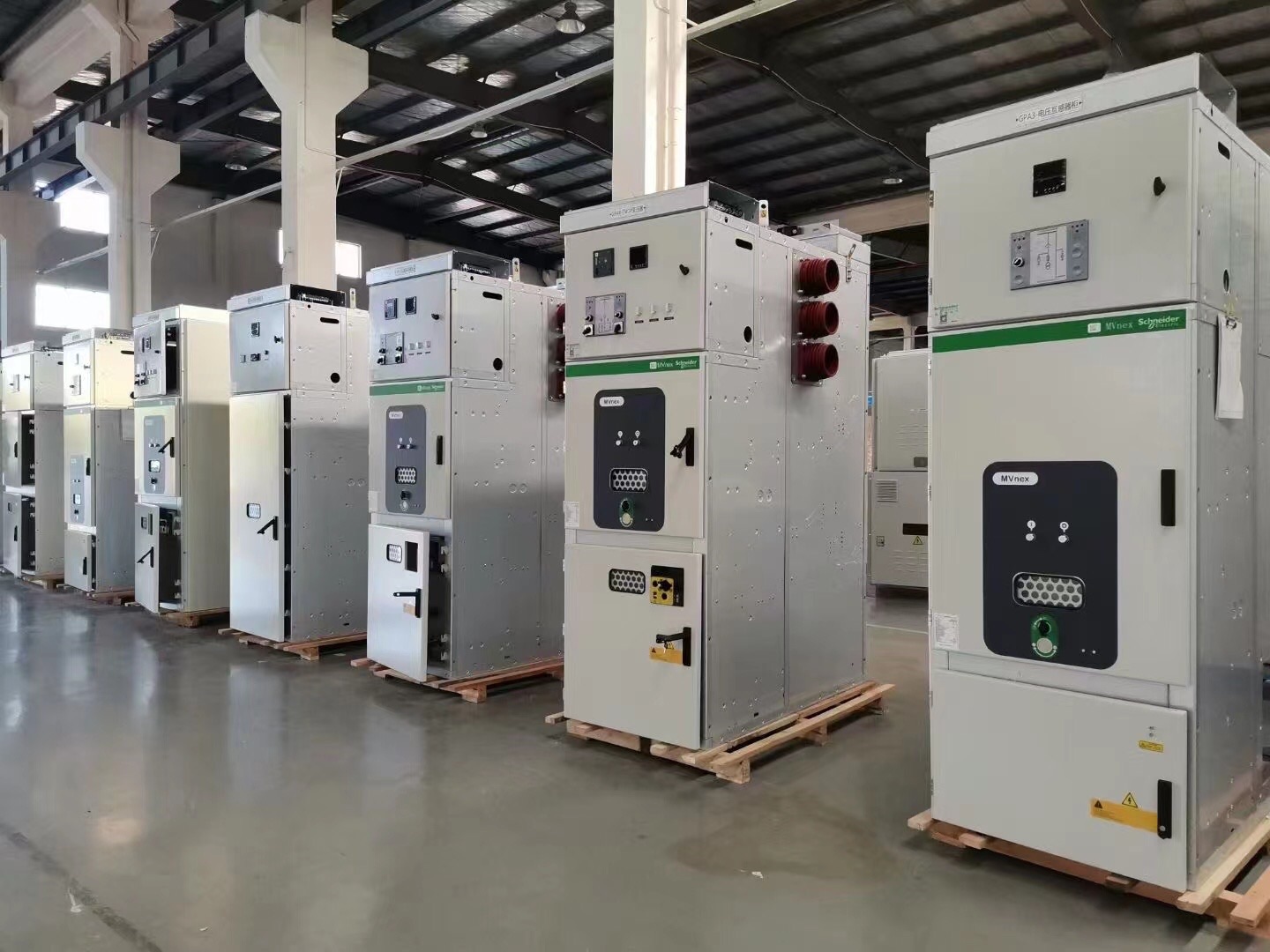

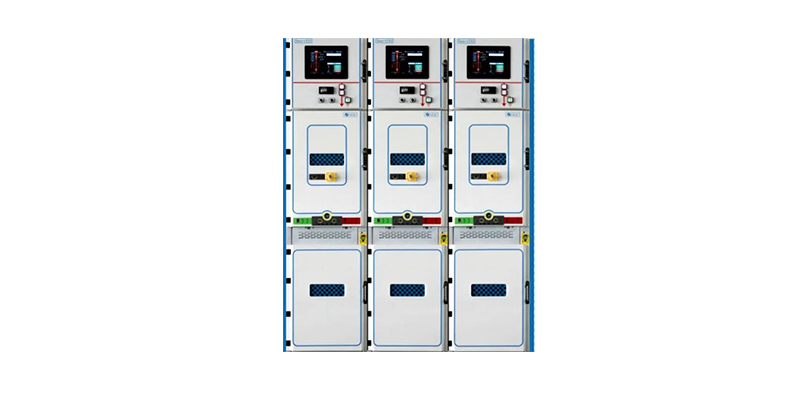

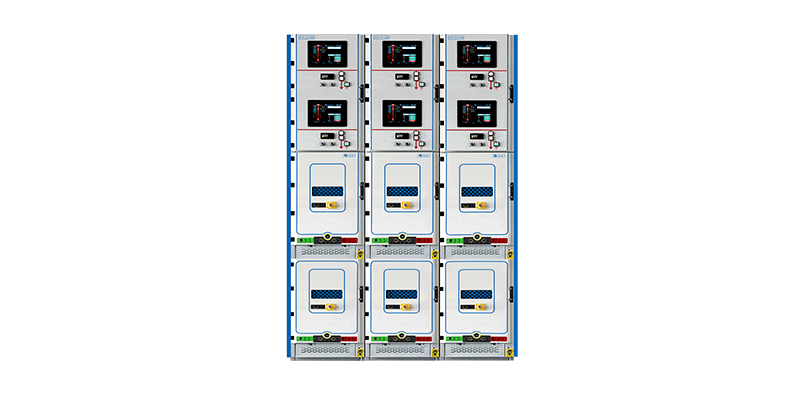

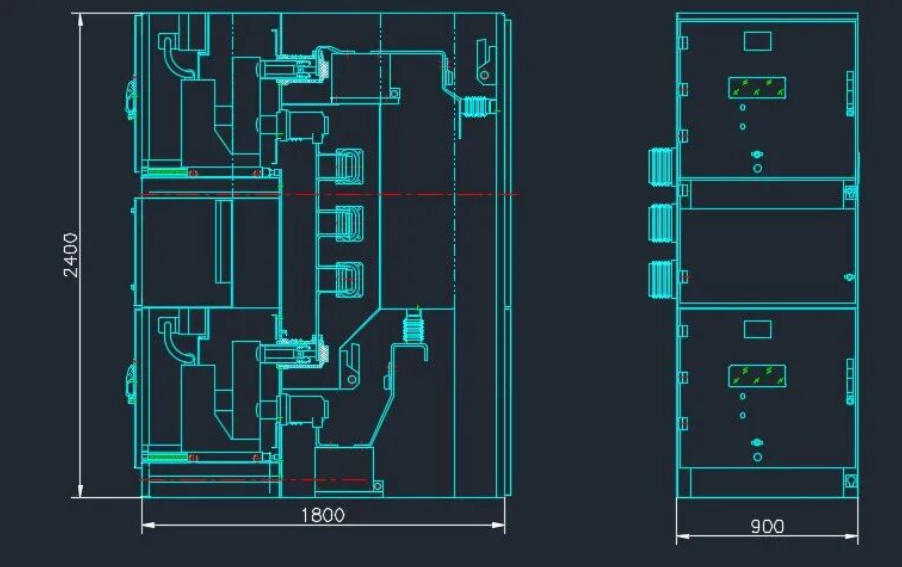

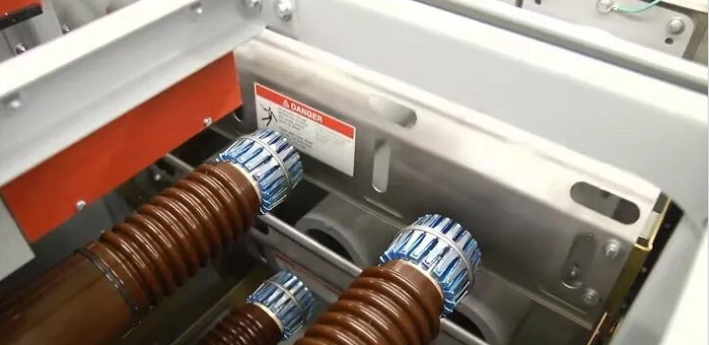

国外中压空气绝缘开关柜的设计,首先是结构布置,即每一个元件的位置,这决定了开关柜的整体性能以及后续的方案设计、产品的标准化和未来电流等级、工程设计的扩展等,因此非常重要。首先要设计开关柜一次方案中最为复杂,或者说是最典型方案,这个方案不一定是型式试验方案,应该比型式试验方案要复杂,而且是额定电流、短时耐受电流等级最大的那个方案。

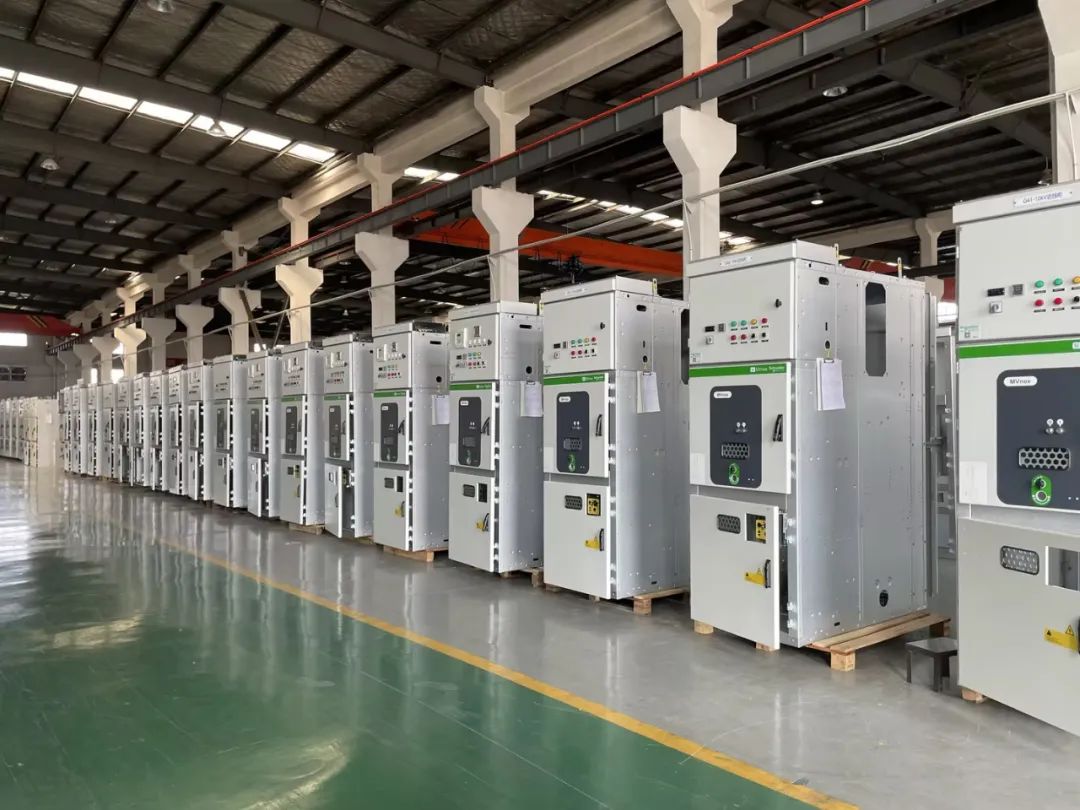

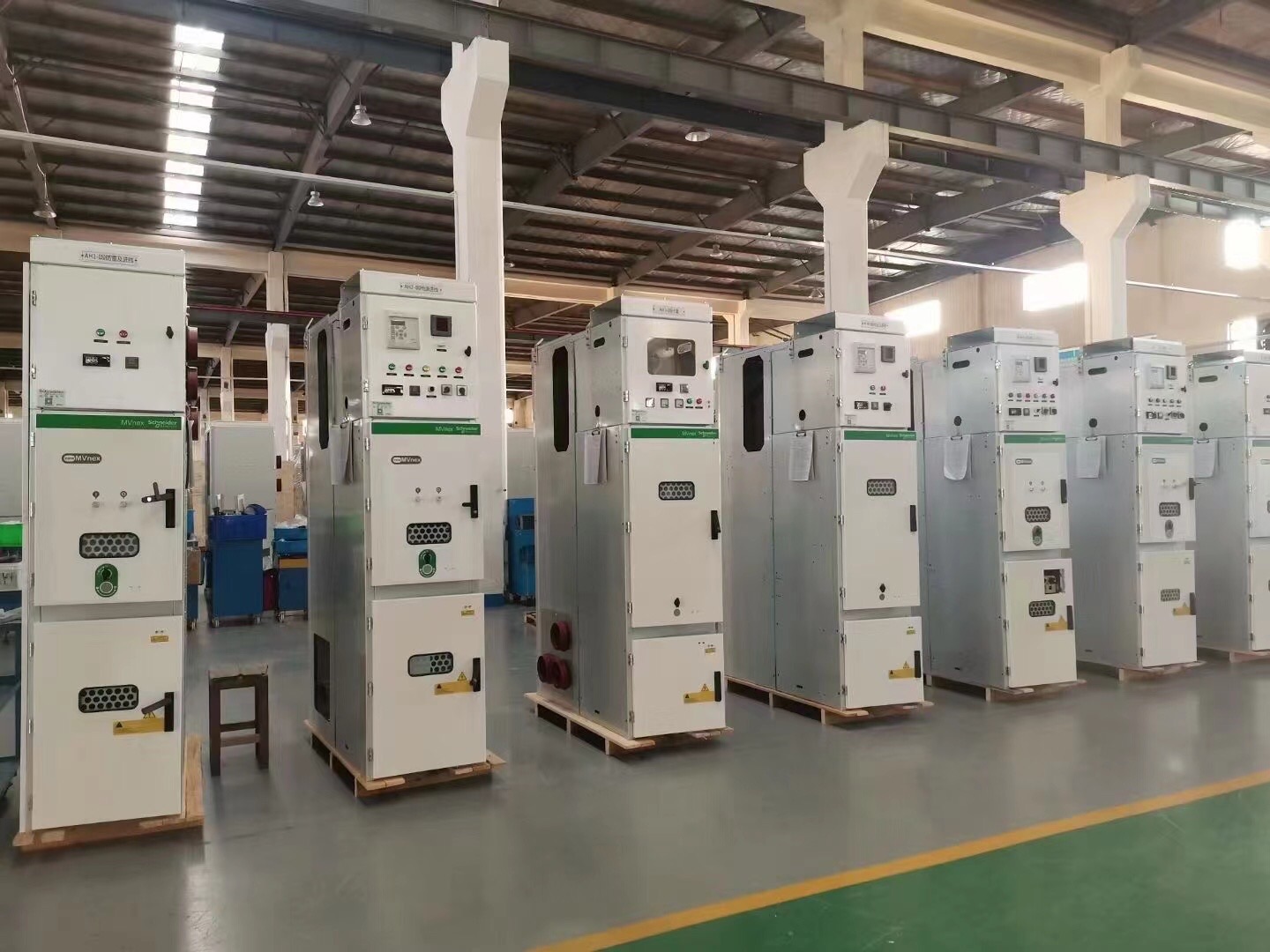

越来越多的国内开关柜生产厂家走出国门,为国外客户生产开关柜产品,虽然国内、外对于中压空气绝缘开关柜的要求相近,但有些不同,采用国内标准的开关柜用于国外项目,可能会出现特殊需求不能满足、结构设计不合理、开关柜数量多等现象,影响持续供货,因此需要按照国外客户要求定制化生产开关柜才能持续稳定的将产品销售到世界各地。
