电压互感器，类似降压变压器，由于高压开关柜通过的一般是大于一万伏的电压，这个电压是无法采用电压表直接测量的，不像低压柜可以铜排上直接取电。高压必须通过转换装置变成可以供电压表测量的低压，如电磁感应，一次绕组多二次绕组少，感应出来的电压就是低电压，还有通过电阻分压，电阻串联，分压与电阻成正比，中间抽头测量电压，还有电容分压等等。
电压互感器就是电磁式的，采用环氧树脂浇铸，形成外部绝缘，内部一二次线圈及出线端头浇铸在里面，形成一二次绝缘。
标准应用要求电压互感器的一次侧和二次侧都要安装熔断器，避免电压互感器磁饱和谐振等引起的过电流。

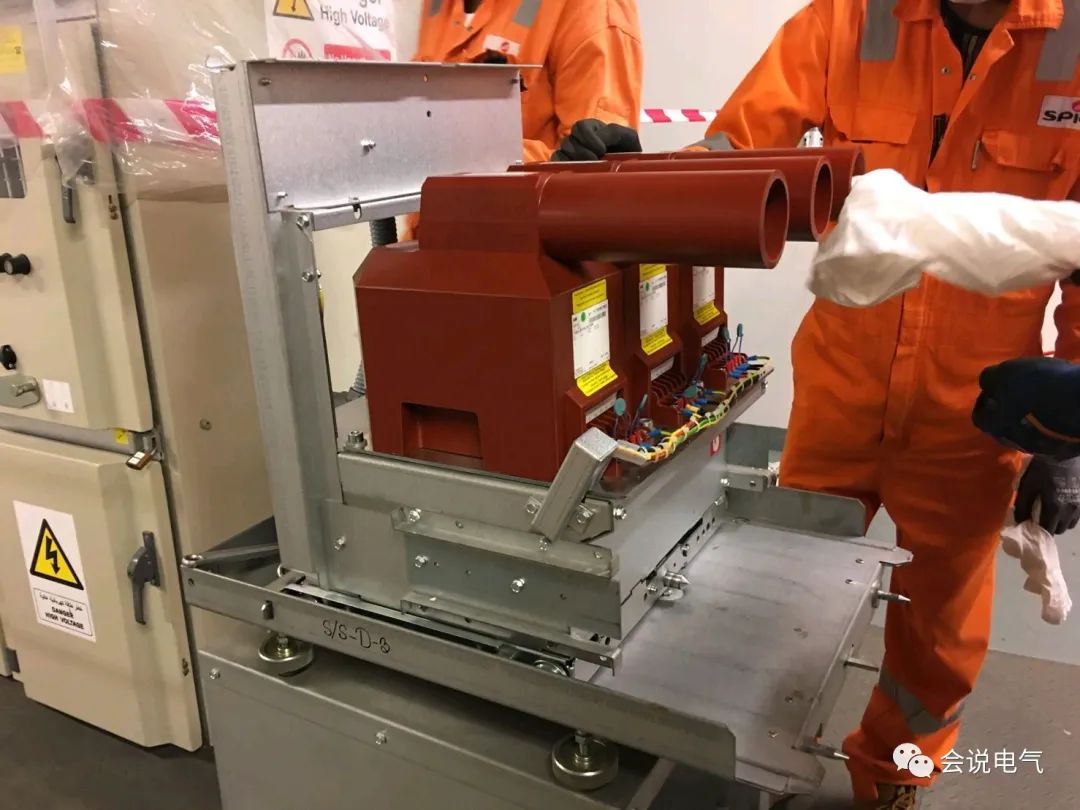

电压互感器在开关柜里的安装多数是采用抽出式结构，电压互感器固定式安装主要应用于计量或手车式无法安装的地方，计量要求防窃电，电流回路串联在进出线之间，断开就没电，电压回路只是连接到高压回路上，抽出不影响供电，而且可以主回路带电抽出，因此一般计量采用电流互感器、电压互感器一体式手车，这样无法抽出。还有就是固定安装，隔室门安装挂锁、铅封等装置防窃电。

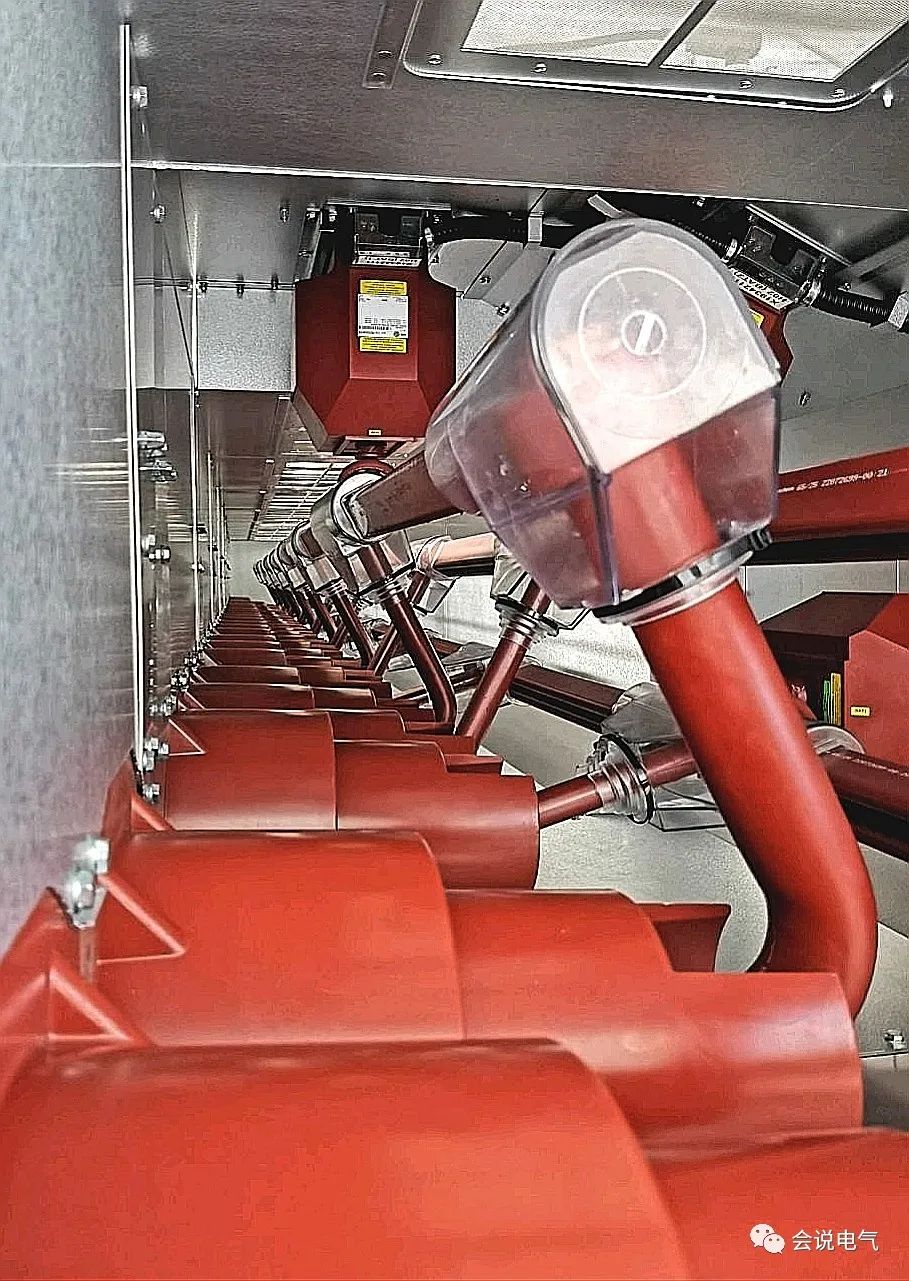

电压互感器固定安装的形式还用于主母线的电压测量，直接安装在主母线上，可以节省两台抽出式母线PT柜，安装在母线室顶部或后部的电压互感器，与主母线直接相连，为节省空间一般采用带熔断器一体式的电压互感器，这种安装，国外项目比较多，ABB，EATON等样本里都有典型方案。
有客户反应，国内电压互感器一次侧熔断器会经常熔断，有的甚至一个月就会熔断一次，这样高频次的熔断更换对于固定安装基本上是无法接受的，特别是主母线电压互感器，因此必须考虑固定式安装如何快速更换熔断器。

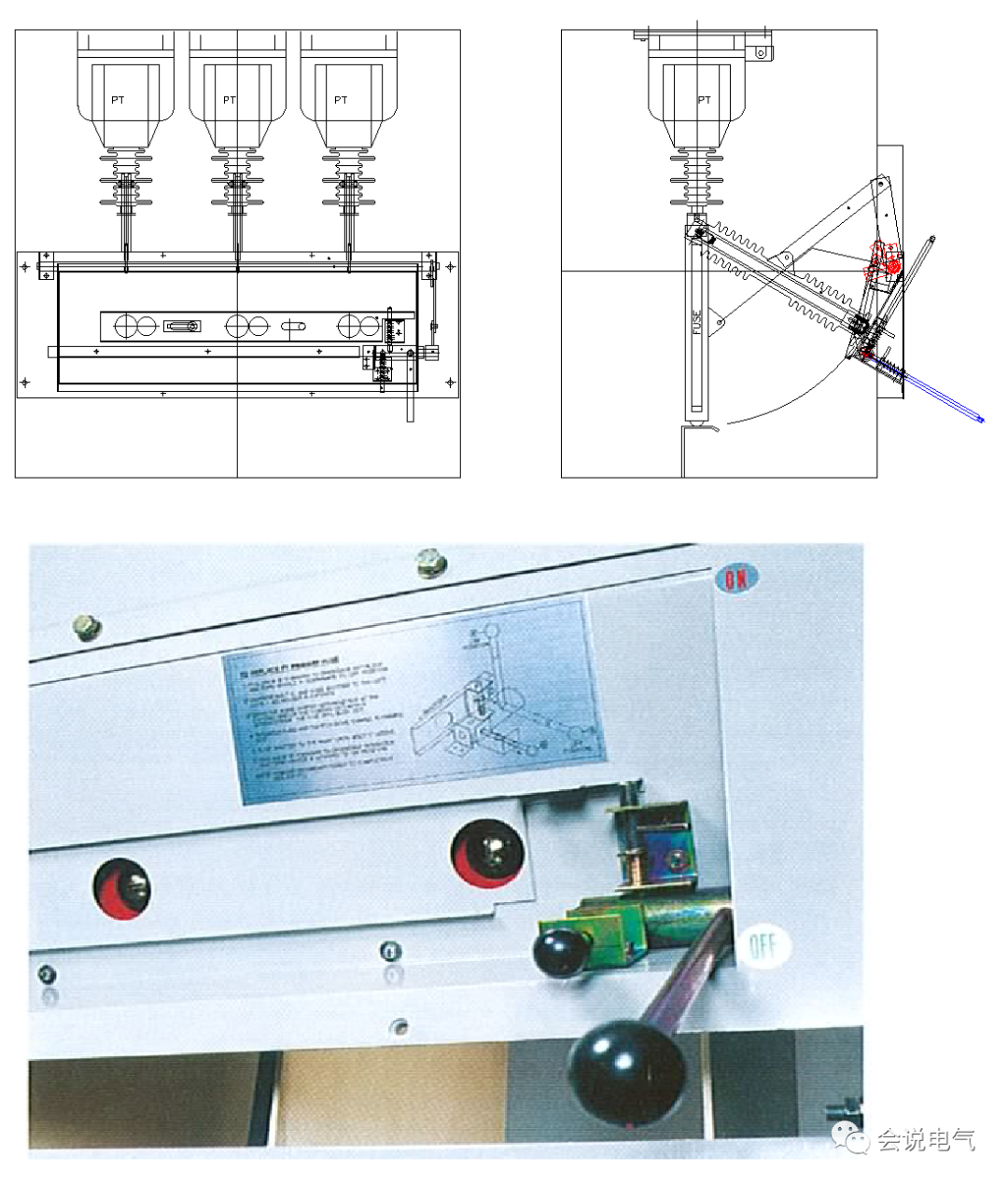

这个问题有了很多方案，首先是采用隔离刀闸，大家知道，电压互感器一次电流很小，一般熔断器采用0.5A，这个电流只要接触上就好，可以直接分合。因此充气柜内部，有采用弹簧钢丝的简易PT隔离开关，柜前简易机构旋转带动钢丝与母线不接触，断开电压互感器，充气柜内电气间隙小，不受环境影响，因此采用这种方案经济可靠，应用到空气绝缘柜内就要有足够的断口距离，尺寸很大，环境腐蚀等导致接触不好等。
因此空气柜中有了熔丝刀闸，有直动式和旋转式的，就是把熔断器作为动刀的一部分，熔断器连接触点与高压铜排连接，通过隔离开关分合，实现电压互感器通、断电，而熔断器又易于更换，40.5kV熔断器刀闸，固定端连接到电压互感器一次端头，熔断器安装在绝缘筒内部，拐臂机构带动刀闸触头与铜排接触，通过完善联锁定位，熔丝刀闸分闸过程先接触到接地排放电，然后才能更换熔断器。
还有一种方案，就是带熔断器电压互感器整体旋转式，通过机构将电压互感器整体旋转与母线接触、断开，断口后到位后更换熔断器。电压互感器比较重，体积大，需要合适的机构带动互感器旋转。
电压互感器固定安装可以节省开关柜数量，无需复杂的手车、触臂系统，合理的设计可以保证安全，同时熔断器更换方便。
