SafeGear金属铠装开关设备是一种新设计的抗电弧开关设备。Advance的所有设计特点都包含在SafeGear中，使其成为当今最先进的开关设备产品，具有最好的保护。
抗电弧开关柜保护操作员免受伤害，并在发生内部电弧故障时限制设备损坏。SafeGear金属铠装开关设备的抗电弧能力是利用ABB数十年中压电力系统经验开发的。
SafeGear的设计符合EEMAC标准G14-1（1987）、IEEE标准C37.20.7（2001）和AUSI C37.20.7类型1和2标准的抗电弧测试要求。
标准化机柜尺寸和模块化设计可简化工程。基本框架宽36英寸(914mm)，高95英寸(2413mm)，深85英寸(2159mm)。隔间模块高19“(483mm)、38”(965mm)或57“(1448mm)。
SafeGear和Advance金属铠装开关设备的额定电压最高可达27 kV。断路器和主母线的额定电流为1200 A、2000 A、3000 A和4000 A。开断额定电流范围为50 kA或1000 MVA。
产品符合相应的IEEE、ANSI和NEMA标准，并带有可选的UL®或CSA(加拿大认证)列表。SafeGear和Advance金属铠装开关设备可选择符合UBC 4区的抗震要求。

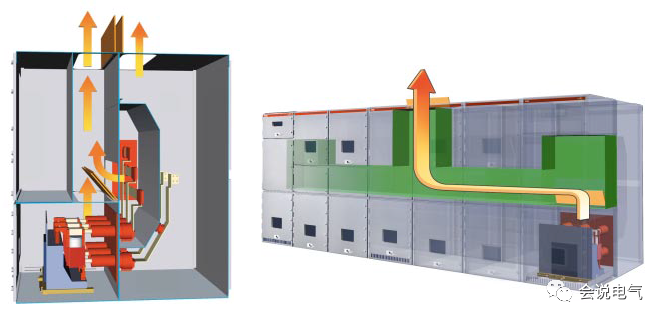

根据EEMAC G14-1《金属铠装开关设备的抗电弧测试程序》，SafeGear金属铠装开关装置具有B型抗电弧性能。B型电弧电阻规定了在外壳所有可触及侧发生电弧故障时，防止物体或热气喷出。此外，C型抗电弧规定电弧不能在外壳内部传播到设备的相邻隔室或其他部分。C型抗电弧在大多数布置中可用。

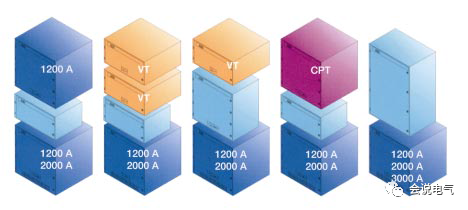

模块可堆叠在各种单层和双层配置中。SafeGear和Advance允许在断路器顶部布置一组或两组电压互感器，从而最大限度地减少所需的占地面积。
ADVACTM和AMVACTM断路器模块设计为最大限度地提高操作员安全，提供了一个大观察窗和三个位置的闭门摇进，无需远程电气摇进装置。断路器具有自动对准、全自动主触点和辅助触点。它们具有易于安装、操作安全和维护简单的独特功能。
摇进系统是独特的，具有三位（断开/测试/连接）闭门系统，适用于所有断路器。摇进系统是断路器的一个组成部分，因此可以在断路器隔间外，远离通电的一次和二次电路检查和维护移动部件。
摇进系统包括符合ANSI/IEEE标准的所有必要联锁装置，以确保正确的顺序和安全操作。为了提高安全性，联锁系统禁止ADVAC或AMVAC断路器在中间位置运行，并禁止在隔室中插入额定值不正确的断路器。
固定接地触点与断路器的接地触头咬合。接地连接在一次触点或二次触点连接之前进行，并且在摇进操作期间是连续的。
作为标准功能，提供了用于控制电路的单个（25针）自对准二次插头。凹形部分位于断路器模块中。可能通电的触点是凹入的，并保持“触摸安全”。为了适应额外的控制功能，模块可以配备50针触点。自对准和锁定系统确保主连接和辅助连接。通过确保正确操作，提高了断路器的可靠性。

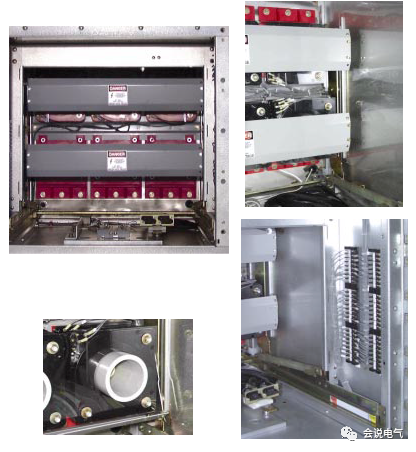

当断路器未处于连接位置时，主活门自动覆盖主触点。活门可以是接地金属或可选的透明的绝缘Lexan®材料。在不打开活门的情况下，可以目视检查主触头。
活门的打开和关闭是由断路器的运动而不是依靠弹簧或重力进行的。确保人员在将断路器从隔室中取出时，活门已关闭。当拆下断路器时，锁定机构可防止活门打开。
主触点和电流互感器（CT）由标准玻璃聚酯或可选瓷套管（27 kV标准）支撑。
CT可以安装在断路器后面的线路和负载主套管上。套管每相最多可容纳四个标准精度CT。
断路器牢固地锁定在两侧的断路器模块中。双导轨和自动对准的一次和二次触点确保平滑、一致的跟踪，并在峰值短路电路条件下牢固地支撑断路器。
当断路器进出连接位置时，开关触点由前面板启动。
