SafeGear 是符合美标 ABSI IEEE标准中压开关柜,Advance 是抗内部电弧标准的版本,采用ADVAC 弹簧操动机构 或 AMVAC 永磁操动机构断路器。
ADVAC系列真空断路器是一系列ANSI/IEEE额定断路器,为配电系统客户提供了真空断路器技术的优势,该技术通过提高可靠性和可维护性降低了拥有成本。真空断路器嵌入专有的环氧树脂材料中,实现了优异的介电和热性能。ADVAC断路器消除了机构操作的单元开关,将所有辅助控制触点封装在断路器上。
AMVAC是真正的下一代断路器。凭借AMVAC,ABB率先将真空断路器技术的独特要求与储能机制相结合。AMVAC机构使用带有一体式永久磁铁的磁通转换装置,只有一个运动部件。只有分合闸线圈。AMVAC断路器机构能够进行100000次操作。真空断路器嵌入专有环氧树脂材料中,实现了优异的介电和热性能。AMVAC断路器消除了机构操作的单元开关,将所有辅助控制触点封装在断路器上。

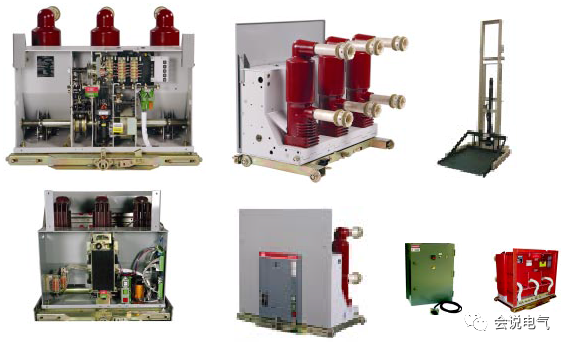

SafeGear和Advance金属铠装开关设备以及ADVAC和AMVAC断路器的附件组包括一整套必要和可选的专用工具,用于正确处理、操作和维护。为了最大限度地方便,所有可抽出组件-断路器.
VT、CPT和保险丝-使用相同的附件。所需附件包括一个用于手动给断路器操作机构充电的手柄和一个用于插入和拆卸主组件的曲柄。带有旋转适配器的标准16 mm套筒扳手可方便地用于摇进摇出。
所有主要设备都需要一辆升降车。升降车与开关柜对接,允许主设备升高或降低到适当的高度,并安全地滚入隔间。升降车有轮子,便于在受限的过道空间内操纵,这是开关装置的常见设置。可选择电动升降机。对于一个没有VT的下层结构,可以提供坡道,从而不需要提升车。滑轨VT不需要升降车。
测试跳线是延长线。它允许在断路器隔间外部将断路器上的二次触点连接到开关设备。这使得断路器能够使用开关设备中的控制装置进行电气操作,或在开关设备通道中手动操作断路器后进行储能。
测试柜是一个壁挂式控制柜,连接到一个单独的电源,包含用于打开和关闭断路器的开关。测试柜有一个母连接器和一根脐带(存放在柜内),用于连接断路器,并作为开关柜通道或工作区域中断路器检查和维护的辅助工具。
接地和测试(G&T)装置是与断路器隔间兼容的抽出式组件。G&T提供了一种以受控方式选择和测试一次电路的方法,然后将断电的一次电路连接到开关设备接地母线,以支持维护活动。接地G&T装置的货架系统可以挂锁或Kirk Key机械钥匙锁联锁在“连接”位置符合上锁和挂牌安全程序。
隔离手车,模拟断路器是一种空载断路器,类似于抽出式断路器,但没有操作机构、控制器或断路器。它提供三相短路电流路径在上部和下部端子之间,通常用于隔离整个开关设备或特定的维护工作的负载。虚拟设备不具有负载中断功能,必须Kirk Key机械钥匙锁与开关设备电源联锁,以防止一次电路发生故障通电。
ADVAC断路器的缓慢闭合装置允许真空断路器内的触点以受控方式手动关闭。通过测量触点之间的连续性,因此,可以确定接触磨损量和接触弹簧压缩量。
电动货架装置是用于Advance和SafeGear开关设备的便携式远程货架装置。它允许客户远程安装ADVAC或AMVAC断路器,距离为10至20英尺。
