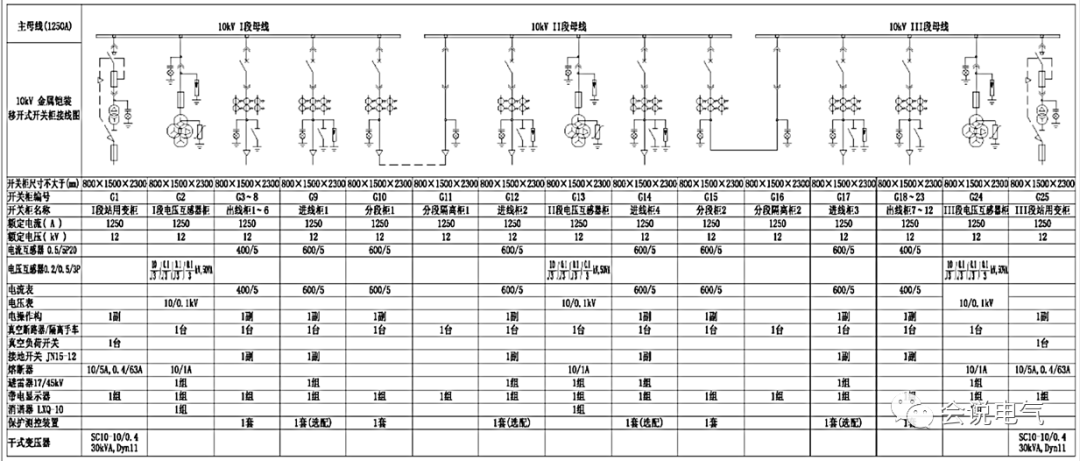

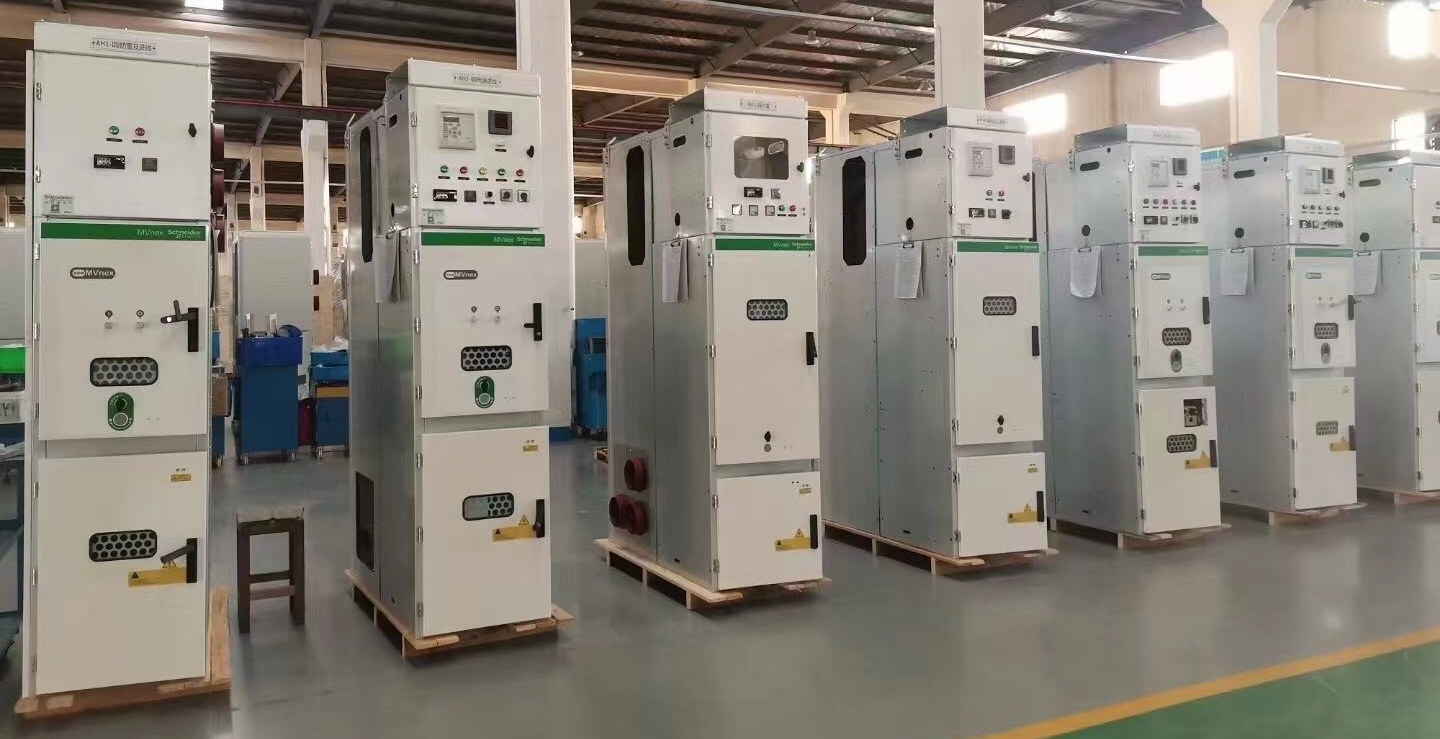

金属装移开式开关柜
1) 金属铠装移开式开关柜内选用优质真空断路器，撰动机构一般采用弹簧储能机构，具备手动和电动操作功能，满足综合自动化接口要求。
2)金属铠装移开式开关柜额定电流选用1250A，断路器额定短路电流水平不小于 25kA。
3)所有开关柜体都应安装带电显示器，要求带二次核相孔。
4) 电缆头选择 630A 及以下电缆头，并应满足热稳定要求。
5) 开关柜进出线应配置电缆故障指示器。
电能计量设计
(1)电能计量装置选用及配置应满足DL/T 448-2000《电能计量装置技术管理规程》规程规定。
(2) 互感器采用专用计量二次绕组。
(3) 计量二次回路不得接入与计量无关的设备。
直流电源采用 DC220V、DC110V或 DC48V。配置小型直流屏 1面，包括3 块2A 高频直流模块及20Ah电池1组。直流屏交流电源进线为2 路，取自临近外接低压电源。
配电工程应配置或预留配电终端装置。
配电终端具有电流和电压信号采集、线路保护、智能就地自动隔离故障的功能并采用通信方式上传至主(子) 站。
开关站终端的构成及功能
1) 站所配电终端及其配套装置主要有: DTU(站所配电自动化终端)、电压互感器、后备电源、通信箱等。
2) DTU“三遥”终端功能和技术要求详见 Q/GDW 514-2013《配电自动化终端/子站功能规范》、《配电自动化终端技术规范》和《配电自动化设备典型设计》。
3) 电压互感器、后备电源为 DTU 提供电源
4) 通信箱用于通信线缆的接入。
配电终端选型
1) 依据国家电网公司 Q/GDW 1738-2012《配电网规划设计技术导则》及术管理规程》规程规定。《配电自动化规划设计技术指导原则》，根据供电区域，合理配置站所终端为“三遥”终端。
2) 电压互感器和后备电源选型详见《配电自动化设备典型设计》
开关站“三遥”配电终端、通信设备和后备电源集成安装在 DTU 屏内，开关站应预留 DTU 屏安装空间。DTU 屏参考尺寸 800mmX600mmX2260mm。
配电终端安装图及结构图详见《配电自动化设备典型设计》中“第三篇 站所终端典型设计”。
保护配置原则
(1) 10kV 进、出线设置过流、速断、重合闸保护功能。
(2) 10kV 分段设置备自投及充电保护功能。
说明:
1.10kV开关柜采用金属铠装移开式开关柜,应具备五防闭锁功能，外亮防护等级不低于IP4X.
2柜内开关配电动操作机构(操作电压可选用DC220V、DC110V或D8V)、辅助接点(另增6对动断、动合点)，满足配网自动化要求。
3.柜内电流互感器一次电流应根据具体工程的实际需求配置，二次电流可选用1A或5A。数量可根据工程需要，选配2只或3只。
4.出线避雷器可根据工程情况选配。
5.站用变柜可选用负荷开关熔断器组合、熔断器或断路器形式。
6.线路带电应闭锁接地开关。
7.分段开关与分段隔离应具有带电强 制闭锁功能。
8.对于不允许合环操作的场所，两进线开关与分段开关应采取电气闭锁措施
9.电压互感器及所用变容量、变比、熔断器电流可按需配置。
10.分列布置的两段母线间可采用电缆或母线桥连接，本方案按电缆连接考虑。
11.进线柜2内可根据工程需要在线路侧加装电压互感器。
本文来自《国家电网公司配电网工程典型设计》，仅供参考。
