中压双母线开关柜(二)

双母线开关柜，断路器采用独特的丝杠螺母上下升降式结构，母线室在开关柜后部上、下，出线在中间。上部母线为备用母线，下部母线是主母线，正常运行时，抽出式断路器一次触头在下部、中部位置，下部主母线进线，中部触头通过带有穿心式电流互感器的L-PDS触头盒出线，出线侧还接有接地开关，和电压互感器，电压互感器采用刀闸式熔断器隔离系统(更换电压互感器一次熔断器无需断电，只需将刀闸操作杆向下拉，联动机构带动熔丝筒旋转，熔丝筒端头先接触接地排对电压互感器一次放电接地，然后打开到开孔位置并锁紧，孔板具有机械联锁，当熔丝筒接地到位后，才能打开孔盖，拧下熔丝筒端头，更换熔断器后恢复，合闸即可)。

当需要备用母线供电时，将抽出式断路器退出到试验位置，通过手柄摇动，带动断路器操动机构、灭弧室极柱和一次触头系统向上运动，到达指定位置后锁位。将断路器摇进到工作位置，合闸送电，此时，断路器通过备用母线由断路器上部触头供电，断路器下部触头通过中间触头盒出线。

这种设计对于12kV小电流的断路器来说还是比较容易实现的，毕竟尺寸小、重量轻，而对于40.5kV的，亦或是3150A的真空断路器来说就不容易了，重量非常大，不易于上下升降，而且升降需要保持两侧、前后平稳，均衡，一次触头的对中性要求很高，大电流断路器需要很大的一次插入式触头压力，对整个断路器的强度要求也很高，才能保证可靠的动静触头咬合，低电阻低温升，可靠的电力传输。

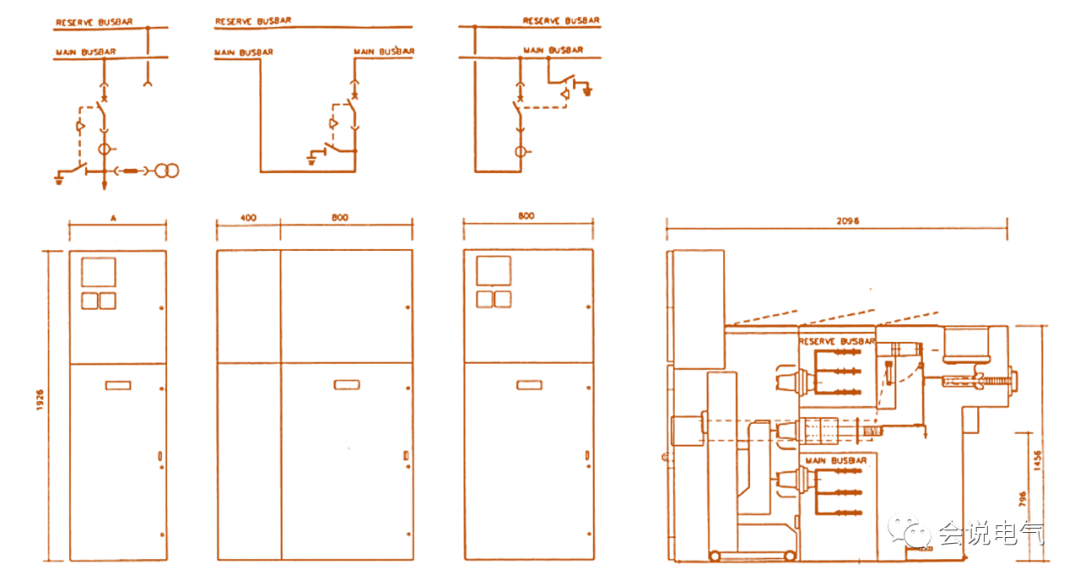

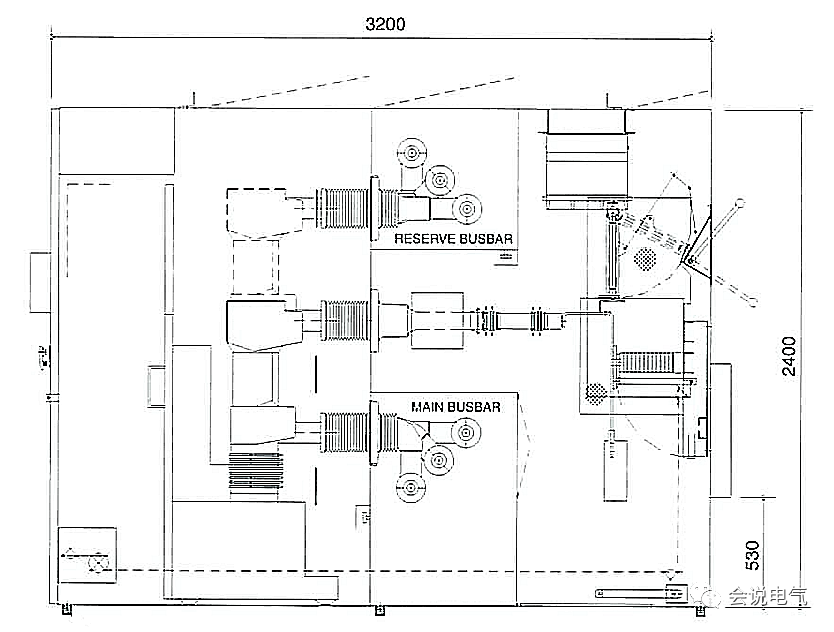

40.5kV空气绝缘抽出式双母线开关柜如下图所示。简单、经济、可靠。

“主”和“备用”母线的选择是通过使用内置在断路器卡车中的螺旋千斤顶来降低和升高断路器。这种母线选择方式已得到验证，并具有以下优点：
可靠的无错误操作
最小占地面积
最小高度

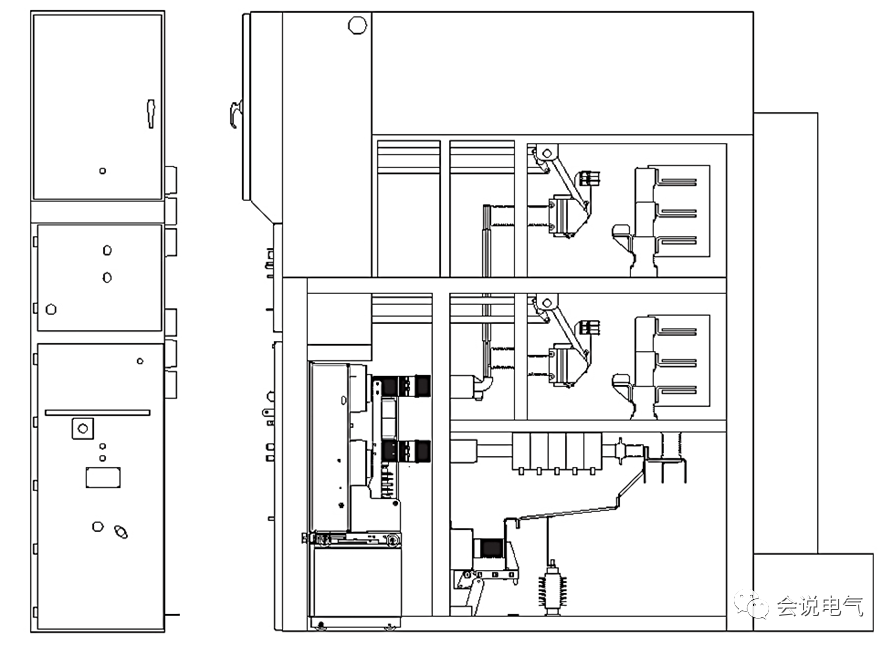

这种设计也就是方式一，下面一种双母线开关柜如下图所示，同样是金属铠装空气绝缘抽出式断路器开关柜，两组母线互为备用，通过不同的隔离位置实现通过断路器控制分合闸，不同的是抽出式断路器需要升降机构，要求高，而这一种抽出式断路器不需要升降机构，而是通过两把隔离开关，或隔离接地三工位开关实现转换。这种设计和固定式充气开关柜类似，不同的是采用抽出式断路器方便检修维护。
