中压开关柜的温升试验是产品型式试验重要的一项，以验证开关柜内的导电回路及柜壳等的温升小于标准规定的值，即长时间通开关柜设计的持续运行电流，温升不超过标准规定值，电力等标准要求1.1倍长期运行电流值，额定频率60Hz电流的温升值是50Hz温升值的1.05倍，也可以加大1.05倍电流验证60Hz。温升耐受值的制定是基于绝缘材料的温度耐受值，温度过高会加剧绝缘材料老化，从而降低绝缘性能，直接影响开关柜寿命。
中压温升试验的基准温度是40度，镀银导电回路的温升极限是75k，旧标准镀银动触头的温升是65k，按照最新版IEC62271-1和GB/T11022标准镀银触头温升也是75k了，相对来说温升好做多了。但对于电力标准还是65k，因此对于导电回路温升一般不会超标的，而难以通过试验的关键点是梅花触头，断路器发热点集中在真空灭弧室和上支座、下支座软连接处，这些点的发热量大、发热集中在狭小空间，散热困难，因此需要解决梅花触头动、静触头连接处的温升过高的问题。
开关柜内的散热主要通过对流，传导也有些作用，辐射比较小。对于对流，断路器手车室由于底盘车等阻挡了大部分底部进风口，梅花触头又连接在绝缘的触头盒内部，气流不畅，无法形成冷空气底部进入、上部热空气出去的有效对流环境。
因此开关柜的温升以在满足电流传导、抵抗电动力，降低电阻，发热，避免热量集中的基础上，合理的设计气流通道，加大对流是有效的措施。
手车抽出式断路器触臂，作为连接梅花触头和真空灭弧室两个发热源的部件，合理的设计可以降低灭弧室支架的热量，从而使梅花触头温升降低。触臂加开散热条，或单独装散热器有力于降低温升。

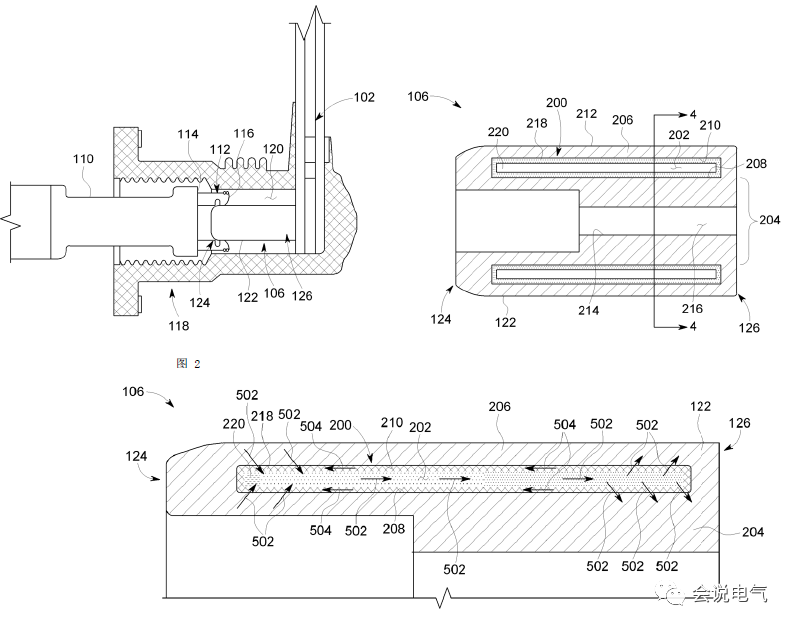

梅花触头与静触头在密封的触头盒中动连接，电阻大，发热高，热量通过对流带出的热量有限，需要传导将热量带出 外部凉爽地带，使用热管将热量从发热源快速带出。
增加铜排来把触头盒内动静触头连接处热量带出。
增加散热面积，采用波纹散热板加大散热面积，出风孔面积需要是进风口截面积的1.1倍。进、出风口之间高度差越大越好，有利于形成压力差，形成有效气流带走热空气。

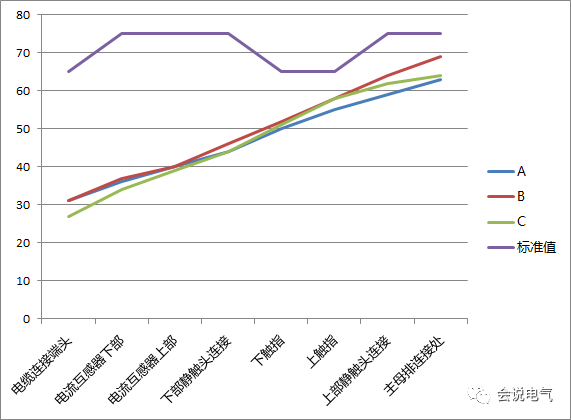

热气从下部往上逐步升高，形成有效的对流。
中压开关柜还要避免涡流的影响，对于导电回路流经的地方，特别是单相流经的套管地区，需要使用非导磁材料，以便少产生涡流。涡流造成的温升是巨大的，涡流炉可以用来冶炼钢铁。
解决温升是一个系统工程，不能哪里有问题，就加大哪里，需要系统解决，所有部分都没有过热，最后累积下来的才不会造成某点温度过高，好的设计保证每部分导电回路有效利用，即可以满足标准要求，又经济，不过多的使用铜材和其它散热材料。传导主要是把温度从触头带到母线室上部温度相对较低处，辐射则是铜排直接将热量发射到柜体，而空气绝缘开关柜主要是靠对流，有效的空气流通可以大幅降温，因此进出口高度大形成压力差，风道通畅以及通风孔面积尽量大对降低温升效果都比较明显。
