550mm宽中置式开关柜采用小型化断路器，550mm宽开关柜，由于门板覆盖需要一定的宽度，也就是说前部左右立柱需要一定的宽度，以满足铰链、门锁的安装，以及一定的机械强度，抗内部电弧能力等，立柱的宽度从30-50mm不等，不能像其它宽度开关柜立柱宽度达到70mm，如800mm宽中置柜，立柱宽70mm，手车前部锁位横梁宽度是652mm，650mm宽开关柜，立柱宽度也是70mm，断路器手车横梁宽度502mm，如果550mm宽开关柜使用650mm断路器，即横梁宽度502mm，简单计算可知立柱宽度只有20mm，这么窄的尺寸根本无法安装铰链、门锁，因此断路器宽度必须缩小。

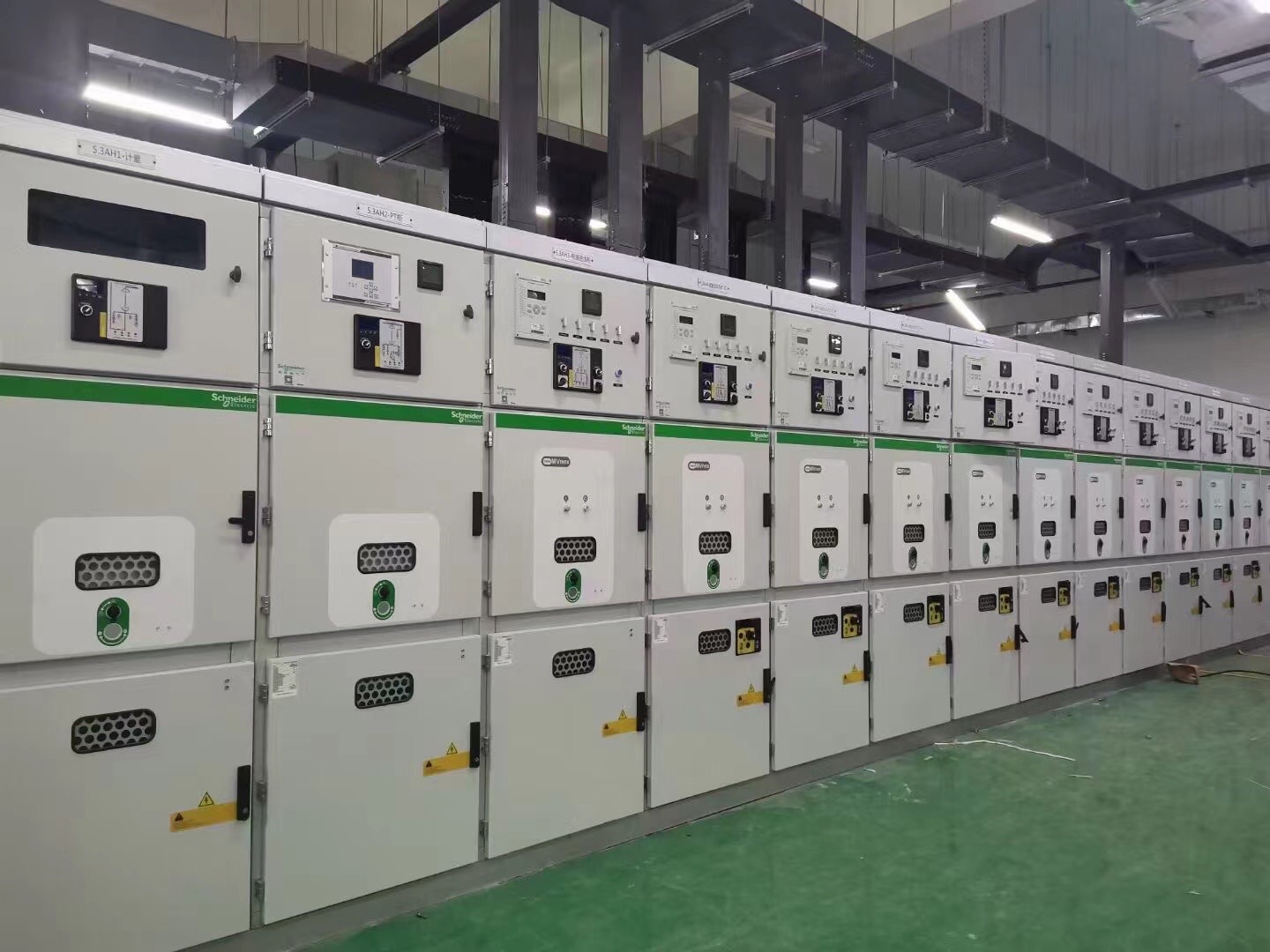

施耐德授权法腾电力生产 MVnex550中置柜
施耐德、ABB、EATON、SIEMENS都开发了适用于550mm宽的中置式断路器，前部锁位横梁宽度在440~480mm不等，断路器相间距；与650mm宽开关柜断路器一致，都是150mm，以保证母线布置、电流互感器、接地开关等元件可以适配，再小的相间距不利于母线布置，电流互感器、接地开关、出线电缆等也不适用，设计困难，难以保证绝缘性能。
断路器安装采用固封极柱的，由于固封极柱的底部直径比较大，一般在130mm左右，因此120+150+150=430mm，断路器宽度最小也要450mm，采用灭弧室相间框架隔板安装的可以缩小宽度，如ABB的Vmax，采用绝缘框架作为真空灭弧室安装固定元件，灭弧室相间只有140mm，触头往两边分，使相间距150mm与开关柜触头盒配套。操动机构宽度一般都可以满足小宽度要求，宽度小，相间距小，机构性能更稳定。
施耐德HVX 550，传承HVX操动机构改进而成，小型化固封极柱，经典配柜尺寸，只是宽度452mm，这样550mm宽开关柜的前面立柱宽度就可以达到45mm，满足强度以及铰链门锁安装，门板覆盖范围大，满足内部电弧要求。
Vmax是最早的配有550mm宽开关柜的断路器，ABB专为Unigear ZS1 550设计，采用绝缘框架支撑结构，低压机构满足小型化断路器要求，采用独特的块状触指梅花触头，载流量大，框架支撑，散热性好，通过开关柜通风设计，最大电流可达2000A，而且断路器通过安装相间绝缘隔板可以满足IEC电压等级17.5kV要求，即工频耐受电压38kV1分钟，雷电冲击耐受电压达95kV。
iVB，GE工业系统研发的小型化智能化真空断路器。研发比较早，2010年产品就出来了，采用低压框架断路器操作机构，带罗氏线圈电流传感器，智能脱扣单元，可实现机械防跳功能。由于当时真空灭弧室和极柱直径较大，因此断路器宽度480mm。
E-VAC 550断路器，EATON公司为550mm宽开关柜改进而成的产品，除了宽度外和其它规格保持一致，如上下级间距275mm，梅花触头直径49mm等。
随着小型化断路器及550mm中置柜越拉越多，断路器尺寸也相对固定下来了，基本上宽度450mm。
