低压开关作为使用量大、用途广的产品,所有用电场合均离不开低压开关,但似乎已经没有技术门槛,产品生产厂家多如牛毛;但普遍是低性能、质量差的产品,国产真正好的低压开关不不多,能够和SC开关媲美的并没有。
如一个小的微断,SC已经把它研究到极致,性能、材料、运动、公差、工艺等等;

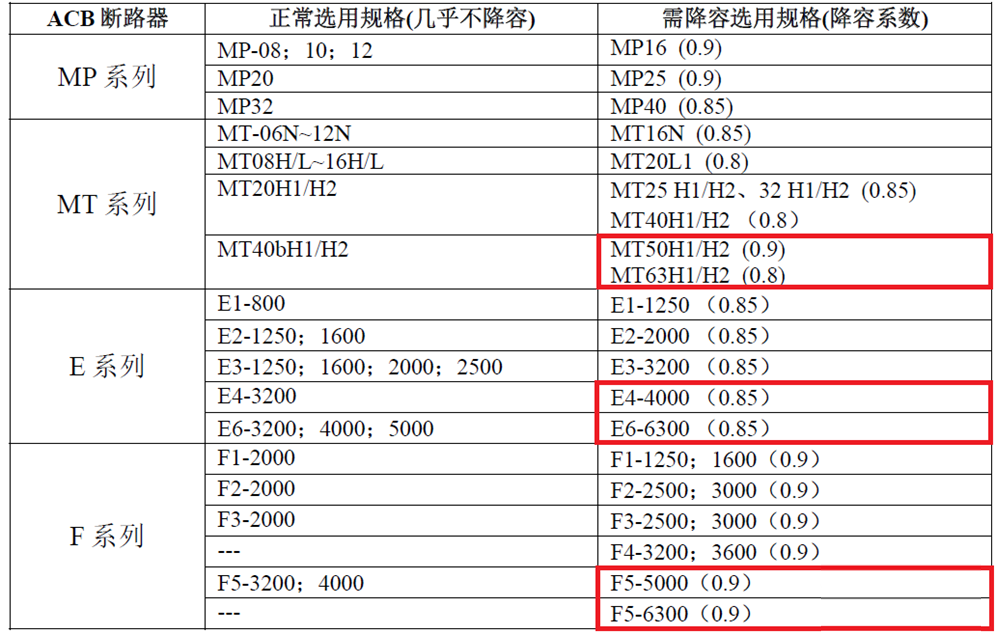

又如框架断路器,极低的发热,4000A框架断路器即使在60度环境下不需要电流降容,一般IP4X开关柜低压框架断路器安装位置温度大概在70度左右,因此不需要以大代小,使得开关柜的宽度仅有600mm宽,铜排用量小,可实现4000A额定电流;开关柜安装3个1600A的框架也只需400mm宽,温升不超标,节省资源,节约土地占用。

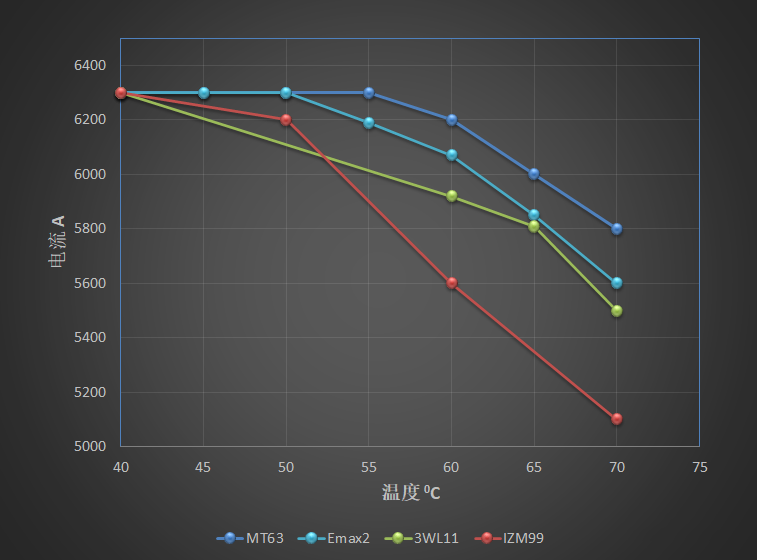

下图为6300A框架断路器的温度降容图,可以看出MT63断路器在70度环境温度时是5800A,Emax断路器是5600A,控制好铜排设计,可以实现较大电流;而国产断路器一般到70度时仅有4600A,降容巨大,因此开关柜无法实现6300A,不得不加风机实现。

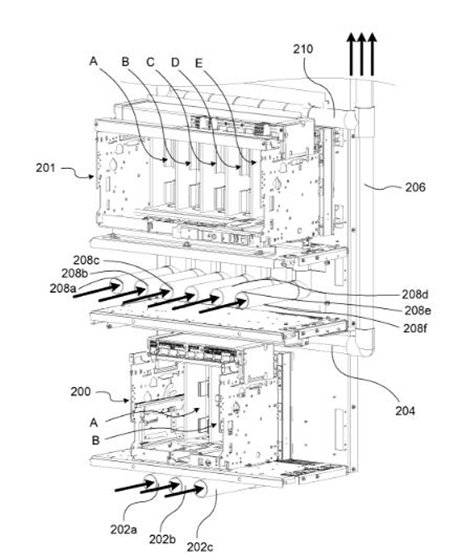

国外厂家有独特专利设计来降低温升,使用通道化的气流有助于带走热量,增强散热,单独隔间对相间距离没有影响,且通道采用有助于电弧熄灭的绝缘材料组成:
以下是低压开关行业发展的趋势。
小体积
单位体积承载电流的能力(大载流)
极小体积下的低温升
高电压
极小体积下高电压的短路分断能力DC1500V/AC1150V
高绝缘耐受电压
低功耗
热损耗少
生产、使用、报废等全生命周期低耗能
环保、低碳
绿色、无污染
模块化、易于更换
高集成
控制+保护
电弧故障+漏电过流+过压
软件在线升级等
可靠性
不同应用工况
不同应用场景
超级互联
多协议无缝转换、自适应、即插即用
边缘计算
通过控制器、路由器等实现,主要涉及系统与设备即时保护、数据信息安全等
寿命预期
健康状态评估、剩余寿命预判、寿命指示
故障预警
系统和设备自身故障预测、故障预警、故障定位、修复
电弧故障检测与保护
实现各种交直流电弧故障的检测与保护
多参量传感
电气、机械、环境等多物理量测量功能的各类高精度、数字化传感器的集成应用
电力电子
功率器件在系统与设备保护中的应用,突破小体积、低功耗、隔离功能等技术
跨界融合
开关与仪表、机械与电力电子、制造与服务等多维度跨界融合
