中低压开关柜,根据订单要求,按照特定的电气系统图,定制化生产。工程要求各不相同,很难标准化定义产品。
虽说MNS低压柜、KYN28中置柜机构、外观大同小异,但具体落实到项目上,大到电流规格柜体尺寸、小到互感器指示灯等控制回路都可能会不相同。
开关柜的项目首先需要项目有多大,多少个进线,进线变压器容量有多大,有多少个出线,变压器出线有多少,变压器出线的容量是多少等等。

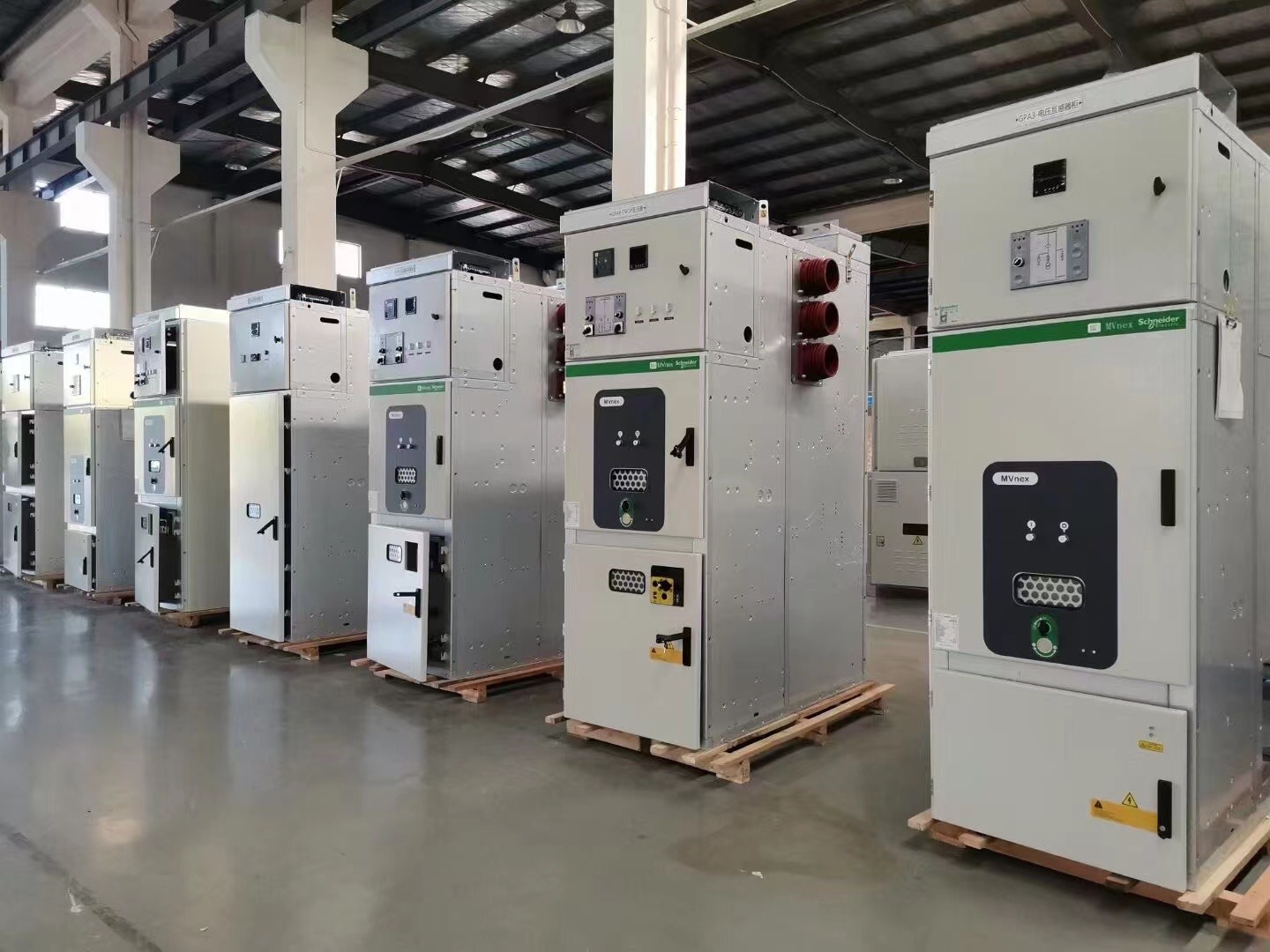

根据容量,可以粗略计算出电流多少安培,短路开断多大,有什么特殊要求,如环境参数等,进而决定采用什么柜型,根据进出线数量可以大概估算出开关柜的数量,对于中置柜一般来说,除了进出线开关柜,还需要母线压变柜,一段母线需要一台,是否需要计量,计量柜一般需要两台配套使用,即一台计量,一台母线提升,如有些地区进线采用隔离手车,即引线柜,然后是进线开关通过进线断路器将主母线翻到柜下部、接着计量柜通过计量用电流互感器将主母线返回到上部主母线位置,然后接着母线压变、N个出线柜等。
对于多个进线,一般采用分段形式,每一段都需要上面的引线、进线开关、计量、压变及N个出线柜,除此之外,两段母线之间通过母线联络开关、母联隔离柜,把两段连接起来,互为备用。多个进线,会分成多段,每一段通过母联开关、隔离联通。
中置柜的出线有的是直接连接到变压器上,变到400V低压,通过低压开关柜进行电力控制、分配到下一级负载或配电箱、动力箱供电力负荷如照明、水泵等使用。
还有的是通过环网柜进一步把电力送到负荷中心,变电站的中置柜容量大,数量多,远离负荷中心,中置柜出线通过地下电缆连接到接近应用负荷的环网柜,环网柜最大电流一般630A,采用两进一出或两进多出的形式,手拉手供电,来自两个不同出线的电力保证供电连续性。
环网柜出线连接变压器,直接给负荷供电,如居民小区供电,路灯供电等。小区供电一般有多个出线,如两进四出供六个单元。
还有如工地等临时用电,通过箱变供电,箱变里一般装有12kV环网柜、变压器、低压柜,环网柜一般一进一出或两进一出,变压器容量一般不大,低压柜以塑壳断路器为主,还需要配备无功补偿。

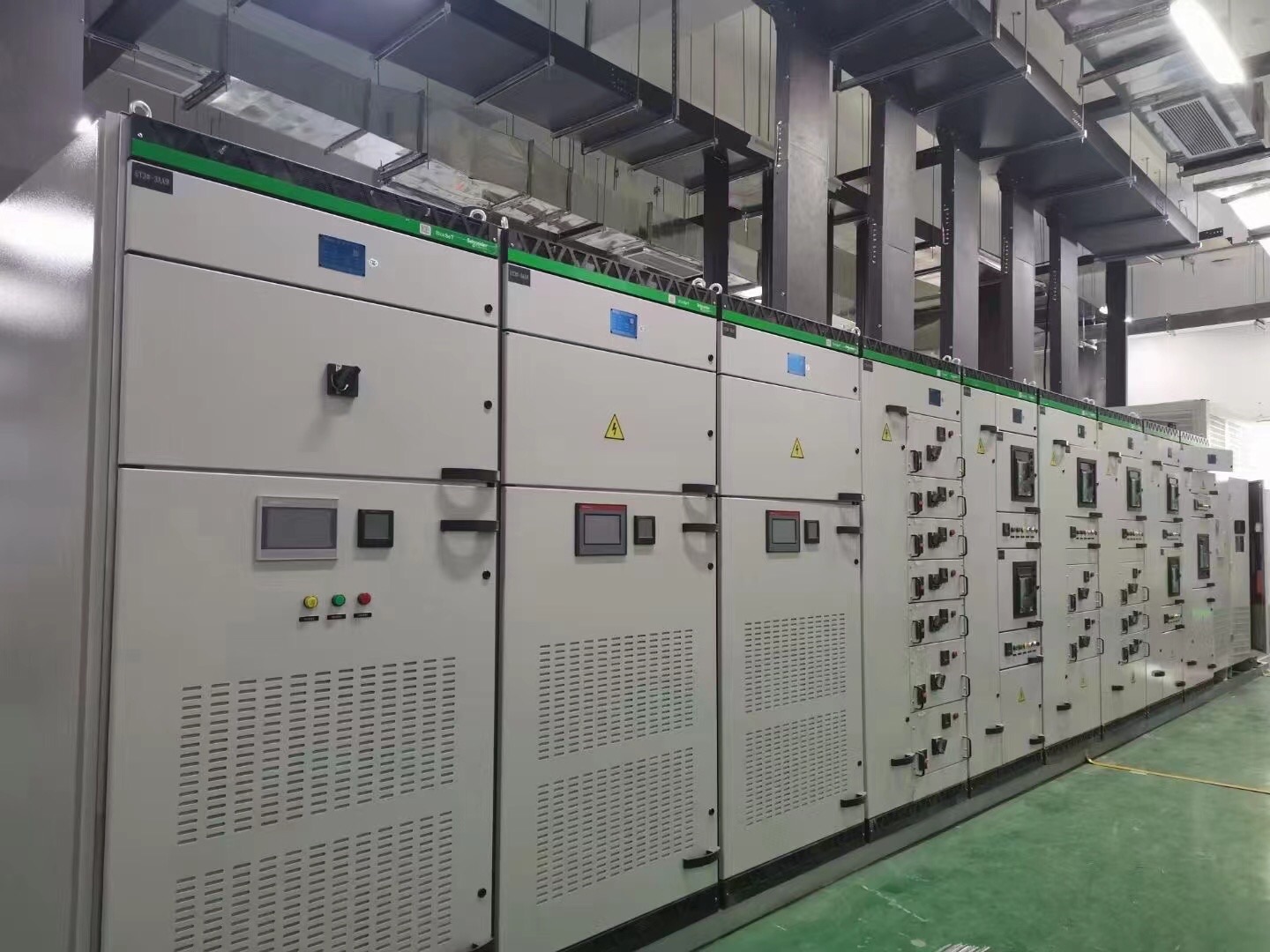

项目中低压柜的数量根据用户类型会有很大区别,除了常规的进线、分段、无功补偿等开关柜,出线数量会有很大不同,对于工业用户、基础设施、数据中心等区别很大,工业用户有大量的电机回路,抽屉柜数量多,同时电容补偿要求高,接触器、热继、软启动等工控产品多。而对于居民配电,开关柜数量基本上固定的,其中国网标准化设计已经定义了,普遍采用框架断路器出线。
