一、高压开关柜基本概念：
1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。

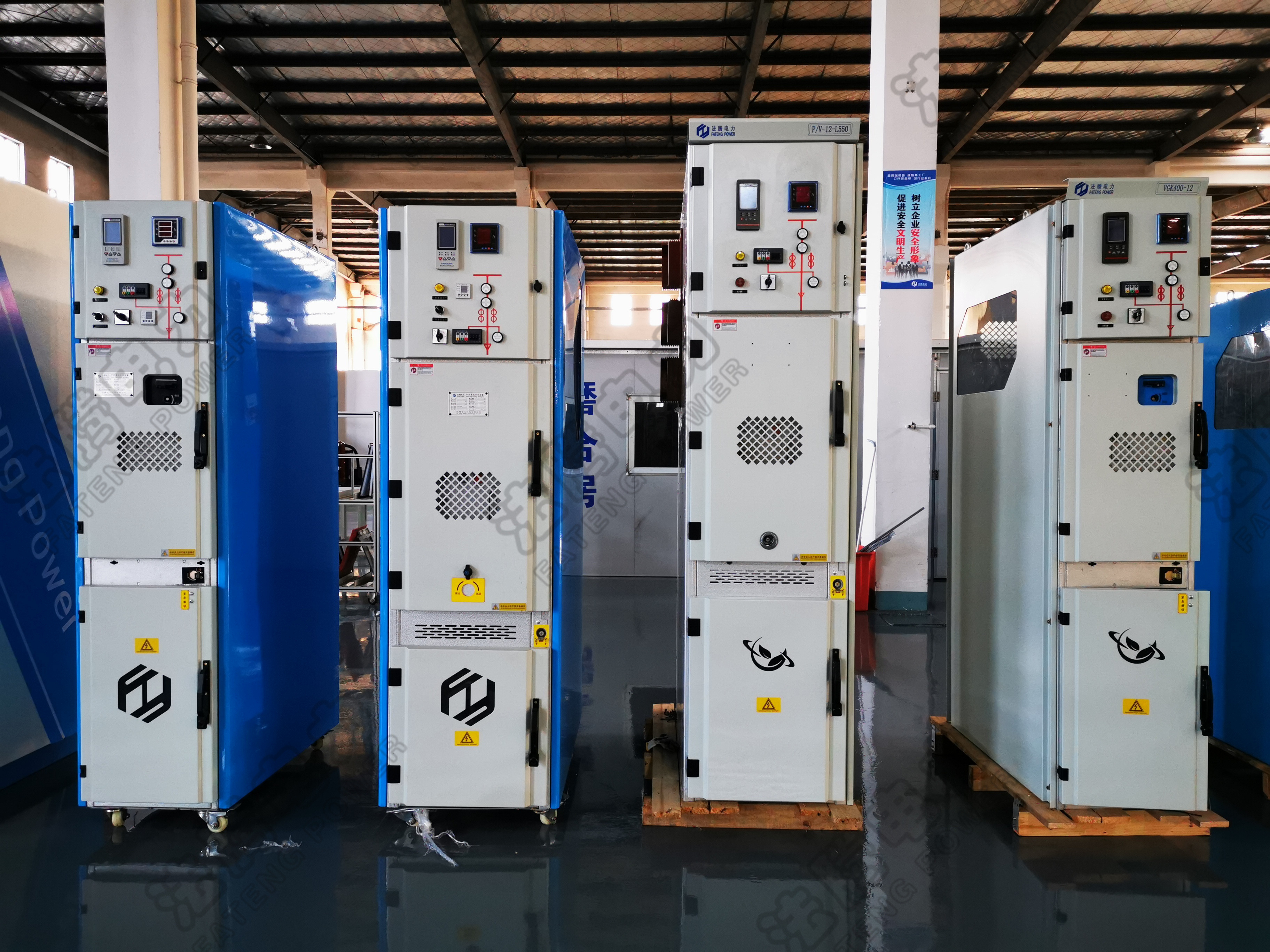

二、法腾电力KYN550智能小型柜概述：
KYN550智能小型柜是法腾电力科技有限公司生产的Z新一代的智能型三相交流 50Hz，3.6-12kV 单母线分段系统的户内成套配电设备。本公司根据国家电网公司关于12KV高压开关设备优化设计的要求，在借鉴国内外先进技术及充分地优化结构及一次元件的基础上，开发研制。本设备完全满足12KV中性点不接地系统运行要求，广泛使用于电力系统各类大型变电所以及发电厂、工矿企业及高层建筑中，作为接受和分配电能之用，并具有对电路进行控制、保护和检测等功能。能够完全满足相间125MM安全距离要求，并且550柜宽馈线柜能够做到1600A电流。
开关柜内配置是法腾电力有限公司生产的 CAB 型免维护型真空断路器或其他类似产品。开关柜采用模块化设计，整体柜型由低压室、断路器室、检修室组成前柜，由母线室、电缆室组成后柜，可以分开拼装。 便于批量生产和检修。成套设备可满足中国电网对中压开关之要求，并适合“五防”及可关门实现安全操作、全密封、全隔离、全绝缘、全工况的特殊性能要求。
三、开关柜的特点：
1.六大创新
●异形母线结构，异形母线经硫化工艺处理与分支矩形母线搭接；
●360°穿墙套管，任何类型母线、任何安装角度都能满足；
●积木式、模块化、紧凑型断路器手车；
●垂直搭接触头盒，采用环氧树脂整体浇注而成，电流等级630A~1600A;
●电流互感器背部接线检修，满足小空间要求；
●定制电缆封罩，把出线位置进行密封。
2.五项发明专利
●模块化、绝缘开关柜的活门机构；
●模块化、绝缘开关柜的断路器紧急分闸辅助装置；
●模块化、绝缘开关柜的接地开关结构；
●模块化、绝缘开关柜的航空插座连锁装置；
●模块化、绝缘开关柜的断路器安装结构。
3.柜体尺寸
●宽度550MM；
●深度120MM、1350M、1450MM、1650MM;
●高度2000MM、2100MM、2200MM。
