KYN550智能小型柜【技术分享】高压开关柜中PT柜和计量柜的作用及区别

发布日期:2020-06-30 作者:法腾电力 点击:

       低压开关柜顾名思义就是接高压或低压线缆的设备,一般供电局、变电所都是用高压柜,然后经变压器降压再到低压柜,低压柜再到各个用电的配电箱,里面无非就是把一些开关断路器之类保护器件组装成一体的电气设备。

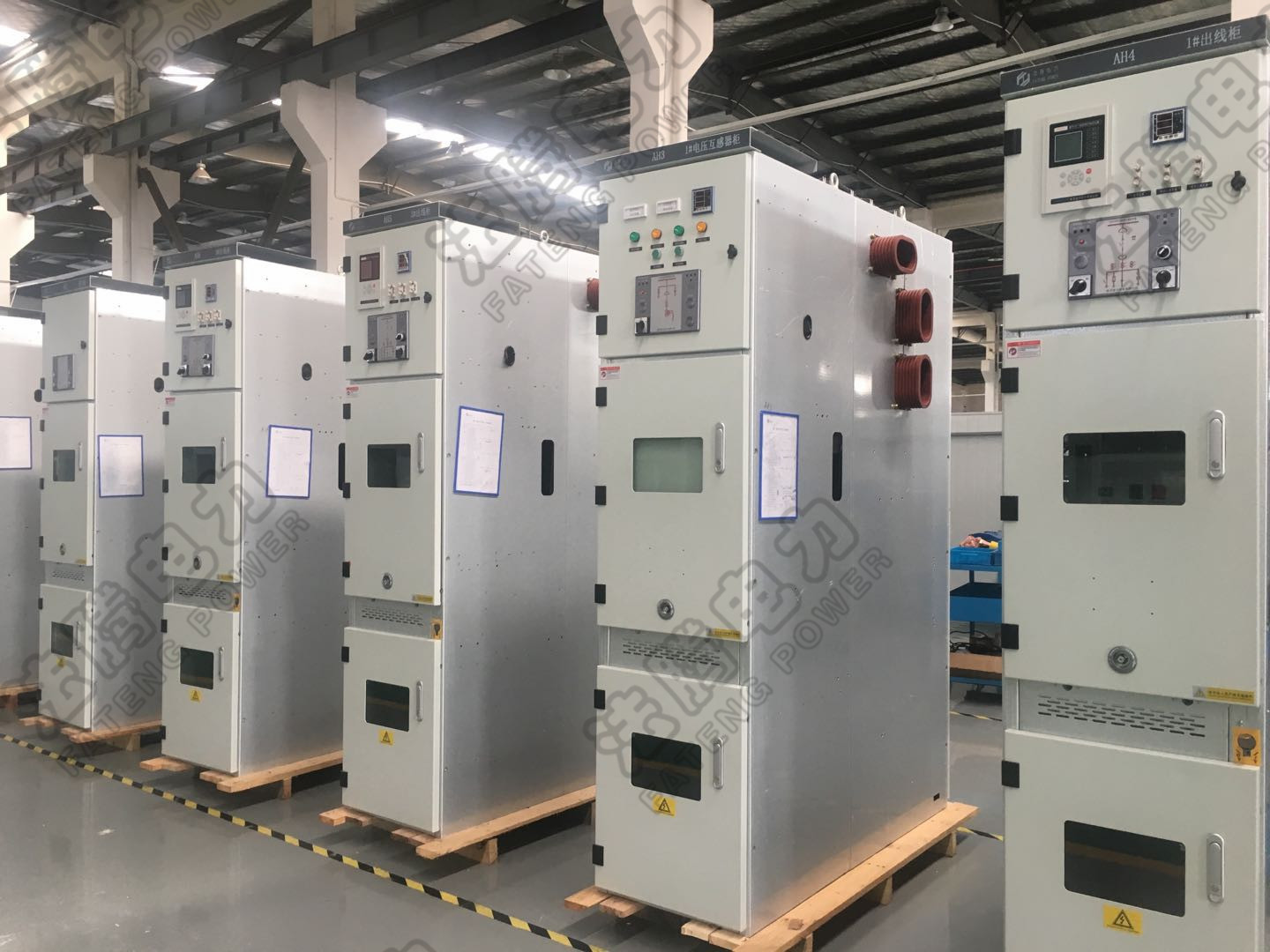

KYN550/VGK400

高压开关柜正常使用条件

    1、环境温度:周围空气温度不超过40℃(上限),一般地区为-5 ℃(下限),严寒地区可以为-15 ℃ 。环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降。反之,环境温度过低,在绝缘件中会产生内应力,Z终会导致绝缘件的破坏。

  2、海拔高度:一般不超过1000米。对于安装在海拔高于1000米处的设备,外绝缘的绝缘水平应将所要求的绝缘耐受电压乘以修正系数Ka[ka=1÷(1.1-H×10-4[x1] )]来决定。由于高海拔地区空气稀薄,电器的外绝缘易击穿,所以采用加强绝缘型电器,加大空气绝缘距离,或在开关柜内增加绝缘防护措施。

  3、环境湿度:日平均值不大于95%,月平均值不大于90%。

  4、地震烈度:不超过8度。

  5、其它条件:没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

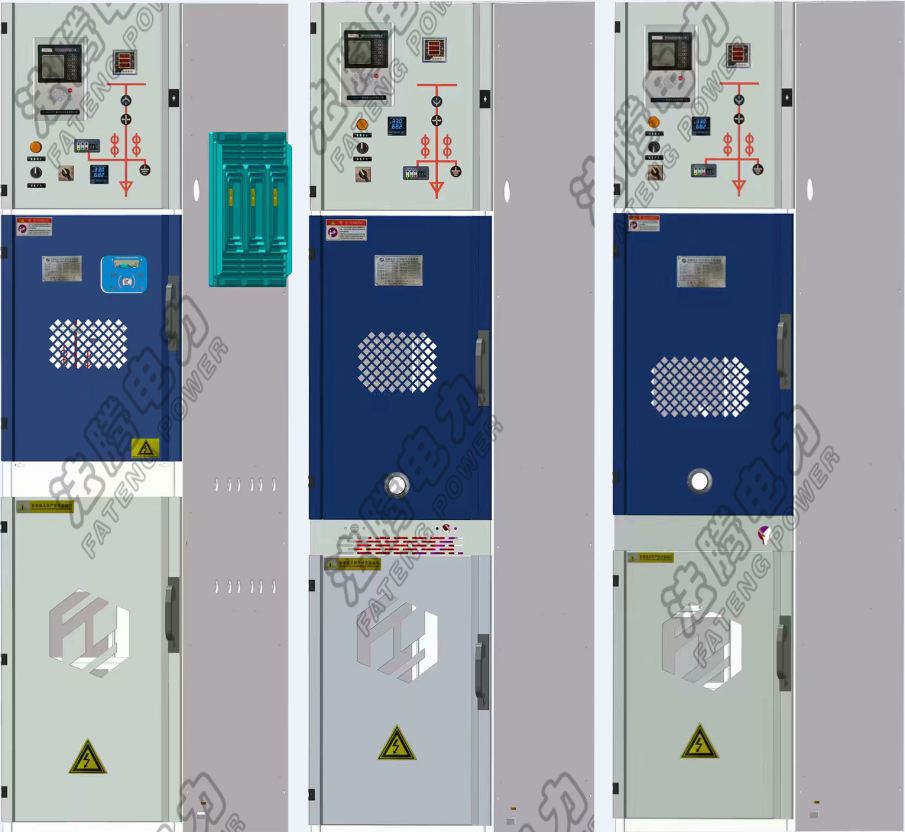

KYN550

高压开关柜中PT柜和计量柜的作用

  高压开关柜中PT柜的作用:

  1、电压测量,提供测量表计的电压回路

  2、可提供操作和控制电源

  3、每段母线过电压保护器的装设

  4、继电保护的需要,如母线绝缘、过压、欠压、备自投条件等等。

  高压开关柜中计量柜有两个作用:

  1、就是对用电的计量,一般这个计量柜由电力部门管理。

  2、母线下降,一般电缆进线到进线隔离柜后,母线到了柜子上部,到计量柜再从上部到下部,下部到进线(断路器)柜的下进线,Z后到上部。

高压开关柜中PT柜和计量柜的区别

  1、PT柜是有手车的。计量柜分地区,有的地区没手车,有的地方有手车。

  2、PT柜有避雷器,放在手车里或者柜后。计量柜没有避雷器。

  3、PT柜没有带电显示、计量柜有带电显示器。

  4、计量柜有电流互感器,PT没有。

  5、计量柜一般都作为计量出线柜或者计量联络柜。PT柜一般在进线柜后、馈线柜前,只有主母线穿过,不做出线使用。

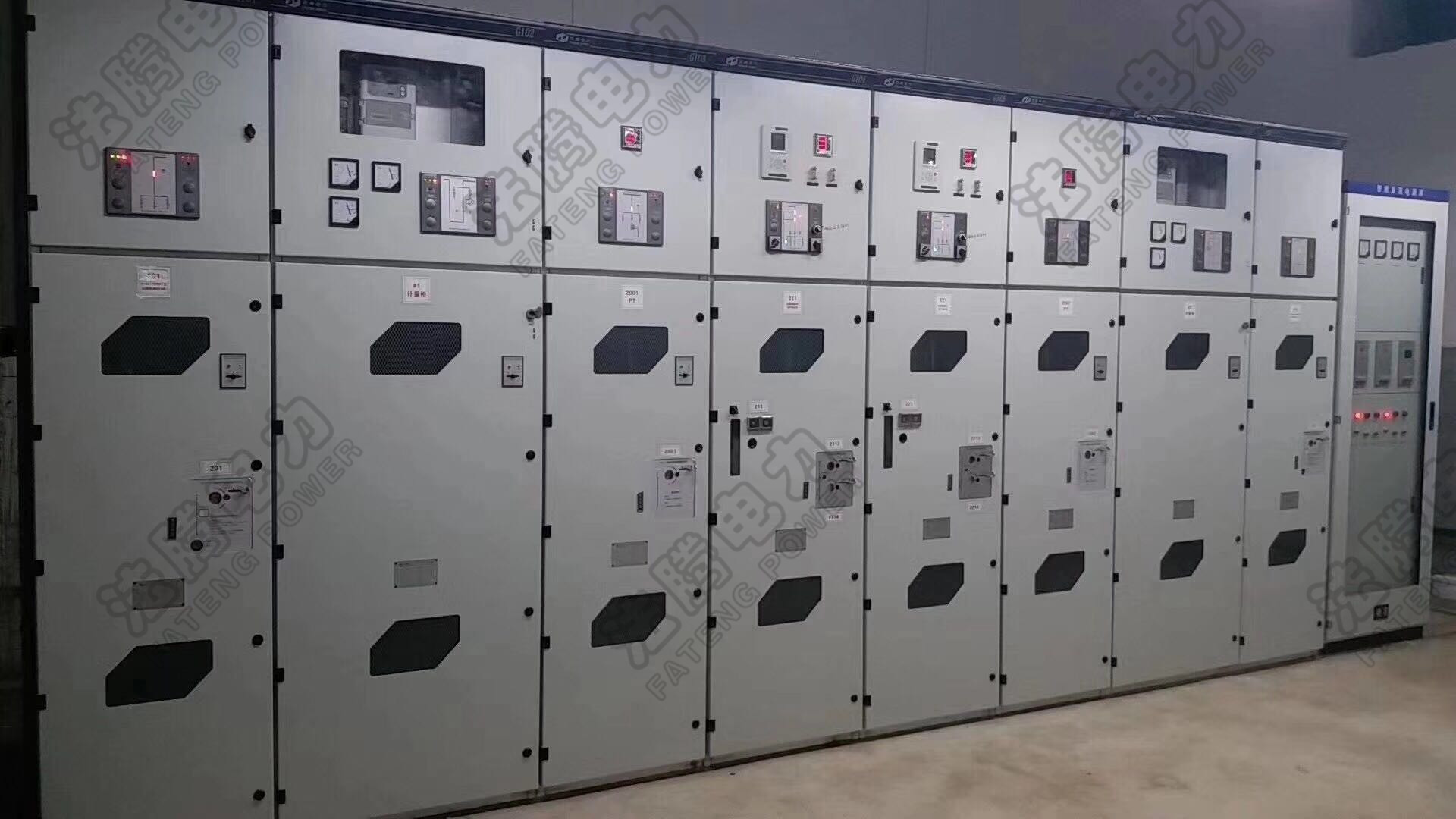

VGK400
