低压塑壳断路器安装形式有固定式、插拔式和抽出式,固定式安装在可抽出的抽屉用于抽屉柜,插拔式、抽出式用于固定分隔柜,方便断路器的维护检修。
目前在新能源、输变电、数据机房、工业用电等领域,配电产品多数配置有塑壳断路器,通过塑壳断路器实现供电异常时断电,从而保证供电安全,并且塑壳断路器通过监测模块实现用电数据采集。现有技术中,塑壳断路器和监测模块难以快速的实现与母线座的连接固定,具有装配耗时长、监测困难以及装配工序复杂的问题。
一种智能化塑壳断路器底座,包括底座本体、进线接口、测量模块、信号采集模数转换模块、输出数据运算模块和出线接口,断路器的输出端依次经所述进线接口、所述测量模块、所述信号采集模数转换模块、所述输出数据运算模块和所述出线接口相连接,所述出线接口与所述断路器的输入端相连,所述测量模块还依次经电源和网关与所述输出数据运算模块相连接。
优化的,所述测量模块包括电压传感器、电流传感器、温度测量单元和开关状态单元,所述电压传感器和电流传感器均与所述进线接口连接,所述温度测量单元和所述开关状态单元均预埋于所述进线接口处。
优化的,所述测量模块、所述信号采集模数转换模块、所述输出数据运算模块、所述电源和所述网关均设置于底座本体内部,所述底座本体外侧设置有插孔,所述断路器经所述插孔插接于所述底座本体上。
优化的,所述信号采集模数转换模块包括信息采集器和模数转换单元,所述输出数据运算模块包括输出单元和数据运算单元,所述网关包括以RS485或RS232 modbus输出的有线网关和以Wifi或5G输出的无线网关。
优化的,所述进线接口和所述出线接口分别设置于所述底座本体两侧。
一种智能化塑壳断路器底座,具有以下有益效果:
1、产品模块化设计,操作简单便捷。
2、使用灵活性高,可适用于插拔式塑壳断路器、抽出式塑壳断路器或固定式塑壳断路器的板后接线。
3、数据数字化处理实现了塑壳断路器的智能化。
智能底座模块可适用于塑壳断路器板后接线、插拔式塑壳断路器、抽出式塑壳断路器;提供电流、电压、有功、无功电能测量;开关状态,电压电流谐波等电量测量;还能够监测触头温度,对参赛运算报警等功能;

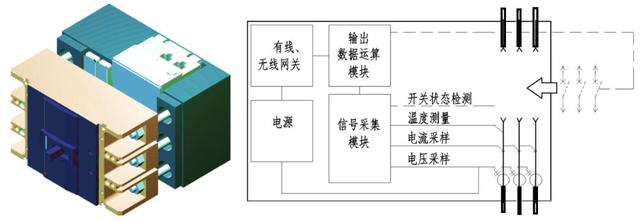

底座两侧有供断路器进出线连接的接口或插座,电流、电压传感器连接在接口处,测量电压、电流信号,接口处还预埋温度测量模块,开关状态模块;
测量模块内部连接到数据采集单元,进行模拟量->数字量转换,提供给运算单元进行功率等计算,输出断路器跳闸给断路器外接端子;相应计算结果经有线网关以RS485,RS232 MODBUS等输出,还可以已WIFI,5G等以无线形式输出。
采集模块同时提供电源到电源模块为系统提供电源;

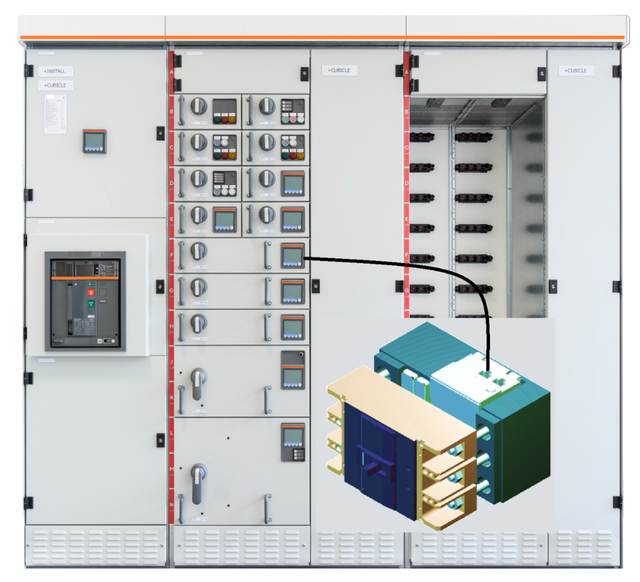

智能底座是针对电力系统、通信行业、建筑行业等监控与测量需求而设计,集插入式底座、电力测量、温度监测、通信、事件告警于一体,适用于低压抽出式成套开关设备和控制设备内,可节省低压抽出式成套开关设备内一次电流互感器、保险丝座、线材等使用,减少接线时间、节省抽屉内空间
