随着用电连续性的提高。12kV 200A手动旁路负荷开关不断电旁路检修工具带电作业隔离断路器。
功能:旁路开关属于可移动的三相开关,用于旁路作业中负荷电流的切换。
主要特点:开关箱体采用304不锈钢制造,达到长期使用的耐腐要求.主回路操作机构是简单倒三角型结构,因此不受地震或大风带来的高频振动、重力、外部冲击等影响,性能非常稳定,机械寿命长,可采用手动、电动合、分操作,与后备保护装置保护配合时兼容性好。
开关采用快速插拔式套管,可选配2173型(国产接口)和3103型(韩国接口)自锁定快速连接插拔接口。
2023版10kV及以下电压等级成套开关设备装设快速插拔接头技术导则
10kV 电压等级快速插拔插座包括:直通接头、三通接头、转换接头三种类型。
0.4kV电压等级快速插拔插座包括:面板插座、电缆母插座、母排改进型插座三种类型。
不停电作业接口
用于10kV及以下电压等级配电系统中,具备接通或断开功能的快速插拔装置。按电压等级可分为10kV电乐等级不停电作业接口和0.4V电压等级不停电作业接口。
10kV 电压等级不停电作业接口包括:10kV 应急接口箱、柜用插座、欧式前插接口、欧式后插接口、转换快速插座五种类型。
0.4kV电等级不停电作业接口包括:快速接入箱、面板插座、改进型插座汇流夹钳四种类型。
10kV应急接口箱
由一组或多组 10kV电压等级快速插拔插座和与之相关的控制、测量、信号、保护、调节等设备以及所有内部的电气和机械的连接及结构部件构成的成套设备。
柜用插座
与快速插拔插头配合使用,用于满足户外现场作业应急取电需求,采用自锁定连接方式的快速插拔 插座。
欧式前插接口
与快速插拔插头配合使用,用于满足现场改造作业需求,采用自锁定快速插拔连接方式的带快速插 拔插座功能的欧式250A可分离前接头。
欧式后插接口
与快速插拔插头配合使用,用于满足现场改造作业需求,采用自锁定快速插拔连接方式的带快速插 拔插座功能的欧式250A可分离后接头。
转换快速插座
与快速插拔插头配合使用,用于满足现场改造作业需求,可直接与欧式 250A 可分离前接头连接采用自锁定连接方式的快速插拔插座。
0.4kV快速接入箱
由一组或多组 0.4kV 电等级快速插拔插座和与之相关的控制、测量、信号、保护、调节等设备以及所有内部的电气和机械的连接及结构部件构成的成套设备。
面板插座
与快速插拔插头配合使用,用于旁路不停电作业特种车辆与低压配电设备之间的连接,采用自锁定 连接方式的快速插拔插座。
技术参数
额定电压10kV
额定电流250A、400A
额定频率50Hz
额定绝缘水平
工频耐压42kV
雷电冲击耐压(峰值) 75kV
额定短时耐受电流≥8kA
额定峰值耐受电流≥20kA
额定短路持续时间1s
插入力≤90N
拔出力≤80N
防护等级插合状态下/非插合状态下: IP2X/IP68
绝缘电阻≥5MΩ
机械寿命≥1000
10kV快速插拔插头

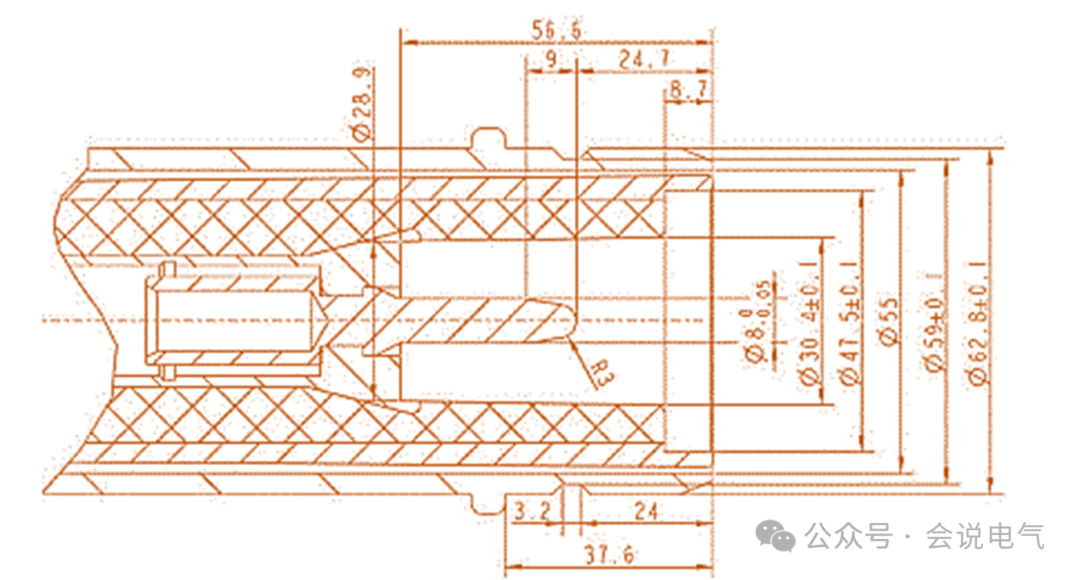

快速插拔插头采用单极分体、快速插拔式结构,由套管、金属外壳、自锁式卡头组成。按电流等级 可分为:200A和400A两种,其接口型式尺寸
