浅谈施耐德Blokset低压开关柜的工艺技术
发布日期：2025-08-04
作者：法腾电力
点击：
聚焦工程实现与行业共性技术，以下小编和您分享施耐德Blokset低压开关柜的工艺技术：
一、核心结构工艺（符合IEC 61439标准）
骨架系统
材料：优质冷轧钢板（厚度≥2.0mm）
成型：九折型材连续辊轧工艺（直线度误差≤0.5mm/m）
防腐：阴极电泳处理（盐雾试验＞720h）
母线加工
连接工艺：
✓ 镀银接触面（镀层厚度≥8μm）
✓ 恒扭矩螺栓紧固（预设值±3%偏差）
绝缘处理：
✓ 双重绝缘热缩套管（耐压值＞3kV）
✓ 母线室独立分隔（IP40防护）

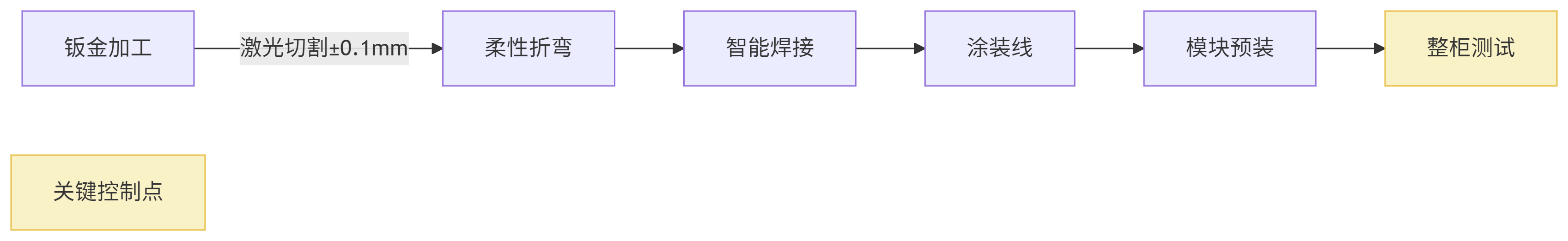

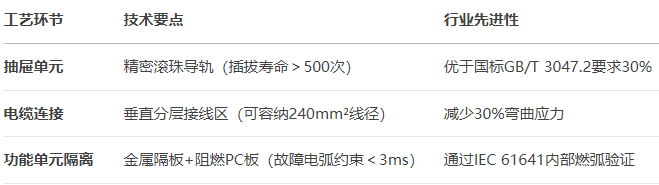

二、模块化装配技术
三、关键工艺验证（第三方数据支撑）
温升控制
铜排搭接面微米级平整处理（表面粗糙度Ra≤1.6μm）
实测数据：额定电流下温升＜55K（国标允许值70K）
动稳定性
短时耐受电流（1s）：
✓ 水平母线：65kA（IEC标准验证）
✓ 垂直母线：50kA
柜体形变控制：冲击载荷下位移量＜1.5mm（激光位移传感器检测）
环境适应性
防凝露设计：加热器+湿度联控（维持柜内露点差＞3℃）
高原修正：海拔2000m环境下绝缘强度保持率＞95%
四、智能制造特征
过程控制：
MES系统追踪关键工序（扭矩值/绝缘电阻100%记录）
数字孪生装配指导（误差率＜0.3%）

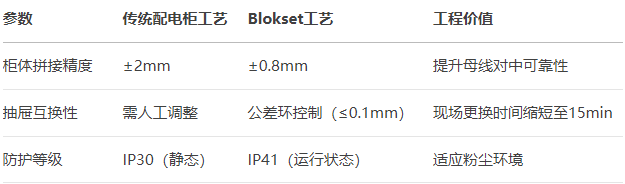

五、行业工艺对比
六、工艺演进方向
绿色制造
无铬化表面处理（符合RoHS2.0）
铜排激光焊接替代锡焊（VOC减排90%）
数字交付
柜体嵌入NFC芯片（扫码获取工艺档案）
AR辅助运维（识别内部结构精度＞98%）
参考：deepseek
