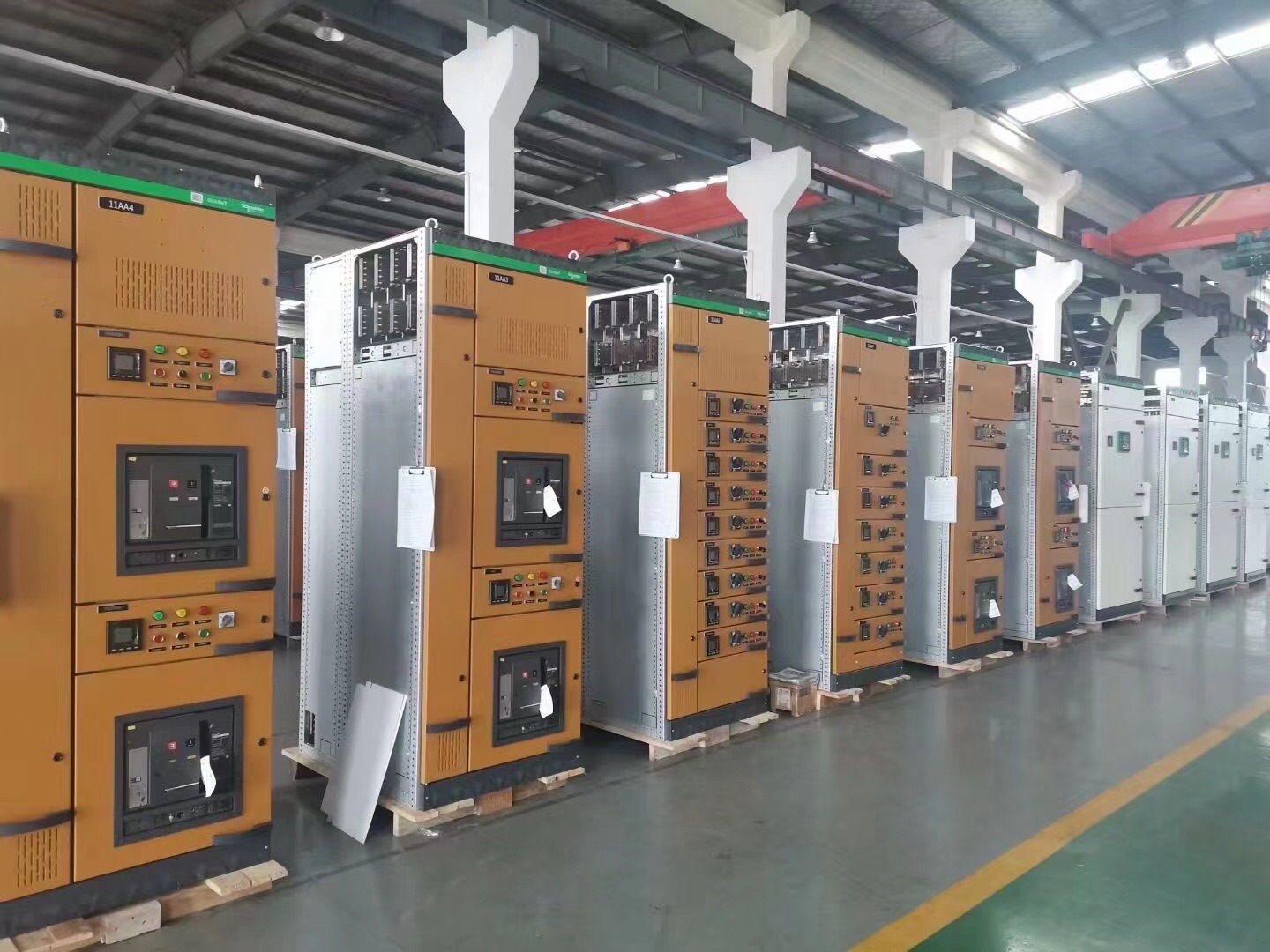

控制回路单元就近安装在断路器周边,包括分合闸辅助开关、手车位置辅助开关以及二次连接,标准结构在每个断路器隔室上方提供一个金属仪表板。该面板用于安装各种控制电路设备。断路器闭合和跳闸电路的保险丝安装在正面的卡口式保险丝座中。指示灯、仪表等一般不安装在断路器隔室门板上。

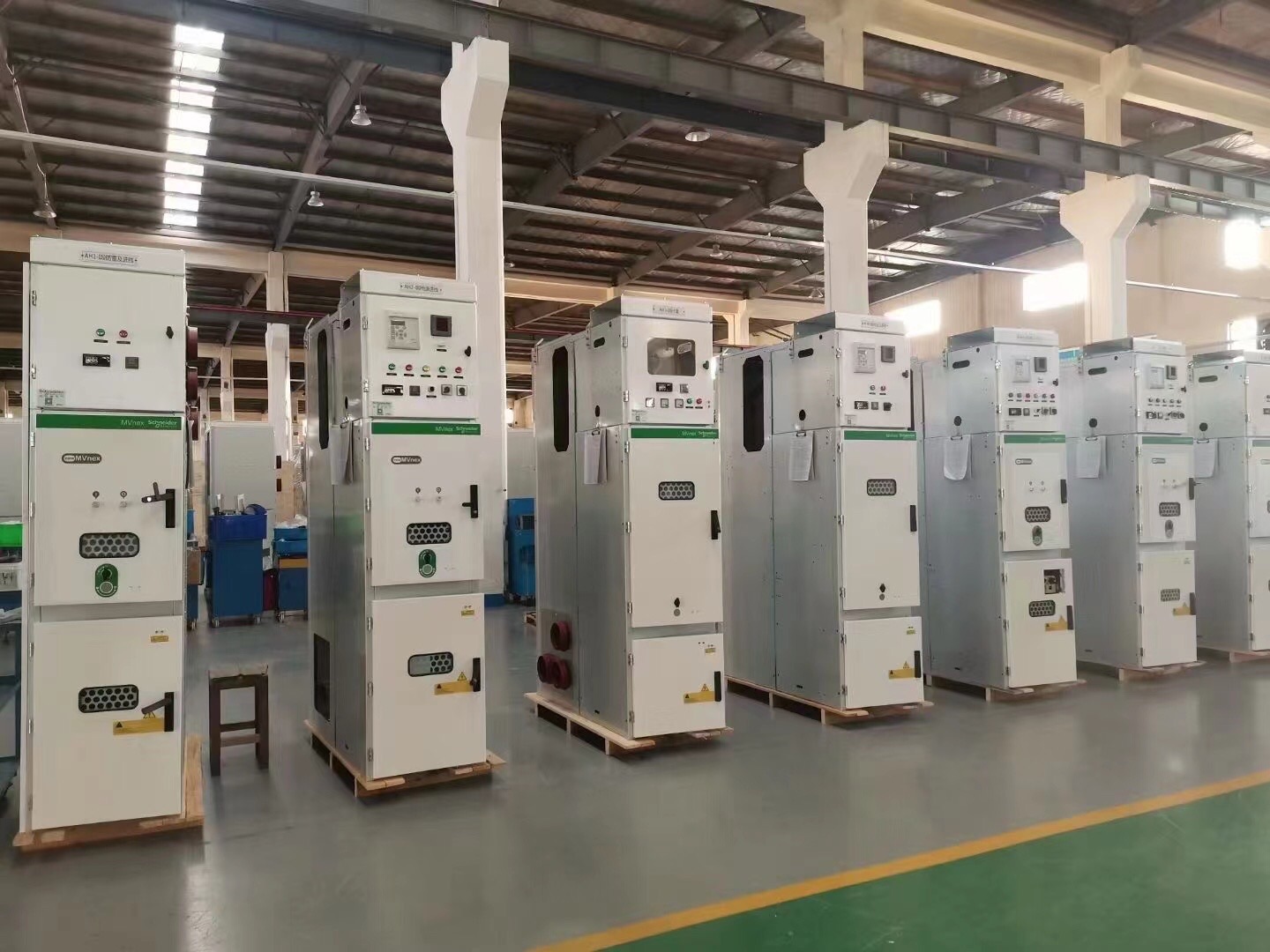

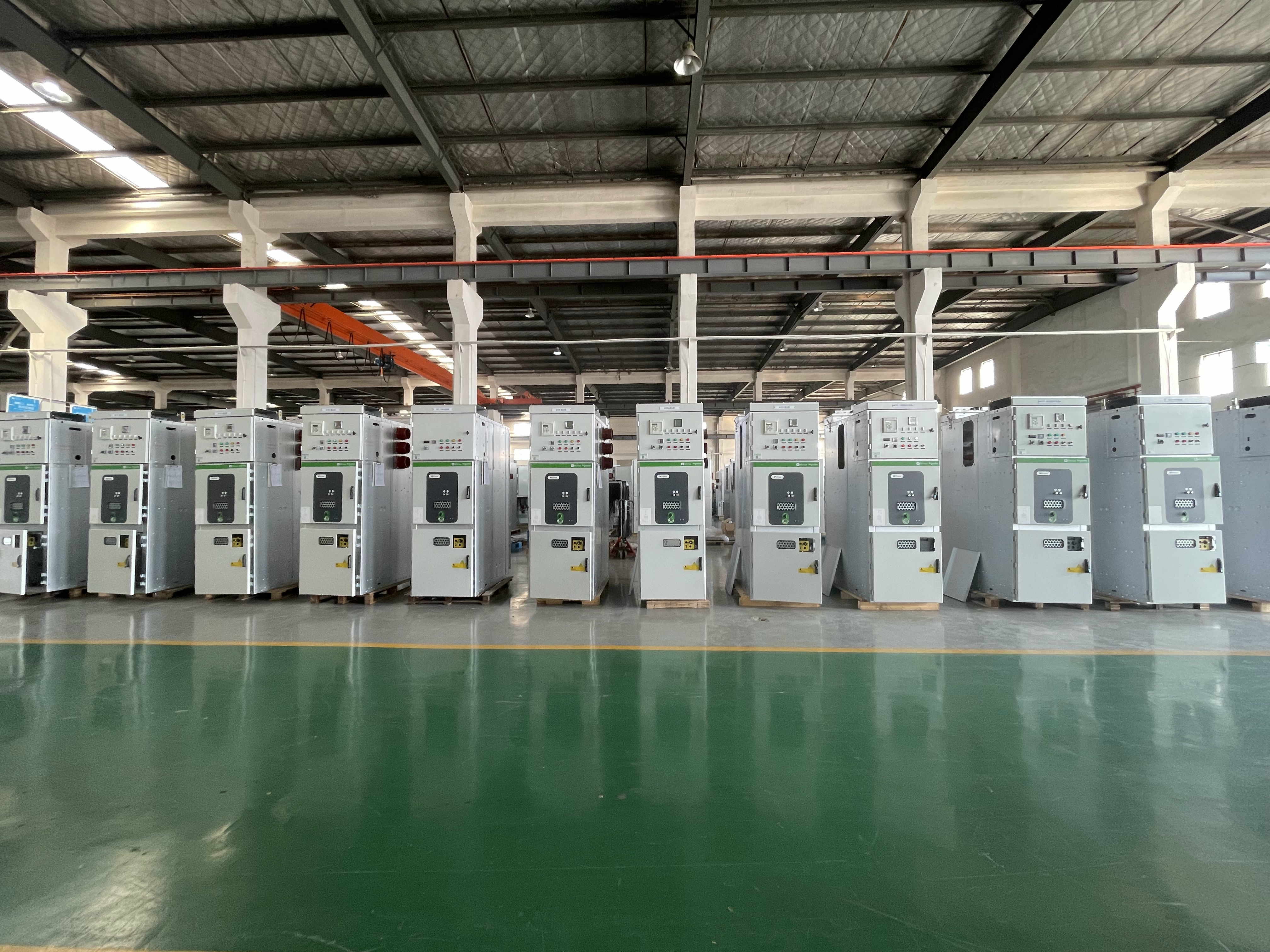

有GB的KYN28-24型式试验报告是否满足北美15kV真空断路器开关柜要求？40.5kV真空断路器柜,有GB及IEC标准的型式试验报告是否满足美标38kV开关柜要求？首先我们可以明确地说,不论是24/40.5kV国内开关柜即使通过GB/IEC标准的型式试验,但肯定是不符合ANSI IEEE C37.20.2标准的,也不符合IEEE C37.20.3标准。

首先需要解决绝缘问题,600V穿心式电流互感器,不同于中压套管式电流互感器满足中压绝缘要求,600V电流互感器工频耐受电压3kV,雷电冲击耐受电压10kV。因此需要触头盒或绝缘导电棒满足绝缘性能要求。对于15kV,一般不需要内外均压屏蔽,对于27/38kV则触头盒必须使用内外屏蔽,才可以满足绝缘要求。

我们常规中压中置柜的接地回路短时耐受和峰值耐受电流试验,是在接地合闸情况下,通过接地开关的一相触头和主接地排进行单相试验,电流经过接地开关一相触头、三相短接棒、接地开关软连接到主接地排形成闭环。

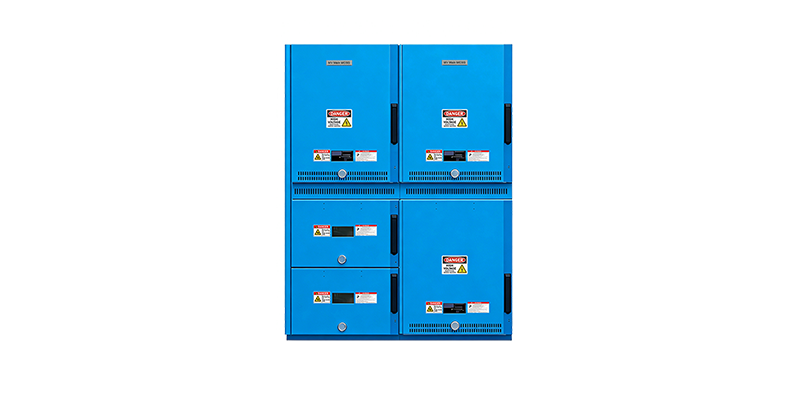

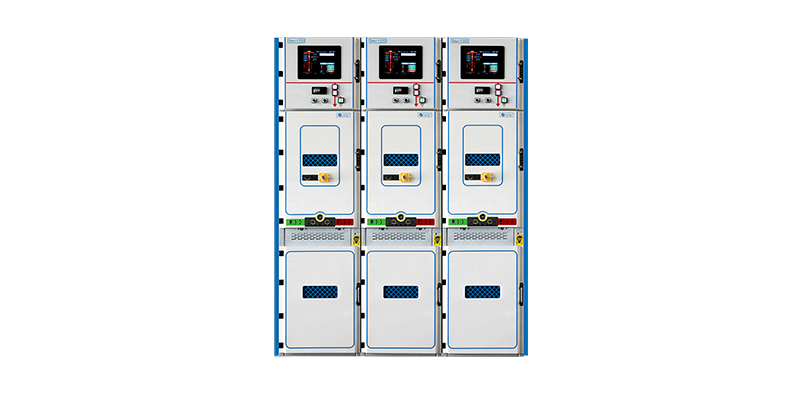

北美开关柜的二次接线,断路器隔室即作为断路器手车安装的一次隔室,同时还是包含有控制电源、电流互感器、断路器分合闸辅助开关、断路器手车位置辅助开关、端子以及监测、控制、保护回路的二次隔室。

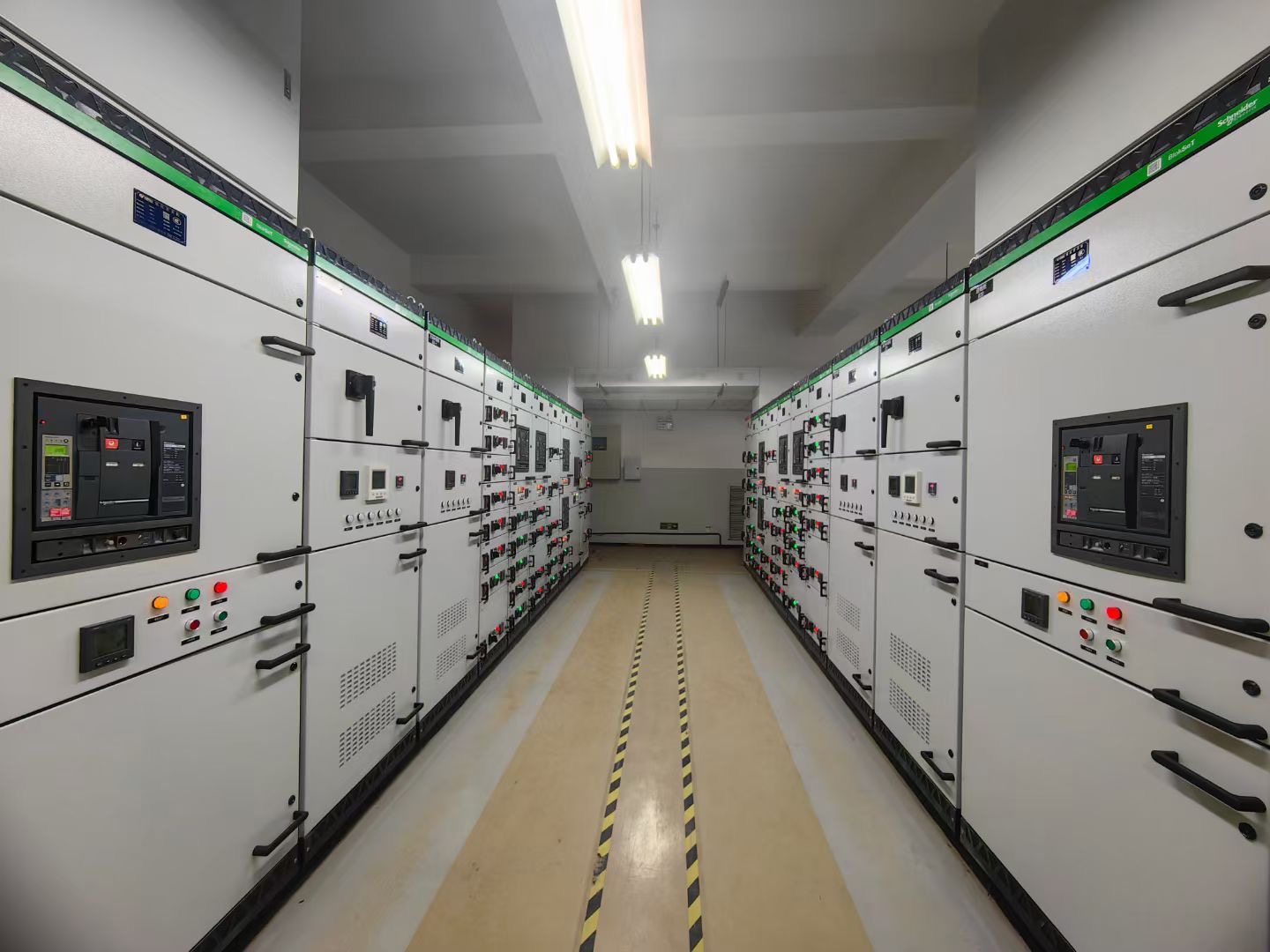

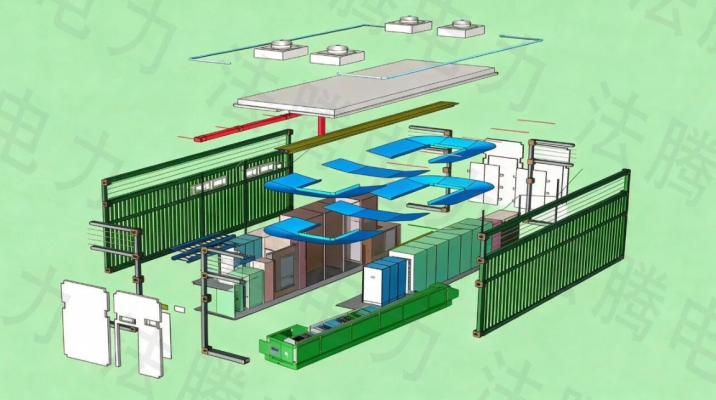

一体式电力模块,进出线断路器开关柜和UPS排列在一起。在做系统集成或是UPS的厂家的认知里,开关柜也是需要加冷却系统的。而开关柜作为有着近百年历史的配电设备,一直是自然冷却,作为开关柜型式试验重要的一项,开关柜的长期通流试验就是验证正常使用环境下,开关柜内部所有发热点的温升都不超过标准规定的上限值,标准规定的上限值是75k。
