IEC标准中压开关柜北美市场应用
发布日期：2026-07-10
作者：法腾电力
点击：

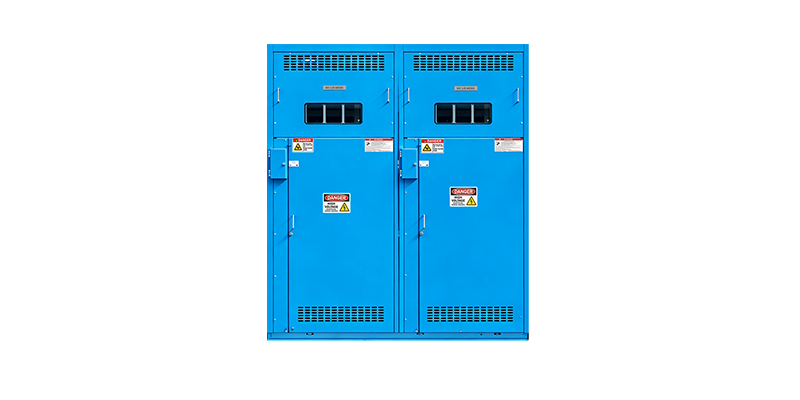

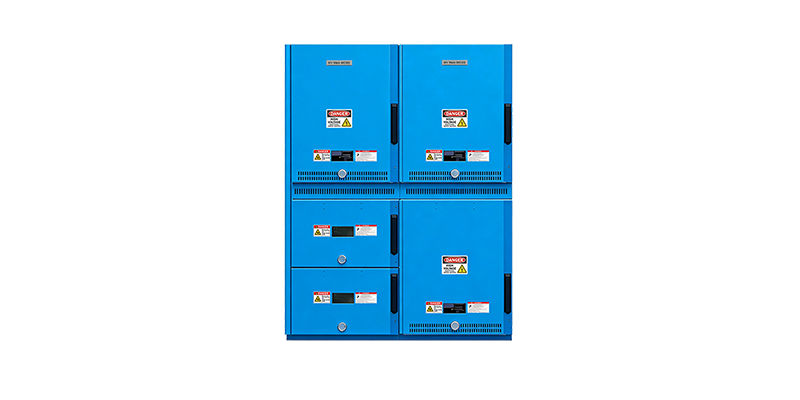

有GB的KYN28-24型式试验报告是否满足北美15kV真空断路器开关柜要求？40.5kV真空断路器柜，有GB及IEC标准的型式试验报告是否满足美标38kV开关柜要求？首先我们可以明确地说，不论是24/40.5kV国内开关柜即使通过GB/IEC标准的型式试验，但肯定是不符合ANSI IEEE C37.20.2标准的，也不符合IEEE C37.20.3标准。
这是因为IEEE标准对于隔板厚度大于3mm，不能有通风孔，通风孔设计，距离带电体都是有要求的，我们一般的开关柜是不满足的，另外MOC 断路器分合闸辅助开关安装位置，TOC断路器手车位置辅助开关安装位置和我们常规的不一样，这些都是 IEEE 从37.20.2标准明确规定的。
IEEE C37.20.2对于触头盒、穿墙套管等绝缘件所使用的绝缘材料有着明确的试验要求，耐电痕按照 D2303标准，2500V等级，燃烧UL94 V0级。而国内常规环氧树脂浇铸的绝缘子触头盒没有办法通过试验的，因此所有绝缘件需要使用满足要求的环氧树脂材料浇铸，需要重新对开关柜工频耐受、雷电冲击绝缘耐压试验验证。
美国电气法规NEC的第90.7条和第110.3条，要求产品需要经过认可的独立测试机构评价和列名。其次是否可以在美标项目中使用，理论上参数上需要满足，需要具有足够的证据验证才能保证电气参数的满足性。国内和IEC基本都是50Hz，北美频率60Hz，断路器的开断性能绝大多数需要采用60Hz重做验证，有些试验项目如L75/L90等试验，还有TRV等参数的符合性，这些都必须按照北美IEEE C37.04标准严格试验验证。
开关柜方面，温升的60Hz试验，还有高压隔室之间隔板不允许有通风孔，温升上限65k，这些如果不做试验，很难作出准确的评估，断路器隔室、母线室没有进风口，通过温升试验就会非常困难，即使以大带小，如额定电流3000A代2000A也未必可以通过试验。
峰值耐受电流是短时耐受电流有效值的2.6倍，短路电流40kA 100kA来代替31.5kA 82kA。另外内部电弧试验如果要求IEEE C37.20.7标准 Type 2B等级，则原有的IEC标准的 IAC AFLR试验报告就不能用，需要按照标准重新做试验，因为指示器的位置不同，还有2B需要仪表室门打开状态下试验。
机械操作试验需要连同TOC、MOC、ASD等一起试验验证，虽然是500次操作循环，但也是需要试验验证的。另外就是必须满足安全性要求，如NEC等要求。断路器从开关柜中抽出需要储能释放弹簧，这就是必须的安全要求。
另外美标开关柜不使用接地开关，使用IEEE C37.20.6标准的接地验电手车（G&T），要求断路器隔室接地触头可以承受短路电流2秒钟，这是安全必须的，需要对G&T连同开关柜一起试验。还有功能手车的一次触头短路试验，也需要验证。
