UL891低压柜设计水平的高与低
发布日期：2026-08-24
作者：法腾电力
点击：
美国电力设备缺口严重，于是很多客户就到中国找产品，我们的开关设备制造能力早已成为世界第一。作为应用最多，最广泛的低压开关设备，UL891北美需求量很大，作为低压开关柜，国人经验丰富，不去管标准，不去看技术要求，只要功能实现即可。
UL891相对于国内高端开关柜较为简单，箱式结构，以固定式框架断路器和塑壳断路器出线为主，dead front 固定前盖板结构，进线、铜排、出线电缆等所有带电部分均密封在箱体内部，只靠露出盖板的操作手柄（操作按钮）分合闸操作，实现基本配电功能。
于是各种各样的UL891配电盘应运而生，不得不被某些人的创造力所折服，聪明的人真是太多了。

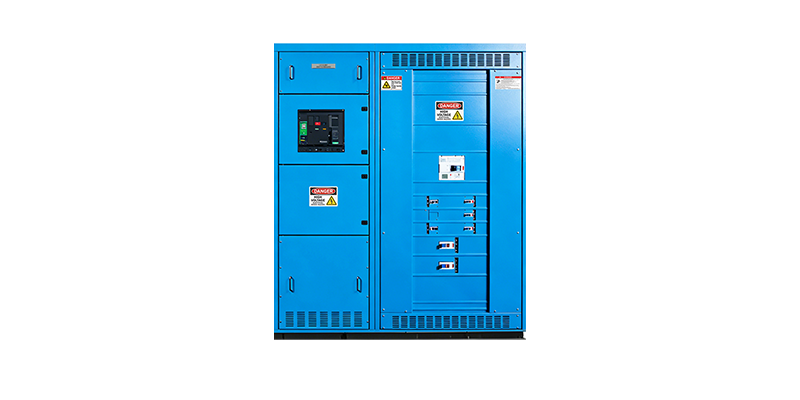

美国人标准典型的UL891成组塑壳断路器方案布置应该是这样的，中间断路器水平安装，两侧用于电缆通道。
韩国人生产的是250A及以下一排两只断路器，左右两侧出线，两侧独立空间用于电缆连接，中间断路器模数化设计，每一块盖板覆盖一排断路器。
我们有些厂家生产的就变成一整块盖板由上到下覆盖所有塑壳断路器，不是一排断路器采用一块盖板。还有的是一块盖板覆盖整个开关柜宽度，或者几个塑壳断路器一块盖板。没有单独的电缆通道和盖板。
对于框架断路器，也是两块盖板了事，不论通风还是仪表、按钮、指示灯等带接线的安装，还有不论是固定式还是抽出式断路器，或者电缆连接空间都用一块盖板，似乎就满足了UL891的要求。
能省则省，一片钢板，一只螺钉，降低标准的UL891，虽然可以用，有些客户可能也不会拒收，但遗留问题、潜在隐患不小。
典型UL891有其设计准则，充分考虑电气安全、电缆现场连接、运维保障、后期扩展增补等要求，在考虑了这些要求，通过模式化、标准化设计，实现不同应用环境下功能满足、规模化生产的最大便利性。
绝不是把元器件安装上，铜排连接上盖上前盖板就好的。
1、电缆通道，两侧及上下空间，专门用作电缆通道，安装维护时无需把断路器盖板打开，需要维修那台就拆哪个盖板，不需要拆除多余盖板，不会影响到不需要维修的电缆，消除潜在风险。
2、电缆的弯曲半径要求，不同电流规格有不同的电缆线径，不同的弯曲半径要求，空间过小，导致电缆没有完全弯曲，必然导致电缆连接额外受到应力，连接就会不可靠，长时间运行，加上承受电动力，温升加剧，导致故障。大电流框架断路器每相需要安装几根或者十几根电缆，需要很大空间，就需要单独的盖板来便于安装检查。
3、UL891的一个显著特点就是灵活，便于更改、扩展，可以根据负荷情况现场更换断路器，正规美标厂家都是模数化设计，不论是垂直母排，还是塑壳断路器安装板、盖板都是模数化生产，现场可以快速更改，而不会影响到不需要为更改的回路，快速简单。
因此UL891对于垂直母排的载流量有个空余系数的规定，即如果可以安装48个模数的成组塑壳断路器空间，实际只装了一部分空间，如只装了30个模数，这时空余系数是1.5，即载流量需要按照总电流的1.5倍来选用铜排，以保证将来安装回路电流满足要求。
4、对于使用抽出式框架断路器的，或者有仪表、指示灯等二次接线，需要维护，应该采用可开启门板，且门板打开后，需要按照UL1558低压金属铠装电力开关柜隔室要求，保证开门后不会触及带电部位。
5、通风设计至关重要，不是摆设，冲几个百叶窗就认为可以了，其实不然。UL891安装密度大，NENA 1 防护等级、箱式结构就是保证大电流使用不会出现过热问题。
有些厂家的UL891配电盘只图省事，完全不考虑现场安装维护，以及将来使用可能出现的问题，给客户带来隐患。因此，采用美标开关柜的客户需要睁大眼睛，真正对产品的设计结构等把关，不要只图便宜，而为将来使用付出更多代价。
