开关设备和单独分隔的配电盘需要后部通道来用于接进线和出线馈线电缆。然而，预制仓组装式配电盘通常仅用于进线和馈线电缆的前部访问。因此，45英寸深或更小的配电盘可以靠墙放置。可以用于成组装的最大馈线是1200安培的塑壳断路器。在成组安装塑壳断路器的配电盘中，额定电流超过1200安培的馈线将单独安装。一般来说，开关柜和单独分隔的配电盘比成组安装塑壳断路器的配电盘占用更多的空间。

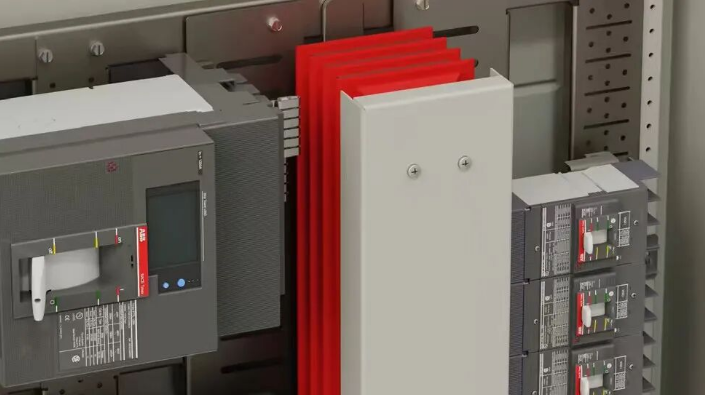

法腾电力开关设备和单独分隔的配电盘提供绝缘和隔离的母线系统。该选项可以显著减少母线或接地发生电弧型故障的机会，在高度关注此类故障的安全性时应予以考虑。在UL1558开关柜中，所有保护装置都是抽出式的，单独安装并单独分隔。UL891配电盘保护元件则可以成组安装或单独分隔。单独分隔的配电盘将每个断路器放置在其自己的门和隔板后面，与周围的设备隔离；这些也被标识为AV3接入和电源中断配电盘。
一些配电盘可能包含单独安装和成组安装的保护元件的组合。在这些情况下，单独安装的设备没有单独分隔。在这里，我们必须调查所需保护元件之间的选择性水平。低压塑壳断路器可以在没有瞬时跳闸功能的情况下构建。主断路器和馈线断路器都是如此。
如果没有瞬时跳闸功能，主设备、馈线和可能的其他下游设备可以更充分地相互协调。但除了开关设备，还有第二种选择，法腾电力的单独隔间配电盘也有30个周波下耐受额定值，承受短路电流。
因此，有可能在开关柜中的LVPCB之间或LVPCB与ICCB或MCCB单独分隔的配电盘之间影响更高水平的选择性。由于这些配电盘具有30个周波的短路额定值，因此仍然可以应用UL 891列表。
另一方面，组装配电盘必须使用包含瞬时跳闸功能的保护元件。在存在超过瞬时设定点的高电流故障的情况下，UL891配电盘的灵活性已经提高到现在可以采用螺栓连接或插入式结构的水平。

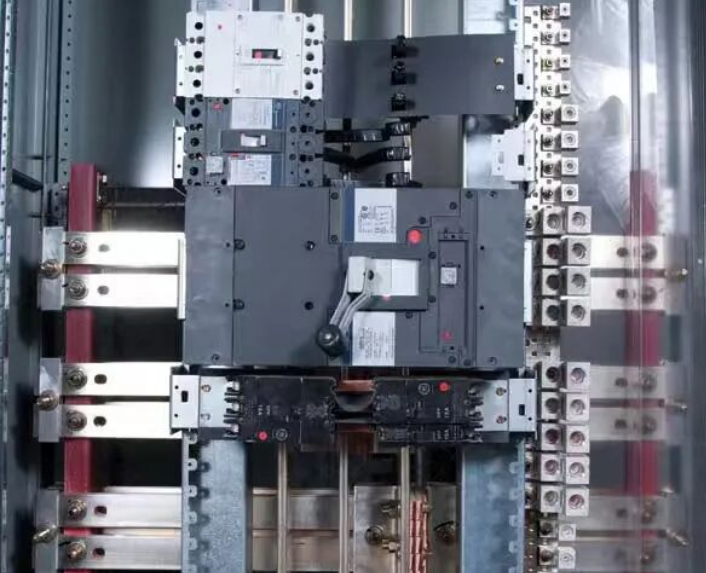

在螺栓连接设计中，保护元件牢固地螺栓连接在主配电母线上。插入式结构包含一个可拆卸模块，保护元件安装在该模块上，并允许其夹紧在主配电总线上。
这种连接是用弹簧加强的高压夹爪进行的，设计用于在高故障条件下更紧密地夹住母线。插入式结构的主要优点是无需将断路器（或开关）从主母线上拔下，即可快速从板上移除保护装置。
尽管出于安全目的需要总母线断开，但此功能可以最大限度地减少开断时间，该功能仅增加了约2%的电路板成本，对整体开关柜占地面积没有影响。
对于1200A或更低的应用，主保护元件可以单独安装或与馈线组安装。第一个变电站分组中包含了一个特殊情况，即情况3A，以说明该选项的可能后果。在这种情况下，组安装主机只节省了约4%的成本，但消除了整个机柜堆栈，从而将占地面积减少了43%！
电缆引入空间易于安装、馈线部分长期较低温度下运行（这意味着延长了设备寿命），以及在主电源打开时完全隔离馈线部分的电源。对于仅增加4%的成本来说，这些都是显著的好处，但前提是占地面积允许。
