数据中心配电的组成
一级电源输入
电网 / 发电机， 10/20/35kV
二级低压配电
电源接入、UPS 输入、UPS 输出、冷却等机械输出
三级IT配电
电源分配单元PDU将UPS输出的电能通过内置变压器进行电压转换和分配，不同设备的用电需求。
配电列头柜RPP（Remote Power Panel 远程电力柜）
机架PDU是位于机柜侧面或底部将电力分配至每个服务器
双电源转换开关柜

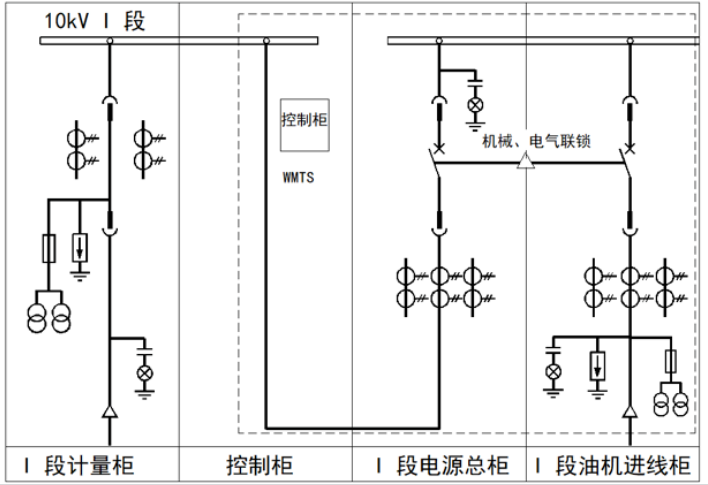

对于数据中心，中压双电源也是行业特点，通过三/四台中置柜拼在一起可以构成双电源应用，市电电源开关柜与油机进线柜之间具有机械、电气联锁。
专业化定制化的一体式中压ATSE更能满足客户需求，小型化紧凑型12kV双电源开关柜，正常/应急电源接入，负载输出，配备两侧电压互感器，既提供电压测量，又作为断路器操作电源，协同电容器跳闸装置，实现在一段母线出现故障、电压互感器感应电压降低无法驱动分闸线圈时，还可以实现断路器分闸顺利切换电源，集成智能微机保护单元的小型化真空断路器使得开关柜无需配备综保即可实现短路保护，快速分闸、网络闭锁功能实现安全保护。
直流应用
随着数据中心的迅猛发展，数据中心的能耗问题也越来越突出，合理可靠的数据中心配电系统方案，是提高数据中心电能使用效率，降低设备能耗的合理方式。交流配电需要从中压、变压器等5步转换，而直流配电采用直流变换器仅需2步就到达服务器。直流配电能量损失大量减少，安全性、扩展性大幅提高。
数据中心蓄电池等采用直流充电，通过中压直流PDU使用，PDU配电柜是电力系统中常用的一种设备，它常常被用于数据中心、服务器机房和其他一些需要高效供电的场合中。PDU配电柜可以有多个输出口，每个输出口均可提供电源，并且它们可以在连接任何一个设备时都具有安全保障功能。
PDU配电柜的主要作用是接收输送来的电源，并将其分发到需要用电的设备上，以保证数据中心、服务器机房等场合中设备的高效稳定运行。由于直流电没有
DCCB是关键设备，系统电压为千伏至数百千伏。

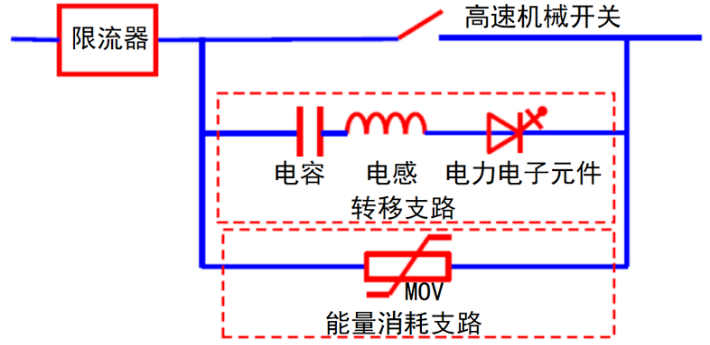

中压直流断路器容量和可靠性无法满足需求新型配电系统应用，高速机械开关需要更高的额定电流和瞬态电弧。电力电子应用的可靠性和成本，直流分断中的绝缘退化抑制，通过限流器增加分断能力。

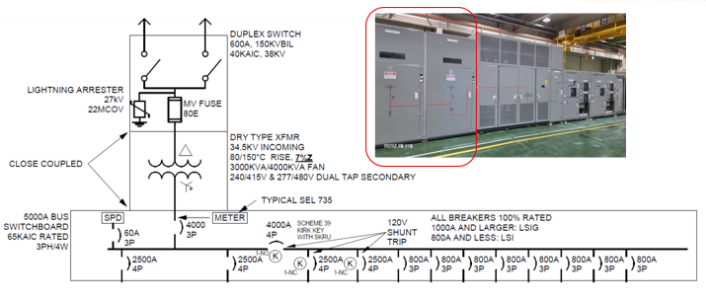

一体化电力模块、固态变压器中压输入
进线隔离、断路器测量保护，户内单层，前面进线维护，负荷开关熔断器组合、隔离开关+断路器、抽出式断路器方案，空气绝缘、气体绝缘开关柜。柜前连接、维护，气体绝缘开关柜，免维护，智能化操控，配备隔离断口可见观察窗。
燃气、柴油发电机配套开关设备
发电机出口断路器开关柜，固定式断路器开关柜或抽出式断路器开关柜，断路器前后有电流互感器、电压互感器。中性点系统开关柜，中性点电流互感器，接地变压器，接地电阻。要求安装在发电机附近，车载式户外开关柜，或者安装在预制仓体内部，要求结构紧凑，运维方便，环境适用性强。
