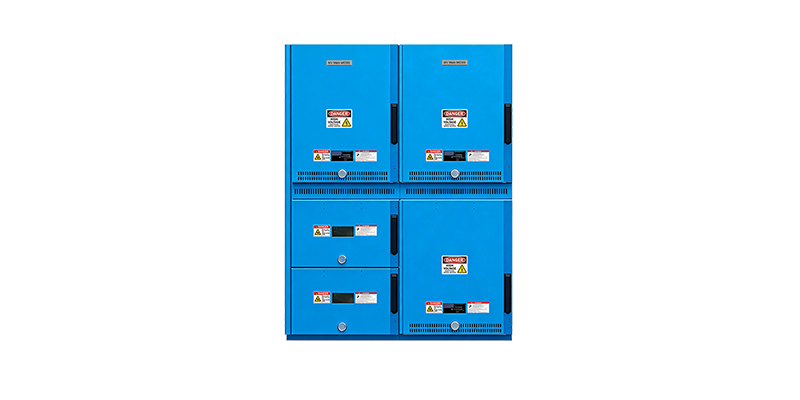

金属铠装开关设备的主要控制电源是来自带充电器的电池的直流控制和来自变压器的交流控制。美标铠装开关柜的控制电源需具备足够的容量，以满足任何运行工况下的最大功率需求。在继电器操作过程中，确保断路器跳闸所需的充足功率至关重要，以保护断路器和开关设备。此外，该电源还应能实现断路器的自动合闸，无需直接手动操作。
直流控制电源设备的其他负载需求包括指示灯、继电器电源、应急灯、应急电机及励磁电源（无刷电机等）；交流控制电源设备的其他负载需求则包括指示灯、继电器电源、励磁电源（无刷电机等）以及设备加热器。
如果使用交流控制电源，跳闸电源将通过整流AC获得，为跳闸装置内的电容器供电。在确定每种应用所需的最佳替代方案时，有几个因素，包括系统尺寸、安装条件、可靠性、占地面积、断路器操作、维护等，以及最终成本。
位置指示灯由交流控制上的闭合保险丝、专门用于跳闸的电池或直流控制上的跳闸保险丝供电。指示灯代表直流电池应用计算中使用的小而稳定的负载。我们假设在不超过八小时的时间内，每盏灯的负载计算为0.035 A。这些灯用于监控锁定继电器中的故障，每个断路器的指示灯或与开关柜灯并联的远程指示。较新的控制开关和锁定继电器可以使用与设备集成的指示灯，这必须在负载计算中考虑。
断路器闭合和跳闸注意事项
当保护继电器通过电源电路仪表变压器检测到异常系统状况，并闭合跳闸电路中的输出触点时，会发生自动跳闸。在决定直流电池跳闸和交流电容器跳闸时，必须考虑以下几点：
交流控制的成本可能低于电池系统，但有必要为每个断路器和锁定继电器安装单独的跳闸装置。
虽然电池系统更可靠，但它比电容器系统需要更多的维护（记住，电容器跳闸还包含一个需要定期维护和更换的小型可充电电池系统）。只需额外支付一点费用，就可以通过电池跳闸系统获得直流闭合电源。如果不使用自供电微处理器继电器，则应包括一个小型UPS，以便在紧急情况下或断电时为交流控制供电。
基本断路器控制由位于断路器上的控制开关组成，用于闭合和跳闸断路器。与控制开关相关的是两个指示灯，一个红色，一个绿色。红灯表示断路器已合闸，并监督跳闸线圈的完整性。绿灯表示断路器断开。该灯通过断路器“b”触点连接。
对于需要远程控制的开关设备应用，可以使用远程控制（69CS）功能。该功能在特定条件下提供断路器的本地或远程控制，提供了最大的操作灵活性。需要使用断路器位置开关和断路器控制开关来提供许可功能。只有当断路器处于“测试/断开”位置时，才能进行远程合闸和跳闸，当断路器位于“连接”或“测试/切断”位置时才能进行本地跳闸。
当启动本地“跳闸”操作时，在本地开关手柄返回“合闸后正常”位置之前，断路器无法远程合闸。当断路器处于“测试”位置时，只能在本地完成合闸和跳闸。断路器具有弹簧操作机构，由单个模块组成。操作机构配备有使用储能手柄的手动储能装置和通过电机为弹簧储能的储能装置。该机构具有重合闸功能。断路器的前面板显示打开/关闭和储能/未储能指示灯，并有一个手动操作手柄。操作员可以远程、手动或通过电源对弹簧储能，断路器的状态可以在前面板上观察到。
