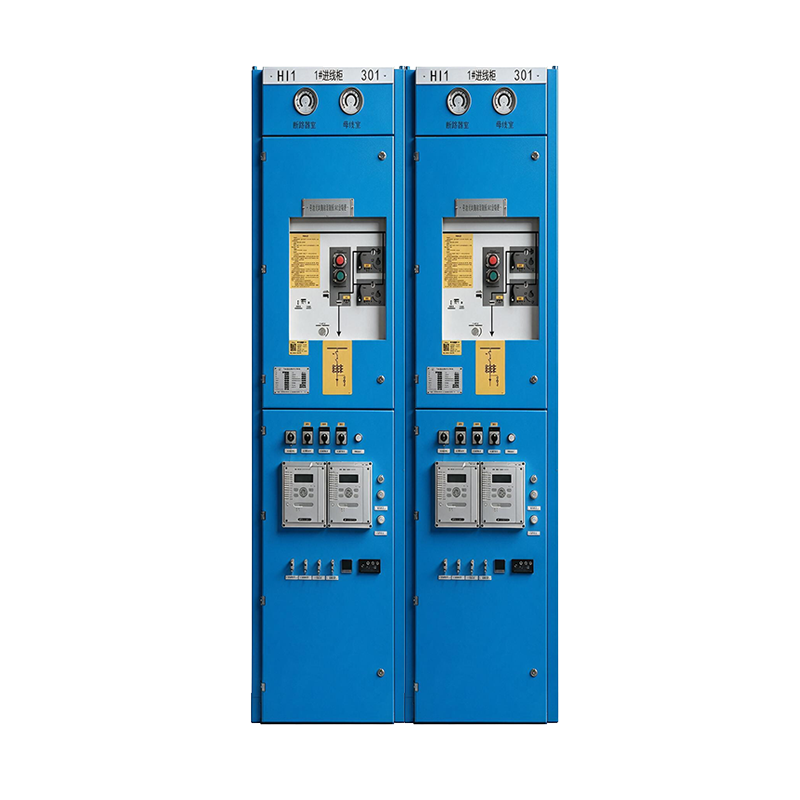

产品概述
AntiGear-G-12-40.5 KV气体绝缘开关设备(简称C-GIS)采用低压力气体作为绝缘介质，为金属全封闭开关设备。原制造商引进并消化吸收国外先进技术，与国外伙伴合作开发符合中国标准的新一代开关设备。设备整体采用进口的三维五轴激光焊接设备，并配套由与国外合作研发，国外生产的焊接工装、夹具，确保产品整体气密性好、强度高、激光焊接、变形量小的需求。
公司严格按ISO 9001文件规定和7S管理规定组织生产，确保整机在生产全过程的质量得到控制。产品广泛应用于供电、城市轨道交通、大轨道交通电气化、冶金、化工、石油、船舶、海上石油、楼字、发电、核电等领域及高海拔、环境污染、潮湿等场合。
适用标准
GB3906:2006《3.6-40.5kV交流金属封闭开关设备和控制设备》(IEC62271-200)
GB/T11022《高压开关设备和控制设备标准的共用技术要求》·GB1984-2003《交流高压断路器》(IEC62271-100)
DUT404《户内交流高压开关柜订货技术条件》
GB12022《工业六氟化硫》
使用条件
周围空气温度：上限+40℃且24h内测得的平均值不超过35℃,下限-25℃
海拔高度：4000m及以下高于4000m或其它特殊使用条件时，可协商
地震烈度：小于9度
无火灾烟炸、严重污秽、严重化学腐蚀及剧烈振作的场所
技术特点
AntiGear-G产品配备电缆试验插座，试验电缆时，无需拔下电缆头，只需分开断路器和隔离开关，通过配备的电缆试验插座，插上试验插头，就能对电填进行试验。
空断路器在AntiGear-G产品中采用插入式结构，即使真空断路器在万分之一的情况下发生故障，无需主母线停电，AntiGear-G只要打开隔离开关，就能更换真空断路器。
采用环形电流互感器，既可以选用电磁式，也可以选用电子式
AntiGear-G开关设备主母线室和开关室采用前后布置的结构，使电缆室电缆头连接处,二次低压室有效安装空间特别大，足够二次设备的布置。
AntiGear-.G产品的主回路，相与相之间采用金属分隔，这样既有三相共相的优越性，又有相间隔开的单相封闭电气上的优点，使电场分布均匀，避免了相间放电、金属分隔功能对阳止突发事故，能起到令人满意的效果。气室设置防爆装置和压力释放通道,确保故陶时的安全性。
断路器操作机构与三工位隔离刀之间严格和而强制的机械五防闭锁，并在操作面板上设计了人机界面的操作程序，提高了整机的安全性
主母线室分二块组成，大气室、小气室，大气室中有主母线三工位隔离刀，出厂时已经充好气体，并比额定气压高0.03Mpa;小气室是拼柜之后连接主母线之用，主母线仍采用铜母线媒丝连接的方式，可靠，通流量大，主母线连接完成后封后盖板，抽真空后将大气室与小气室管道连接，大气室中的气体流向小气室，完成气室充气，避免现场充气。

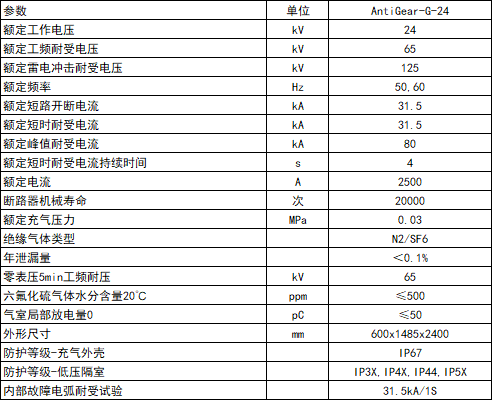

技术参数
