​ 全感知系统之一:机械特性在线监测

发布日期:2021-03-24 作者:法腾电力 点击:


[FT001]   机械特性在线监测系统


一、产品介绍





FT001 断路器机械特性在线监测系统用于监测断路器动作特性参数、评估健康状态、识别潜在缺陷、优化资产管理。监测参数包括:一次开断电流、分/合闸线圈电流、储能电机电流、触头行程、开关辅助触点状态、控制回路电压等。通过对录波曲线的分析,并结合标准曲线库的比对来评估断路器的健康状况。应用于 3kV 到 40.5kV 各种类型断路器的在线监测,可以直接安装在断路器控制柜或控制室内,无线传输、安装方便。


二、产品特点




1、同步采样,录波分析

2、实时监测开断电流波形、故障电流波形及剩余电寿命

3、实时监测分闸/合闸电流波形、储能电机电流波形及动作次数

4、分析分/合闸电流波形特征参数

5、支持 WiFi 等无线组网

6、支持 Modbus、IEC61850 标准通信规约

7、支持移动终端 WiFi 接入,提取和查看录波数据

8、支持断路器温度监测数据接入

9、显示断路器总体运行状态

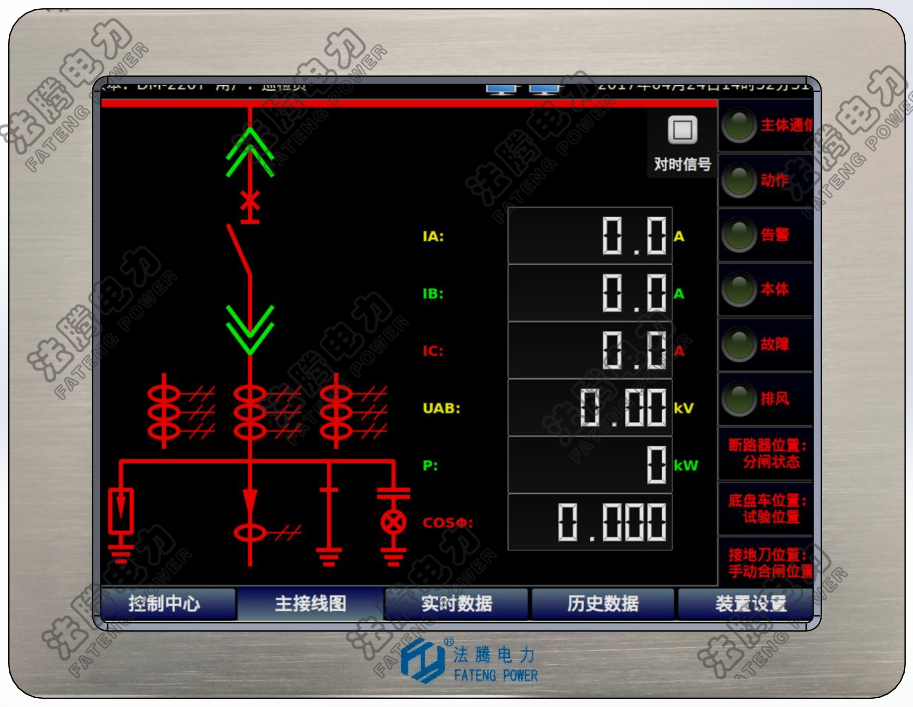

10、显示断路器电参量、机械参量、断路器行程-时间曲线、和温升数据、温升曲线

11、系统参数、定值投退进行显示和就地、远程设置


三、产品系统组成


FT001 断路器机械特性在线监测系统由现场监测单元、电流传感器、行程传感器和现场控制单元等组成


1、现场监测单元完成断路器机械特性监测所需开关量及模拟量的采集、存储和分析,并将监测数据发送至现场控制单元或上级平台;


2、系统采用同步采样技术,通过霍尔电流传感器采集一次回路的开断电流、分/合闸线圈电流、储能电机电流,通过 IO 端口采集辅助节点信号,通过行程传感器采集触头位移,采集的信号通过录波分析完成对断路器机械特性状态诊断和电寿命评估。


3、机械特性诊断:监测参数包括线圈分/合闸时间、分/合闸线圈电流波形、分/合闸同期性、断路器动触头行程、断路器动触头速度(包括刚分速度,刚合速度,动触头平均速度及最大速度)、断路器分/合状态和电流波形分析特征参数。


4、控制回路状态监测:监测参数包括控制回路电压、辅助触点动作时间。


5、储能机构状态监测:监测参数包括储能电机工作电流波形、储能时间、储能电机启动次数。


6、电寿命评估:监测参数包括正常工作和分/合闸过程一次电流幅值、电弧持续时间、动作次数、电弧重燃、主触头累计电磨损(以 I2T 表征),在电寿命到达上限前发出预警。
