UL1558和UL891的选用
发布日期：2026-06-15
作者：法腾电力
点击：
北美低压开关柜不同应用有不同的产品和标准，典型的金属铠装低压电力开关柜标准是UL1558，而一般用户侧低压配电盘的标准是UL891。两个标准都是低压开关柜，应用场景和国内/IEC低压开关柜的一次主配电和二次分配电开关柜类似，但又不一样。国内一次主配电开关柜如OKKEN、MNS等，而二次分配电开关柜有PRISMA、ArTu 等，额定电流等参数等级有明显差异。不同之处在于，UL1558和UL891的参数都很大，UL891额定电流最大到6000A，短时耐受电流100kA。和UL1558的7000A、150kA相差不大。
既然是电力和用户侧不同，其自然有不同之处。UL1558是电力系统级的开关柜，系统保护。而UL891是用户终端侧的开关柜。
UL1558需要复杂的控制保护回路，和中压开关柜类似单独使用断路器互感器、微机保护的，低压框架断路器很多是不带脱扣器的，和中压断路器开关柜一样，采用互感器、综保来实现保护，特别是系统保护。
开关柜每个断路器底部配有专用的电子界面(框架断路器自身不配有电子脱扣器)，通过断路器之间的电子界面实现原始数据到系统中央处理器的通讯，接收中央处理器的操作指令，并在断路器上执行。电子界面具有两个CPU，在失去通信的极少数情况下作为后备瞬时和过载保护，由电流传感器供电，实现自动脱扣。这种智能化方案更加适用于工业用户，可靠性高，耐久性强，满足50年使用要求。
UL1558只采用抽出式框架断路器。标准四层隔室设计。有单独的仪表室，隔室之间3mm厚金属板分隔。专用出线电缆隔室，二次通道，顶部断路器起吊装置。有内部电弧故障要求，需要通过IEEE C37.20.7标准内部电弧故障试验。柜体深度大，一般1.6米以上，强度高。

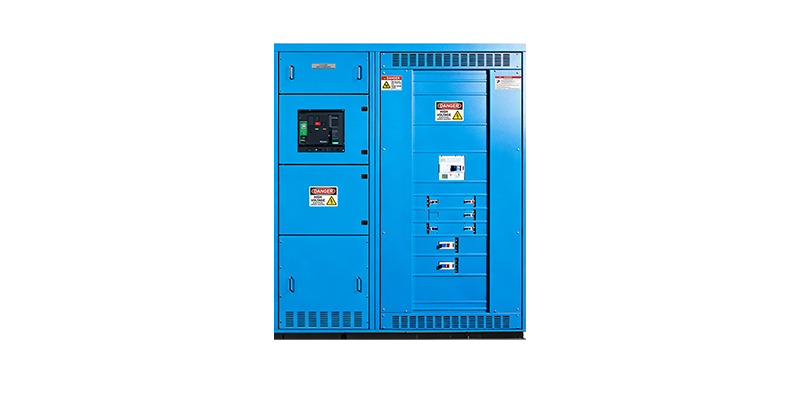

UL891作为终端用户的开关柜，操作简单，传统的891开关柜几乎没有二次回路，全部固定式断路器，手动操作。
不分隔室，母线、电缆、开关安装在一个箱体内部，DEAD FRONT即固定死的前面板，不需要打开既可以操作断路器，安装密度高。无需内部电弧故障防护，NEMA 1（IP2X）防护等级，通风效率高。柜体深度小。一般1米左右。
配电盘最大电流可达6000A，开关短路开断达100kA。不同于开关柜，配电盘安装密度高，简单高效，配电盘无需过大的防护等级，无需内部电弧等级，无需短时耐受电流，无需功能单元之间的隔室分隔，无需过多的二次控制保护，无需复杂的操作机构，无需摇进摇出。这种结构保证了高安装密度下的温升，保证了电缆连接的方便简单，维护操作极为简单，可靠性也极大提高。
北美标准UL891配电盘有其独特的设计要求，标准明确定义了结构要求，水平母线在柜后部中间位置，一般上下两组，最大电流到6000A 150kA。
特别是对于塑壳断路器出线，塑壳断路器必须是水平安装，成组布置Group Type，左右两侧出线，或一侧出线，数量、容量都有定义。
UL891塑壳断路器出线电流可以到1200A，一台配电盘可以安装4个1200A塑壳断路器作为出线回路。
UL891配电盘一般采用铜排直接固定垂直母排与塑壳断路器进线端，塑壳出线侧则配备有电缆端头，即剥好外皮的电缆铜芯可以直接插入塑壳断路器的出线电缆端头上连接，大电流每相可以连接4根300平方电缆。
对于进线柜、母联柜，框架断路器一般采用固定式，DEAD FRONT意味着前面完全固定好的，一般不允许打开，因此采用抽出式断路器也没有意义，有些客户坚持使用抽出式框架断路器，采用门板而不是固定死的盖板，那就需要采用UL1558隔室的隔板要求，防止打开门板后与母线、电缆等带电体接触。这种设计对于温升、开关柜尺寸等都有影响。
美标开关柜有着七八十年的历史形成的体系，不同标准不同应用，自然有其道理。我们把些我们国内开关柜的需求强加到美标开关柜上，不但增加成本，还会对安全、性能等造成影响。
