北美38kV开关柜需要产品认证吗？
根据AI的回答
北美38kV开关柜不一定强制要求进行特定认证（如UL认证），但必须满足北美当地的电气标准，并通过相应的型式试验。具体情况如下：
1.认证（如UL、CSA）非绝对强制，取决于市场与客户要求对于中高压开关设备（38kV及以上），UL（UnderwritersLaboratories）等认证机构的标准相对较少，部分情况下不需要UL认证，但产品必须符合当地标准（如ANSI/IEEE标准）并通过型式试验，出具型式试验报告。
在实际市场开拓中，部分北美客户或特定项目（如供电局项目、部分大型工业项目）可能将UL或CSA（加拿大标准协会）认证作为强制性准入门槛或招标要求，以证明产品符合北美严格的安全标准。因此，是否需要认证需根据具体的应用场合和客户要求来定。
2.必须满足北美标准与型式试验（核心门槛）标准符合性：开关柜必须严格遵循北美标准体系（如ANSI/IEEE系列标准，如C37.20.2、C37.20.3、C37.74等），而非国内标准（GB/IEC）。
这涉及电气参数（如60Hz频率、特定电压/电流等级）、结构（如双层/单层设计、全绝缘要求）及安全规范（如机械联锁、内部电弧故障要求）的全面适配。
型式试验：产品必须通过北美标准要求的全套型式试验（如工频耐压、雷电冲击耐压、短时耐受电流、内部电弧故障试验等），并具备合格的型式试验报告，这是产品进入北美市场的技术准入基础。

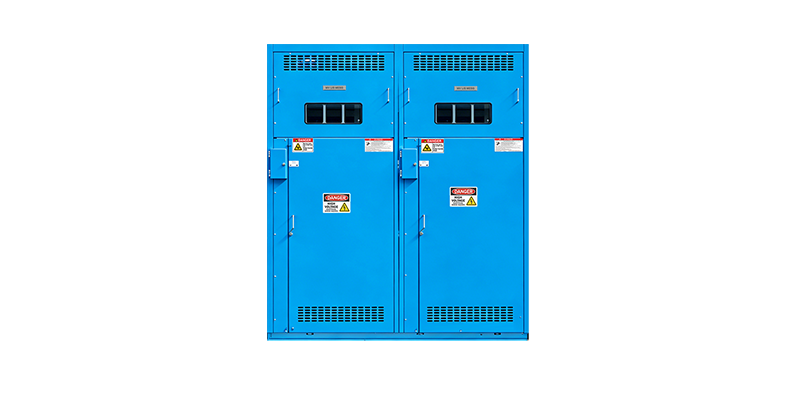

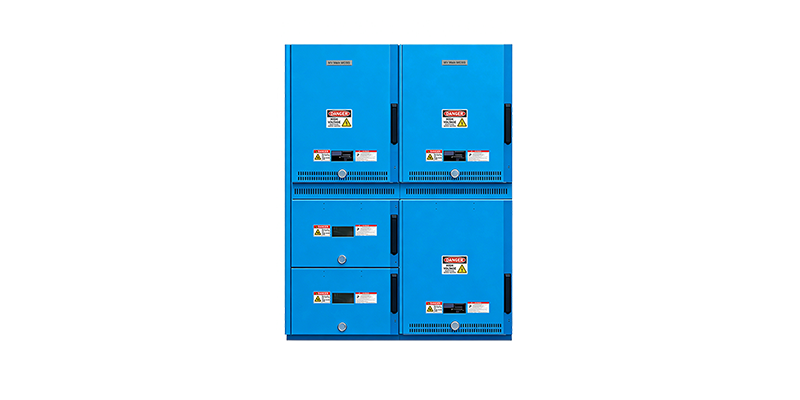

38kV金属铠装开关柜标准IEEE C37.20.2标准，虽说开关柜认证不是一定要有，但元器件的UL认证还是需要的，而且开关柜还是需要通过型式试验验证的。
型式试验标准：IEEE C37.20.2
型式试验项目：
绝缘试验，工频耐受电压、母线绝缘耐压：80kV
雷电冲击耐受电压：150kV
回路电阻和额定持续电流试验
短时耐受电流试验（2s）
峰值耐受电流试验
机械寿命试验，摇进摇出500次循环
辅助手车一次触头的动热稳定试验
接地试验手车的动热稳定试验
材料试验，绝缘材料的阻燃、耐电痕、热循环
母线绝缘的阻燃试验
表面喷涂的盐雾试验
内部电弧故障试验（燃弧型开关柜适用）
美标开关柜需要通过如下试验，并通过UL认证。可以看出不同电流规格的开关柜相间距、柜宽都是相同的，也就是说相同的断路器手车尺寸大小，对每个规格都重复全部试验成本高，时间长，经济性差。通过试验覆盖有效减少费用，为企业降低成本。
ANSI 开关设备标准承认这种复杂性，并规定对所有较低额定值的设备进行试验，前提是测试结果表明它符合所使用的最高额定值。ANSI C37.50 系列中的一些一致性测试标准讨论了验证多个等级的测试原则。这些标准还为测试的设备等级分组提供了指导。
金属封闭开关设备中使用的母线结构是通过单个测试确定多个额定值的典型示例。这种母线结构对于所有电压和短路额定值都是相同的，仅对连续电流额定值有所不同。
为了证明该母线结构的瞬时和短时电流额定值，在最低连续额定电流 1200 A 的母线上进行了测试，该母线使用任何连续额定电流中最小、最弱的铜排。
测试是在最大瞬时电流 132 kA 峰值和最大短时电流 49 kA rms 下进行的，这是任何开关设备所需要的。
很明显，通过这些测试使 1200 A 母线符合该额定值以及所有较低的瞬时和短时电流额定值。可能不太明显的是，在 1200 A 母线上的成功测试也覆盖更高的连续额定电流，例如 2000 A 和 3000 A。这些更高的母线额定值被涵盖，因为它们使用更大的母线，机械强度更高，并且具有比 1200 A 母线中使用的母线更大的热容量。
评级的分组和选择要测试的评级不仅需要全面了解标准，还需要全面了解被测试的特定产品线。不同测试的评级分组可能不同。对于不同的产品或同一产品线中的不同制造商产品，它也可能不同。
上一段中给出的示例适用于相同结构的开关设备，但不一定适用于其他制造商的类似产品。
尽管许多制造商多年来一直在使用这些原则进行设计测试，但并非业内每个人都理解这一概念。为了帮助理解，所有测试报告都将记录任何测试涵盖的附加等级。
说明:美标ANSI开关柜所有额定电流规格的柜宽相同，相间距、极间距相同。对于相同63kA的开关柜，只进行1200A柜型的动热稳定试验是可以覆盖2000/3000A的柜型。如上述基础条件不同，则无法覆盖。
