对于空气绝缘开关柜，空气对流好坏直接决定了母线温升状况的好坏，母线设计竖着放而不是横着放，载流量可以提高10%～20%，别看20%不多，对于温升极限的大电流开关柜，也许就差1～2k，温升就不过。
这里说的竖着放，不仅是母排与地面垂直布置，还有母线与开关柜宽度方向的垂直布置。这样放置的好处在于，减少铜排之间发热的相互影响。母线横放设计简单，可以实现从框架断路器水平端头到水平母线的一根铜排直接连通，不用转接。而且支撑容易，采用母线夹或绝缘板或绝缘子就可以支撑。
对于小电流开关柜，母线横放、竖放对于温升影响不大，而对于大电流，会产生很大影响。水平布置不仅阻挡下部气流上升，还会吸收更多的下部上来的热气，产生更高的温升。垂直布置则可以把整个发热面的热量带走，有利于形成良好的冷空气下面进入，热气上部输出的热量循环。

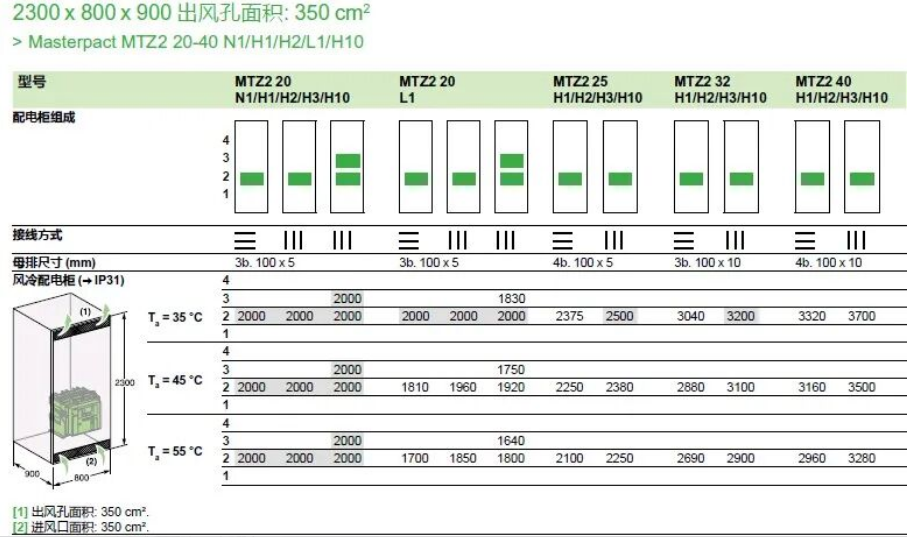

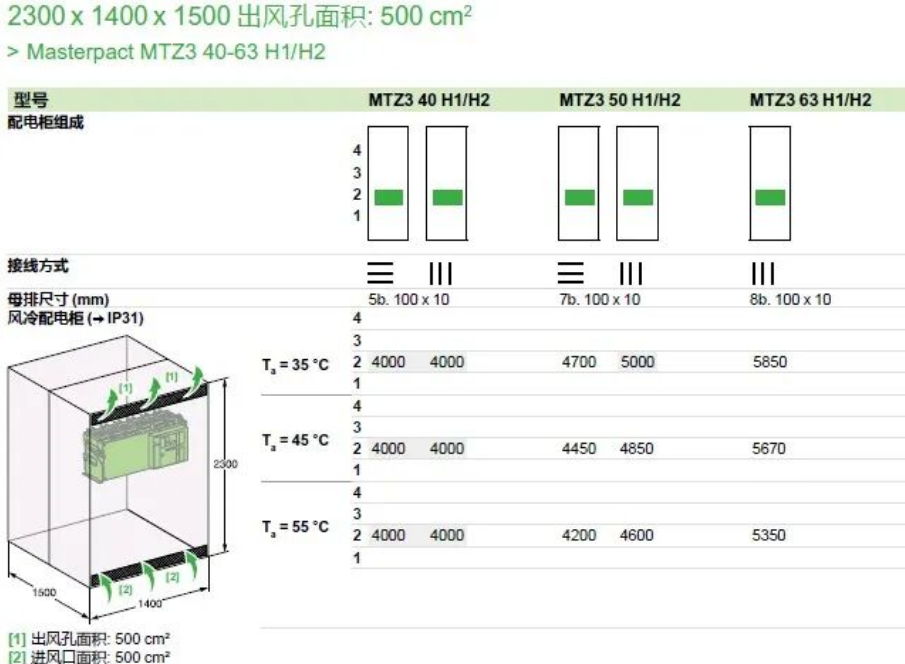

对于断路器铜排连接端头，如某厂家框架断路器，4000A以上就没有水平端头，而全部是垂直端头。3200A垂直端头，水平端头3040A，3040/3200=0.95，4000A，3320/3700=0.8972973 ，水平端头电流仅为垂直端头的90%。而对于更大框架电流的断路器，5000A，4700/5000=0.94，对于6300A，仅适用于垂直端头，35摄氏度环境温度，通风面积500mm2，1.4米宽，1.5米深，2.3米高。
对流的影响，在合理设计通风的情况下，开关柜内部气流向上行走，下部空气压力低，冷空气进入，上部热空气出去，而如果铜排水平放置，如120mm宽的铜排应用于3150A的中压中置柜，两相铜排之间275-120=155mm，1000mm宽开关柜水平切面，气流截面宽度就只有1000-10-120*3=630mm了，如果铜排垂直布置，那么气流宽度就增加了300mm，有效增加对流对控制温升的贡献。

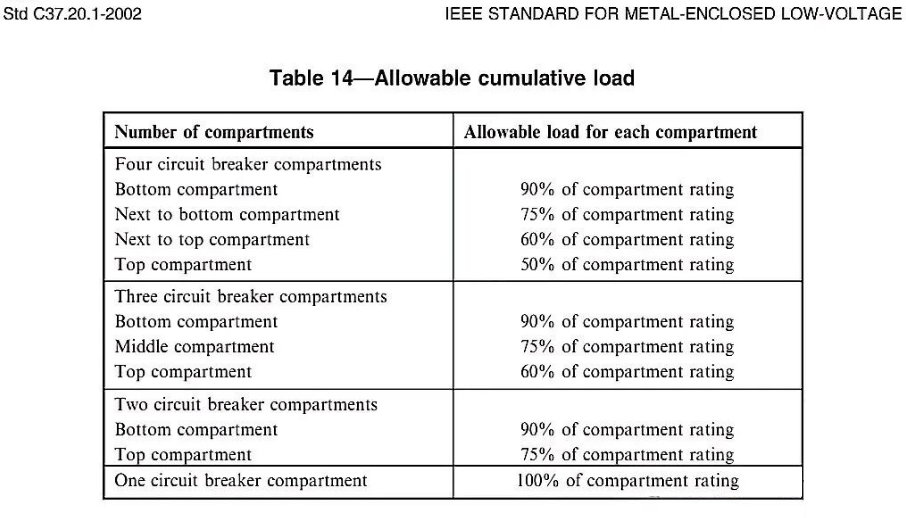

因此开关柜铜排有条件尽量竖直布置，既有利于自身散热，又有利于对流散热。低压开关柜最上层断路器需要降容使用，下部热量向上部累加，断路器无法承受100%额定电流。如果四层断路器，则使用电流从上到下依次为50%—60%—75%—90%。
垂直布置，一般需要更多的连接接头，接头部件作为散热器，可以起到意想不到的作用。特别是断路器端头，抽出式断路器内部触头发热大，这时需要将断路器内部热量散出来，而简单的水平连接散热效果非常差，垂直布置就可以加大散热面积，提高散热效果，并不会因为接头多电阻增大加大温升。
母线搭接面积小，提高接触效率，因为接触压力、接触条件决定着连接处的温升。两片之间缝隙更加有利于散热，缝隙处气体流动速度快，散热效果好。
