北美中压开关柜的二次接线
发布日期：2026-07-03
作者：法腾电力
点击：
北美开关柜的二次接线，断路器隔室即作为断路器手车安装的一次隔室，同时还是包含有控制电源、电流互感器、断路器分合闸辅助开关、断路器手车位置辅助开关、端子以及监测、控制、保护回路的二次隔室。

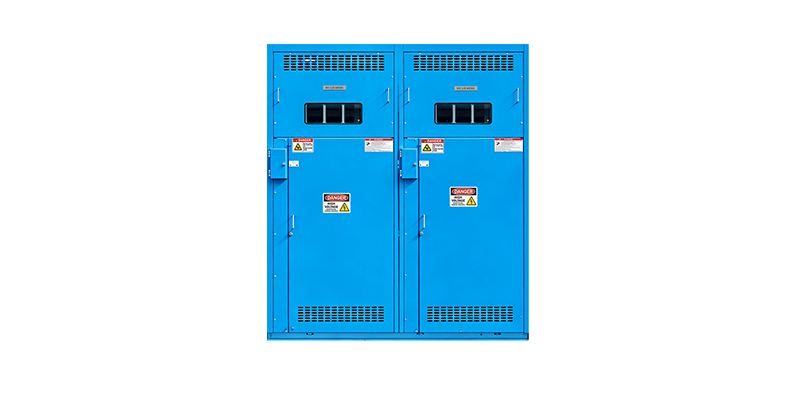

美标开关柜一般36英寸（914mm），断路器不论大电流小电流都是一样宽度的，一般断路器不能太宽，如断路器790mm宽，则两侧共有914-790=124mm，单边124/2=62mm。可以满足二次端子及接线要求，而如果断路器更宽，或是隔室宽度过小，如26英寸开关柜，断路器185mm相间距，宽度600mm，单边宽度只有30mm，无法安装二次端子和二次接线，端子、接线过高就会与断路器手车进出干涉。
一般断路器隔室前部有10英寸（254mm）的深度空间作为二次隔室。即在断路器处于断开试验位置，门板上安装的微机等装置后部不会与断路器干涉。隔室上部、下部也可以作为低压元器件安装，电源控制回路MCB、熔断器等都安装在这个位置。
断路器手车位置辅助开关TOC、断路器分合闸位置辅助开关MOC也安装在断路器隔室内，可以在没有断路器的情况下调试系统，还可以用于大电流的切换。二次插头仅用于断路器的储能、分合闸信号的接入。
电流互感器套在触头盒上，电流值直接连接到安装在断路器隔室门板上的电流表和微机保护，实现过电流、短路等微机保护。底部二次插头，保证断路器手车到达工作位置自动连接，或者三工位实现二次插头的连接。
门板上安装微机保护，分合闸指示灯，分合闸开关等元件，整个断路器出线回路的控制、保护、显示完全在一个隔室内部实现。不像IEC开关柜，电流互感器在柜后，断路器分合闸位置需要通过二次插头连接，所有线都需要连接到低压室，仪表等都安装在仪表室门上。一台开关柜才能实现一个回路的功能，美标开关柜一个隔室就具有一个回路的所有功能，两个回路互不打扰。

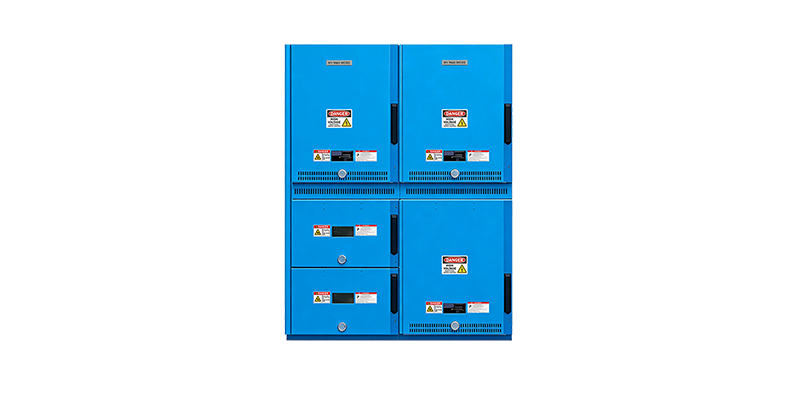

对于内部电弧故障的防护，采用门板上加单独仪表室的方式，隔室密封，防电弧燃烧。同样辅助功能手车隔室前部也作为仪表室，大电流3000/4000A开关柜的上部一般仅能安装电压互感器手车等辅助隔室，或者作为仪表隔室安装更多系统保护回路。当然，具有内部电弧故障等级的金属铠装开关柜，一般有单独的仪表室位于上下两层断路器隔室之间，但由于隔室高度一般仅有500～600mm，不可能把两个回路所有二次元件都安装在这个隔室内部。
一般断路器回路的端子、控制回路等还是就近布置在断路器隔室的两侧、顶部或底部，只是将仪表、开关等安装在隔室内部。TOC、MOC、二次插头、电流互感器都在断路器隔室，就近连接到端子，便于检查维护。
