美标开关柜的电缆规格
美标2/0电缆截面大约是67.4平方毫米。
美标300MCM电缆截面大约是152平方毫米。
美标350MCM电缆截面大约是177平方毫米。
美标400MCM电缆截面大约是203平方毫米。
美标500MCM电缆截面大约是253平方毫米。
美标750MCM电缆截面大约是380平方毫米。

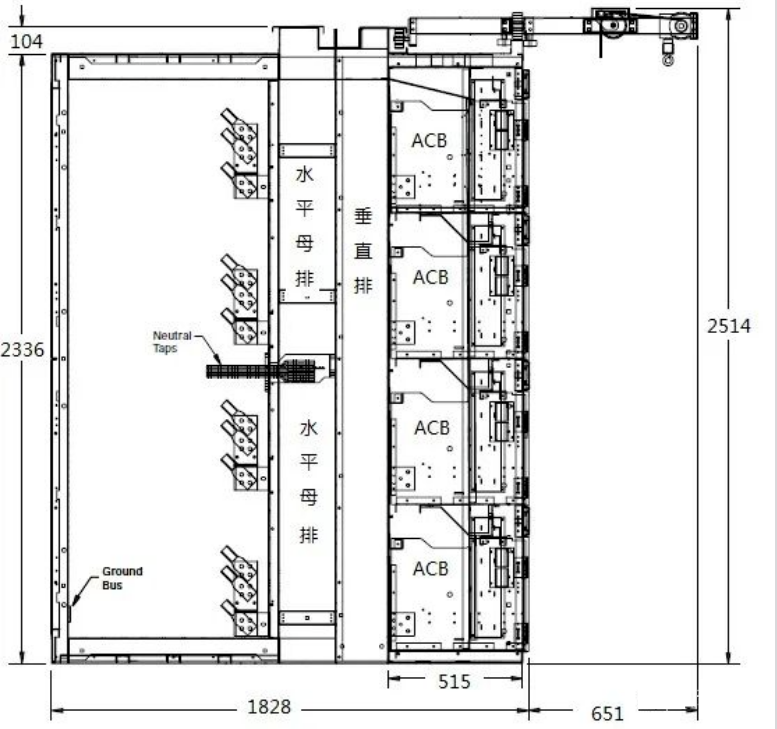

框架断路器进出线
抽出式框架断路器应用于IEEE C37.20.1/UL1558低压铠装开关柜，固定式框架断路器用于UL891配电盘，电缆通过机械LUG（MECHANICL）或压制LUG（COMPRESSION）连接。
机械LUG电缆插入，螺栓紧固即可，压制电缆头则是国内常用的，使用工具把电缆压制在线鼻子里。
1200A采用4根500MCM铜芯电缆，电缆弯曲空间330mm。或是3根750MCM铜芯电缆，电缆弯曲空间483mm。
1600A采用5根500MCM铜芯电缆，电缆弯曲空间330mm。或是4根750MCM铜芯电缆，最小电缆弯曲空间534mm。
2000A采用6根500MCM铜芯电缆，电缆弯曲空间330mm。或是5根750MCM铜芯电缆，最小电缆弯曲空间534mm。
3000A采用8根500MCM铜芯电缆，电缆弯曲空间330mm。或是7根750MCM铜芯电缆，最小电缆弯曲空间534mm。
4000A采用11根500MCM铜芯电缆，电缆弯曲空间330mm。或是9根750MCM铜芯电缆，最小电缆弯曲空间534mm。
5000A采用14根500MCM铜芯电缆，电缆弯曲空间330mm。或是11根750MCM铜芯电缆，电缆弯曲空间需要大于等于534mm。
塑壳断路器出线

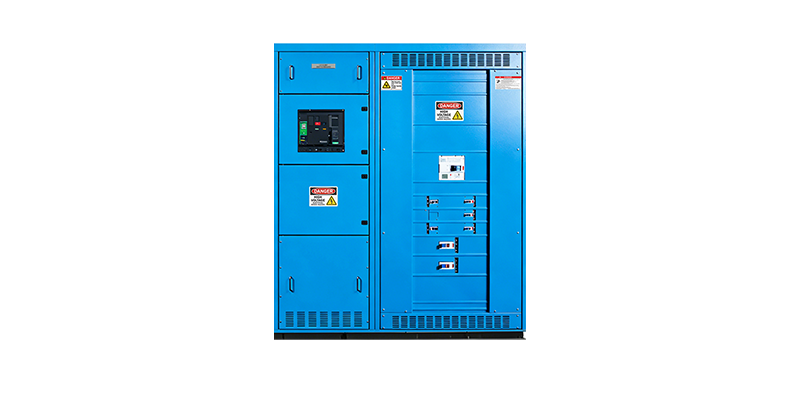

固定式塑壳断路器用于UL891配电盘或UL67配电箱。塑壳断路器一般自带机械LUG，断路器订货时需要说明，厂家标配LUG规格参考如下。
150A采用最大2/0电缆，电缆截面积67.4平方毫米，最小弯曲半径152mm，3根电缆最小弯曲空间190mm。
250A采用最大300MCM电缆，电缆截面积152平方毫米，最小弯曲半径254mm。
400A采用最大400MCM电缆，电缆截面积203平方毫米，最小弯曲半径330mm。
600A采用最大2根350MCM电缆，电缆截面积177平方毫米，最小弯曲半径305mm。
800A采用最大3根300MCM电缆，电缆截面积152平方毫米，最小弯曲半径280mm。
1200A采用最大4根350MCM电缆，电缆截面积177平方毫米，最小弯曲半径356mm。
本文根据UL891标准整理，仅供参考，具体按标准要求执行。
