美标中压铠装开关柜的技术要求
发布日期：2026-08-17
作者：法腾电力
点击：
不像国内中压开关柜都是KYN28中置柜，结构布置，甚至尺寸都是一样的。因此配套断路器手车、触头盒、活门机构、机械联锁等等都是通用部件，几乎没有什么差异。特别是柜壳，多数成套厂家都不自己生产柜体，而是向专业柜体厂家按订单要求采购。
而美标厂家生产的中压铠装开关柜除了宽度尺寸都是36英寸（914mm），都是双层断路器手车布置基本相同外，其它断路器形式，手车及推进机构等都是不同，各有各的特点。因此别说是柜体了，就连活门、推进机构等都无法适配美标断路器，无法采购到。国内中置柜现有的供应链无法提供配套产品。
而现阶段，国内成套设备厂家自己做试验，北美认证中压断路器难度很大，不是技术参数问题，而是试验认证费用巨大，且国产断路器北美客户认可度不高，售后服务等由于北美没有机构也会面临巨大挑战。
因此选择具有美标认证的中压断路器，连同装配有触头盒、活门、二次插头、接地触头、MOC、TOC、ASD的断路器隔室，或者L型框架，组装成柜，可以快速满足用户要求。
快速解决上述问题的方案也简单，采用侧板形式的开关柜，柜体可以适当放大尺寸，如柜宽可以是30英寸762mm，或者是36英寸914mm；柜深可以是100英寸2540mm，因为美标仪表室一般安装在断路器手车前部，隔室一般较深，L型框架包含前部引申导轨，深度一般1.25米左右，后柜需要考虑母线室和上下双层电缆连接，也要1.25米左右。
柜高95英寸2413mm。这样可以适配美标26英寸660mm的L型框架及其断路器。

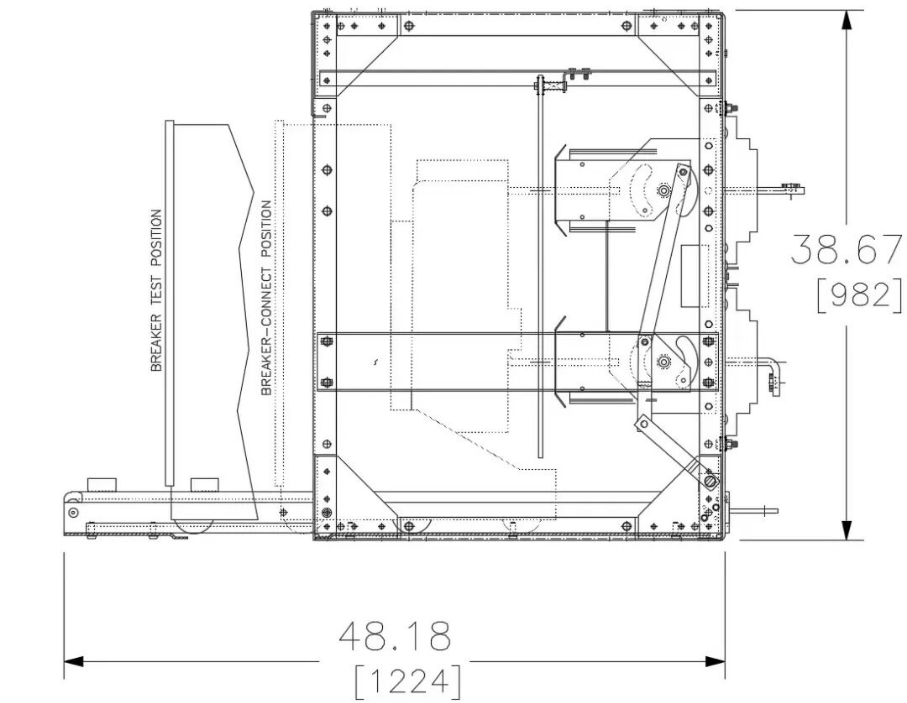

美标26英寸660mm的L型框架及其断路器有伊顿、LS、SCHNEIDER等，电流最大到2000A，断路器相间距178mm，开断电流最大到40kA，可以满足一般工程需要。
而3000A 40kA则采用散件形式组装 或者柜宽38英寸，38×25.4=965mm。L型断路器框架一般宽度914mm，一边可以留有25.5mm侧板连接。

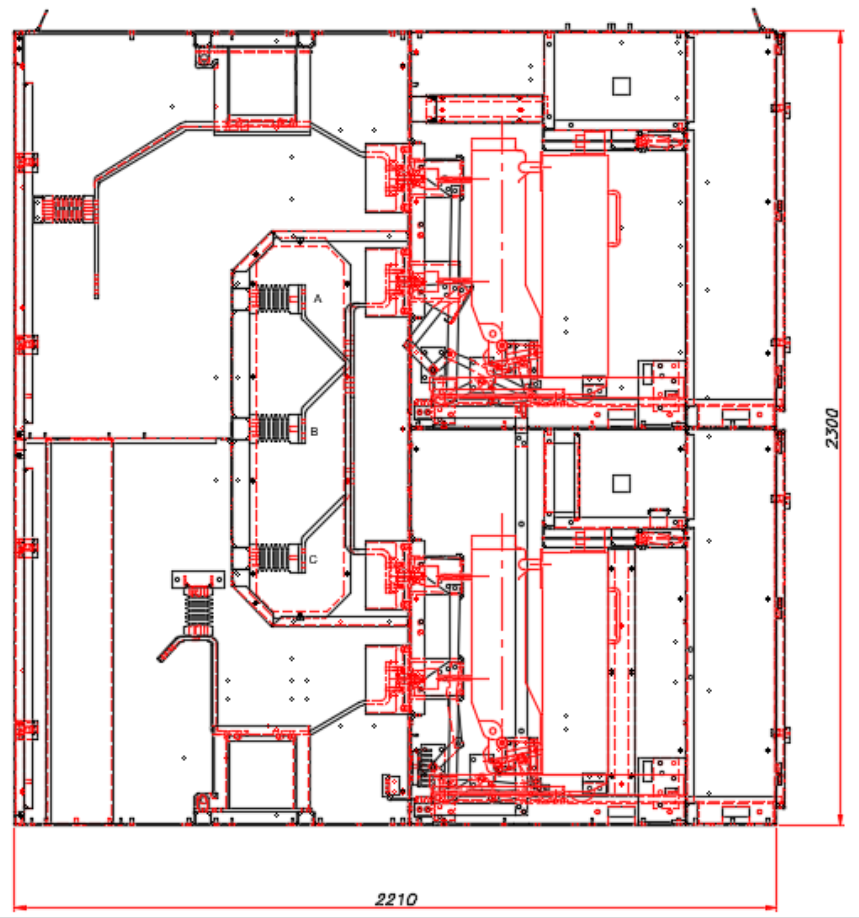

整体侧板结构，前柜根据断路器隔室高度灵活匹配，上下双层隔室布置，中间可以预留仪表室，如L-型框架高1000米，对于95英寸2413mm高开关柜，2413-2000=413mm，413mm高仪表室。而一般美标非燃弧开关柜，仪表室位于断路器前部一般预留10英寸254mm深度用于微机保护等装置，确保断路器在试验位置时，微机保护与断路器不相互干涉。
后柜中间作为母线室，主母线高度居于正中，便于连接上下层断路器分支母线，下部断路器出线铜排提升高度，便于电缆连接，上部断路器进出线，需要设计有电缆通道。
