国产40.5kV开关柜，工频耐受电压95kV，雷电冲击耐受电压185kV，电流1250/2500/3150A 31.5kA。美标38kV，工频耐受电压80kV，雷电冲击耐受电压150kV，电流1200/2000/3000A 31.5/40kA。

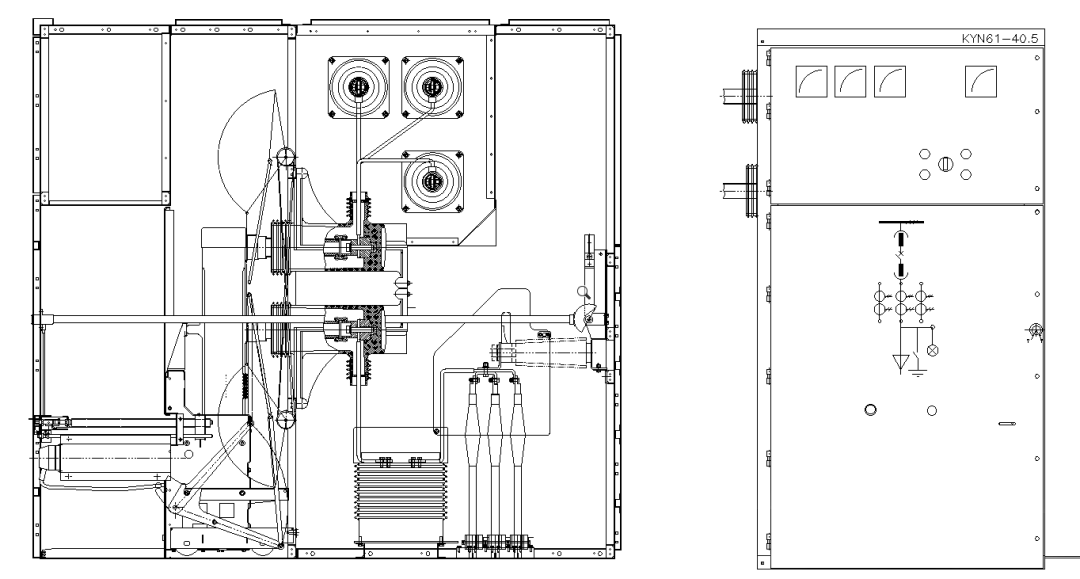

KYN61-40.5kV BIL 185kV,宽度1400mm。落地式断路器通过触头盒与母线和线路连通，环氧支柱式多绕组电流互感器安装在断路器线路侧，接地开关安装在出线电缆侧。

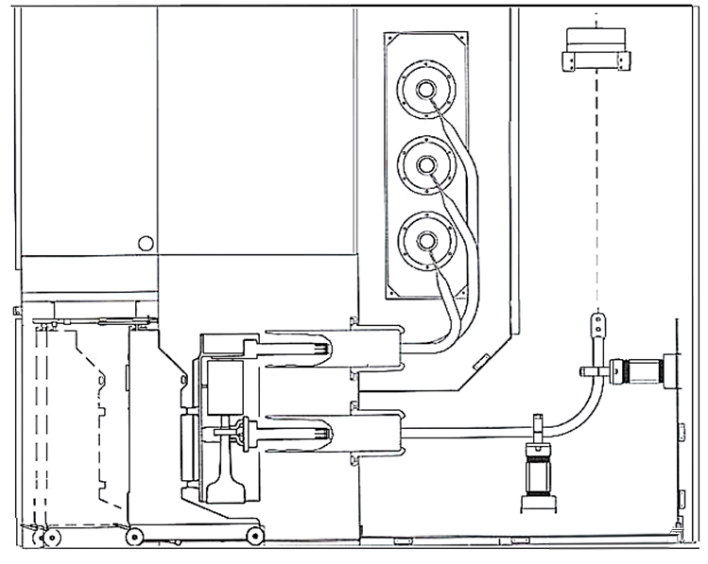

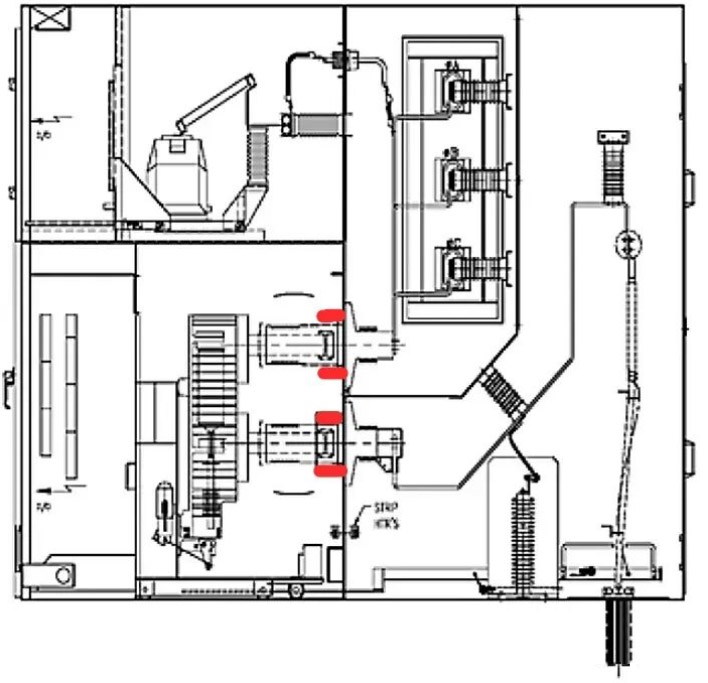

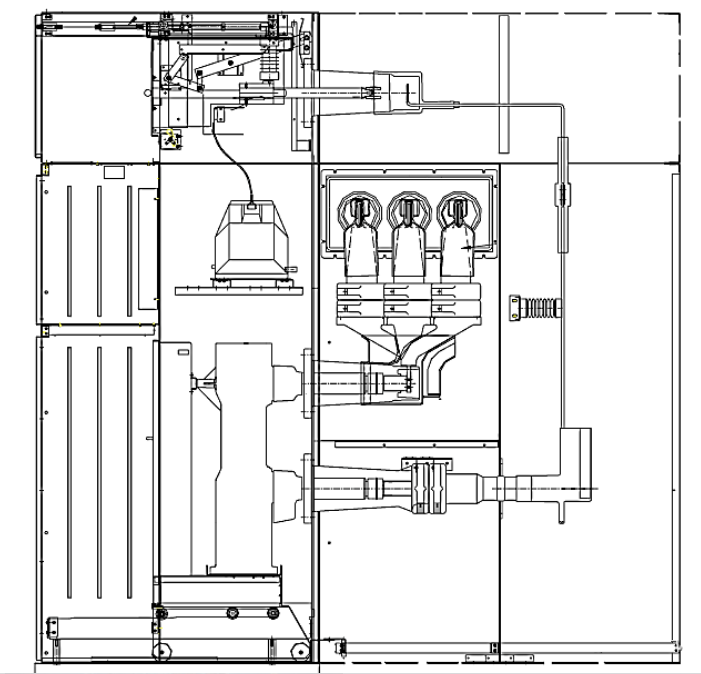

北美38kV开关柜以单层为主，与KYN61一样。也有断路器、电压互感器双层结构。小型化38kV真空断路器，可以满足双层结构，多数是落地式结构，宽度有42英寸1066mm(150kV 雷电冲击耐受电压BIL)、48英寸1219mm(170kV BIL)、60英寸1524mm(200kV BIL)。
电流互感器安装在柜前手车室一次触头盒上，便于维护、更换，每相上下触头盒可以各安装两个CT，每相共可以安装4个CT，这一点和61柜不同，61柜采用环氧支柱式电流互感器安装在电缆室。

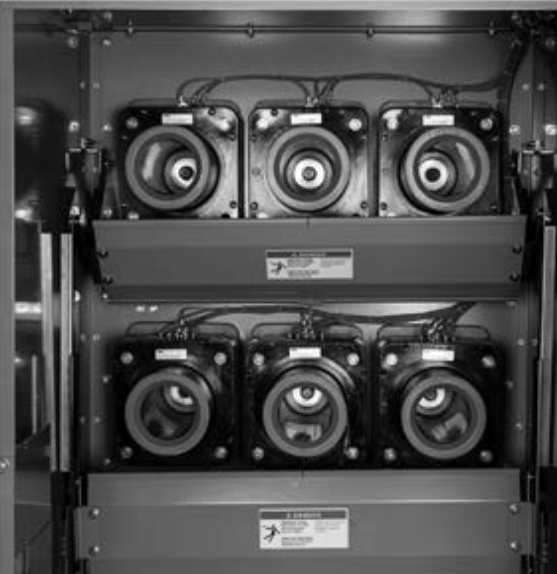

下图美标38kV开关柜触头盒，低压穿心式电流互感器安装在触头盒前部手车室内，这种套管只有采用电容等压屏蔽设计才能满足绝缘和小直径的要求，电流互感器工频耐受电压3kV，冲击耐压10kV，内径只有190mm，无法满足80kV绝缘耐压要求，通过接地屏蔽，实现了功能要求，满足了绝缘性能，尺寸小，安装方便。

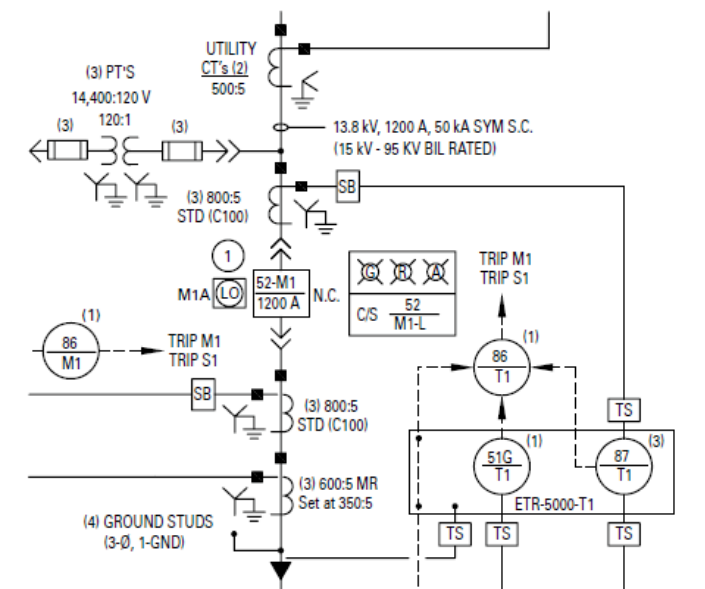

电流互感器也有不套装在触头盒上的，但也是采用穿心式电流互感器安装在母线上，断路器上下端都需要安装，一般一个绕组一个互感器，这是基于北美系统差动保护设计必须的，而且方便更换维修。
美标开关柜采用专用的验电、接地手车作为检验回路是否带电，以及回路安全接地的手段，因此不使用接地开关。而61柜一般配接地开关。
所有带电体封闭在接地的金属隔室内，自动活门，主回路母线导体和连接全部绝缘，断路器隔室门可以作为继电器安装板。
手车驱动辅助触点TOC，固定安装在隔室内部的辅助开关，用来提供断路器在工作位置时的位置信号，TOC/NO当断路器不在工作位置时，辅助开关在常开位置，TOC/NC当断路器在工作位置时辅助开关处于闭合位置。
机构驱动辅助触点MOC，固定安装在隔室内部的辅助开关，用来提供断路器在分、合闸位置时的位置信号，MOC/NO当断路器在分闸位置时，辅助开关在常开位置，MOC/NC当断路器在合闸位置时辅助开关处于闭合位置。
TOC/MOC与国内61开关柜不同，61柜都是安装在断路器上，而北美要求安装在开关柜隔室上。
机械联锁
只有二次回路断开，才可以接近或隔离电压互感器熔断器
下面这点是我们常规断路器不具备的。保持操作人员意外接触弹簧储能机构的释能危害
a) 当断路器机构储能时，联锁应阻止断路器安全从隔室中抽出；
b) 断路器合闸时，联锁应阻止断路器从隔室中抽出
c) 断路器抽出时操作机构自动释能，应提供电气联锁保证断路器不会再次自动储能；
d) 断路器储能状态不能被摇进到工作位置。

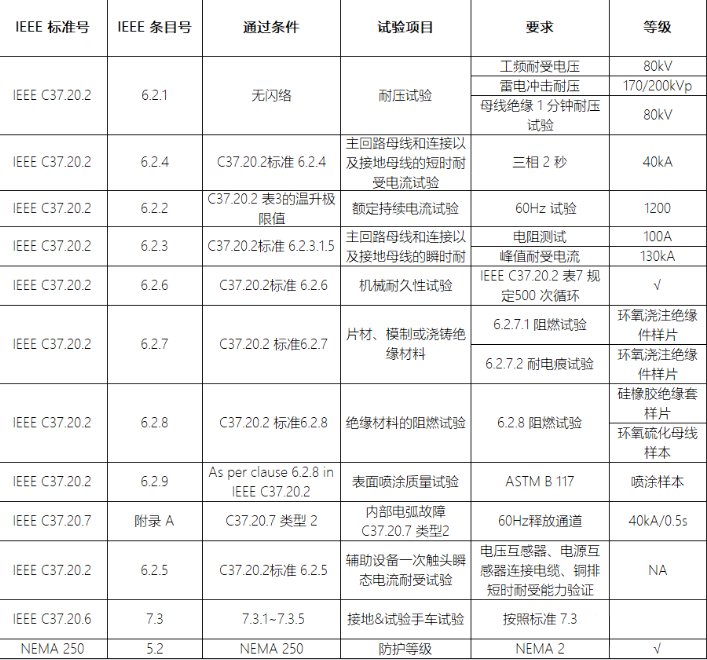

美标开关柜的试验及认可
美标开关柜需要通过如下试验，并通过北美认证，以38kV 1200A 40kA为例，开关柜试验项目如下。
