VGK400小型化开关柜的特点，首先，充分合理利用空间，在保证关键距离，关键尺寸要求的基础上，对开关柜宽度、深度、高度上斤斤计较，把每一寸空间利用好，根据相间、对地绝缘电压的要求，达到系统的相对平衡，多一厘米嫌多，少一厘米又不够。如相间距，根据绝缘要求，12kV的相间和对地冲击耐压75kV，而实际运行A、B、C相间是线电压12kV，而A、C相对地则是相电压12/根号3，也就是6.93kV，如500mm宽开关柜，按照比例分配，AB/BC相间距-导体直径=净距，A对地/B对地-导体半径=净距。

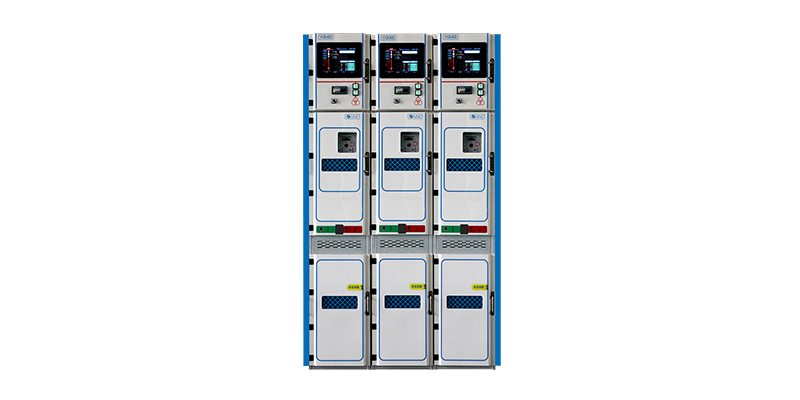

法腾电力设计生产VGK400小型化中置柜
而对于深度方向，通过侧装可以在保证电气距离的前提下。
其次，采用合适的材料，不论是导电材料还是绝缘材料，导电回路充分发挥材、料的利用率，如管型母线，载流量是相同截面积的矩形母线的1.5倍以上，这基于两个方面因素，一是交流电阻小，这是由于交流集肤效应邻近效应对管型母线的影响最小，而矩形铜排则受到很大影响，交流电阻急剧攀升。二是内外部表面积大，通风散热好。
另外管型母线圆形外表面，实现电场的最优化，辅助以环氧树脂硫化绝缘，充分发挥固体绝缘材料的介电系数，从而与空气形成有效梯度配合，使导体表面、绝缘材料与相间、对地空间有效分布，达到系统和谐。
优化设计，提高优化电场，使电场均匀，即使很小的电气电气间隙，也能满足工频和雷电冲击耐受电压的要求。
小型化开关柜的另一特点就是高度智能化集成，一是采用电子式电流、电压传感器，传感器监测的值无需A/D转换，微机保护需要的能量小，因此尺寸小，重量轻。
二是电子式一体化元器件取代了传统分立元件，通过RS485通讯线连接取代很多电线连接，无需过多走线。更有甚者，采用无线通讯，通过LORA等开关柜内部自组网模式，除了必要的电源线外，接线数量很少，这样小型柜就不必为二次线多而烦恼。
三是采用低能量系统，不论是自供电保护，还是低能量脱扣，以及智能除湿装置，这一切都为了低耗能，从而无需过多的电源或电压互感器，以减少尺寸重量。
还有就是系统集成，通过传感器、智能保护装置集成在真空断路器上，断路器成为有大脑会独立思考的AI设备，从而成为完全具有独立功能的模块，开关柜内元器件则大为精简，实现小型化。
还有集成隔离、接地三工位开关的真空断路器，众所周知，清晰可见的隔离断口是电力维护检修的重要安全保证，而隔离断口距离过大已成为小型化开关柜发展的瓶颈，采用双断口等可以实现，但结构复杂，一体化直连设计，共享绝缘设计，可以减少铜排连接等电气间隙，使隔离开关实现空间的最大化利用。
双碳时代，需要减少材料的使用、低功率损耗、高安全可靠、智能化集成的产品，小型柜智能化正是这样的产品，为早日实现双碳目标助力前行。
