MVnex授权柜制造商【技术分享】低压开关柜的结构形式

发布日期:2020-05-21 作者:法腾电力 点击:

概  述

          MLS 是法腾电力采用标准模件由工厂组装的数字化智能柜,适用于交流 50Hz、额定工作电压≤ 690V、额定工作电流≤ 5000A 的供配电系统中,作为电能分配、转换、控制和无功功率补偿之用。

         系统包括以下部分:

         动力中心:主进线柜,模块化设计,额定电流可达 5000A;

         马达控制中心:可采用插拔式和抽屉式单元,适用于馈线及马达控制回路;

         低压开关这种设备的主要作用是控制和保护电力系统,低压开关它是可以通过电网的运行,然后把运行的需要通过一部分电力设备或者通过一些线路进行投入,或者是进行退出运行。低压开关同时还可以..

在发生电力故障的时候从而在电网中切除那一段的故障部分。所以低压开关设备不仅可以保证电网没有故障部分从而可以继续正常运行,继而也可以保正在维修电力故障期间的维修人员的人生安全。此外,对低

压开关柜的操作也非常便捷简单,我们可以在不需要断电的情况下也可以该线路进行检查和维修,低压开关柜内之间的元件也不会相互影响,但是我们还是要注意只控制好低压开关线,从而就可以控制电路的走动路线了。


从结构形式上分,低压开关柜分为固定式和抽出式

(1)固定式:

        能满足各电器元件可靠地固定于柜体中确定的位置。柜体外形一般为立方体,如屏式、箱式等,也有棱台体如台式等。这种柜有单列,也有排列。

        为了保证柜体形位尺寸,往往采取各构件分步组合方式,一般是先组成两片或左右两侧,然后再组成柜体,或先满足外形要求,再顺次连接柜体内务支件。组成柜体各棱边的零件长度必须正确(公差取负

值),才能保证各方面几何尺寸,从而保证整体外形要求。对于柜体两侧面,固考虑排列需要,中间不能有隆起现象。

        另外从安装角度考虑,底面不能有下陷现象。在排列安装中,地基平整是先决条件,但干整度和柜体本身都有一定误差,在排列中要尽量抵消横向差值,而不要造成差值积累,因为差值积累将造成柜体变

形,影响母线联结及产生组件安装异位、应力集中,甚至影响电器寿命。故在排列时宜用地基最高点为安装参考点,然后逐步垫正扩排,在底面干整度较理想并可预测条件下,也可采取由中间向两侧扩排方式,

使积累差值均布。

        为了易于调整,抵消公差积累,柜体宽度公差都取负值。柜体的各个构件结合体完成以后,视需要还应进行整形,以满足各部分形位尺寸要求。对定型或批量较大的柜体制造时应充分考虑用工装夹具,以保

证结构的正确统一,夹具的基准面以取底面为妥,夹具中的各定位块布置以工作取出方便为准,对于柜体的外门等因易受运输和安装等影响,一般在安装时进行统一调整。

(2)抽出式:

        抽出式是由固定的柜体和装有开关等主要电器元件的可移装置部分组成,可移部分移换时要轻便,移入后定位要可靠,并且相同类型和规格的抽屉能可靠互换,抽出式中的柜体部分加工方法基本和固定式中

柜体相似。但由于互换要求,柜体的精度必须提高,结构的相关部分要有足够的调整量,至于可移装置部分,要既能移换,又要可靠地承装主要元件,所以要有较高的机械强度和较高的精度,其相关部分还要有

足够的调整量。

        制造抽屉式低压柜的工艺特点是:(1)固定和可移两部分要有统一的参考基准;(2)相关部分必须调整到最佳位置,调整时应用专用的标准工装,包括标准柜体和标准抽屉;(3)关键尺寸的误差不能超

差;(4)相同类型和规格的抽屉互换性要可靠。

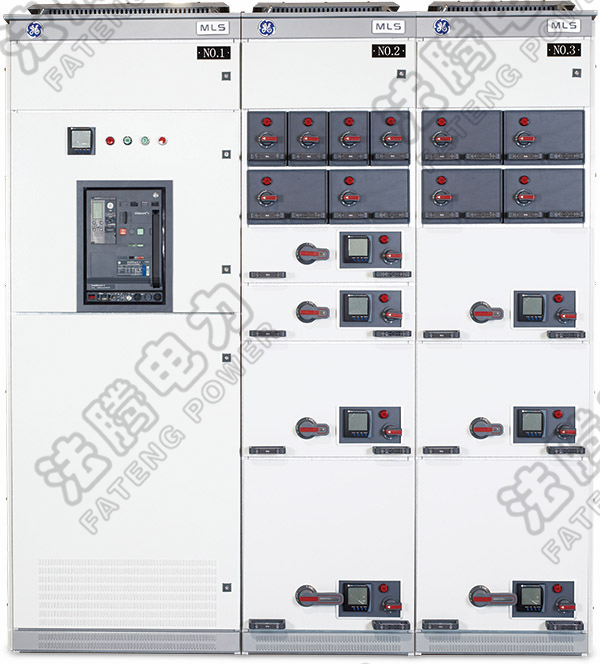

MLS数字化智能低压柜
