技术 | 低压开关柜中的刚性母线

发布日期:2021-02-24 作者:法腾电力 点击:


母线–加工,弯曲和整形


母线构成了每个低压开关设备的真正“骨干”。主母线和分支母线提供并分配能量。创建母线通常需要机械加工,弯曲和整形,这需要高度的专业知识,以避免削弱母线或产生杂散应力



成形和连接低压开关柜中的刚性母线

排之间的连接也是如此,其质量取决于接触区域的大小和条件以及该接触的压力(螺钉的数量和紧固的有效性)


  • 接触面积
  • 接触压力
  • 接触区域的状况
  • 加工铜排
  • 弯曲杆



1.接触面积
接触面积(sc)必须至少是钢筋(Sb)横截面的 5倍。对于主母线连续性连接,Sc> 5×Sb,建议在整个母线长度上建立接触,以确保最佳的热传递

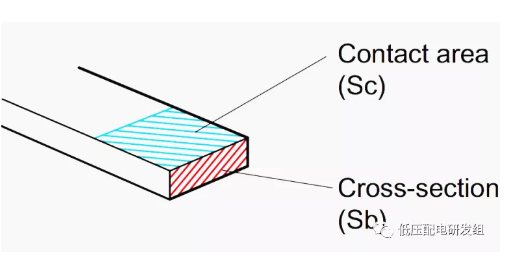

图1 –母线接触面积和横截面

对于分支母线,接触面积可以更小,符合条件Sc> 5×Sb。对于设备连接板,必须在板的整个表面上进行接触,以在额定电流下使用

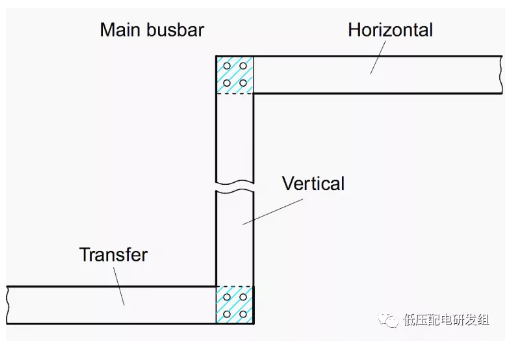

图2 –母线接触区域
图3 –连接板表面

图4 –延长杆,适配器或吊具上的连接

2.接触压力
排之间的接触压力是使用螺钉提供的,螺钉的尺寸,质量,数量和拧紧扭矩根据杆的电流和尺寸来选择。

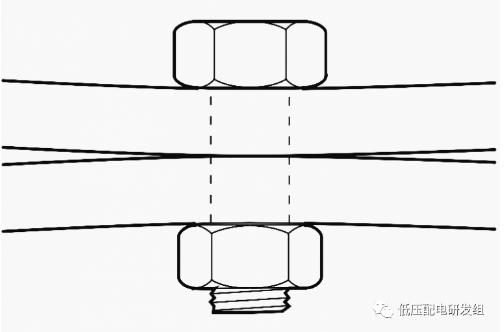

拧紧扭矩过高或螺钉不足会导致变形,从而减小接触面积!因此,建议通过增加紧固点的数量并使用宽垫圈或背板来分配压力
图5 –母线接触压力

防止松动的装置:

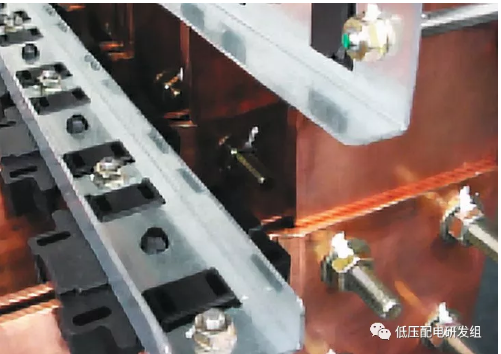

图6 –防止松动的设备

施加标记(油漆,脆性涂层)会显示出松动,也可以用来检查紧固是否正确执行

图7 –施加标记(油漆,易碎涂层)

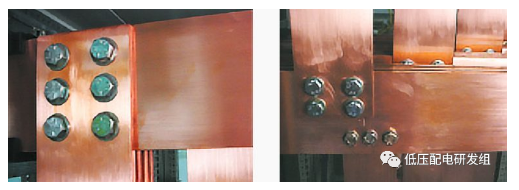

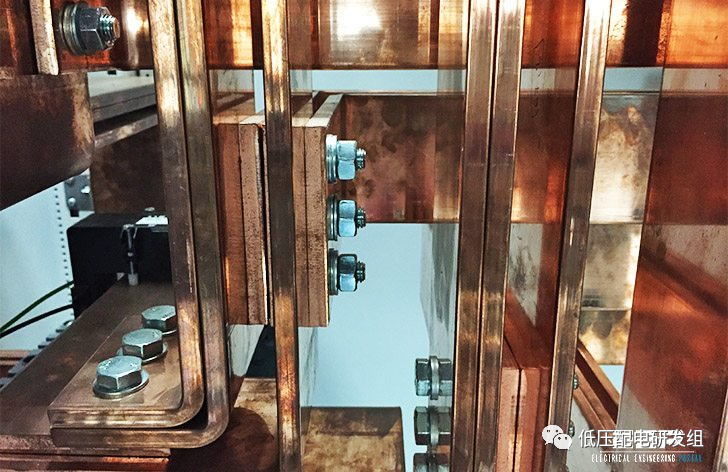

图8 – 左:120 x 10 bar(4000 A)上的连接;右:双重连接:100 x 10 bar(3200 A)和80 x 10 bar(2500 A)共用120 x 10 bar

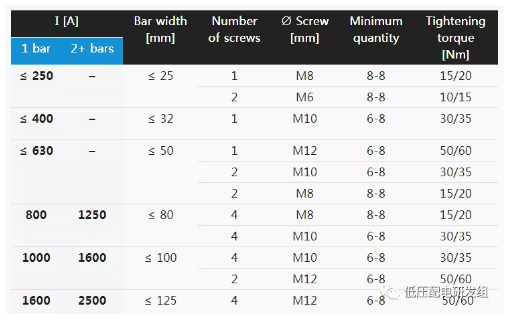

推荐的螺丝和最小特性

过高的拧紧扭矩会导致螺栓的弹性极限超出极限,并导致铜蠕变

3.接触区域的状况
除了明显的  氧化(显着的发黑或碳酸铜或“铜绿”的存在),铜排不需要任何特殊的准备。

禁止使用酸水进行清洁,因为除风险外,还需要中和和冲洗。可以按照打磨的方向进行表面磨光(240/400颗粒),以使相接触的铜排的“划痕”垂直

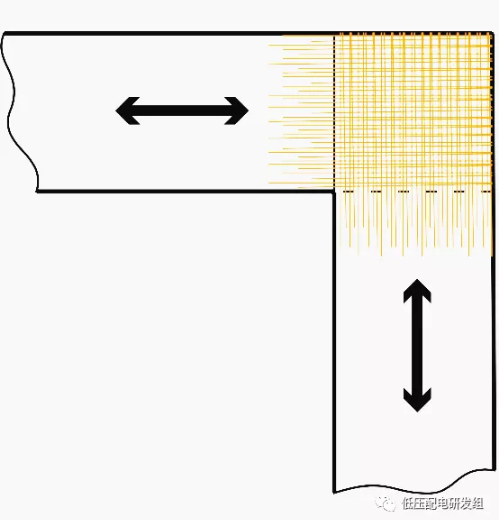

图9 –母线接触面积状况

4.加工铜排
就行业而言,铜是一种柔软的,“油腻的”或“粘性的”金属。成型通常在干燥条件下进行,但对于高速切割或钻孔操作(最高50 m / mn),必须进行润滑

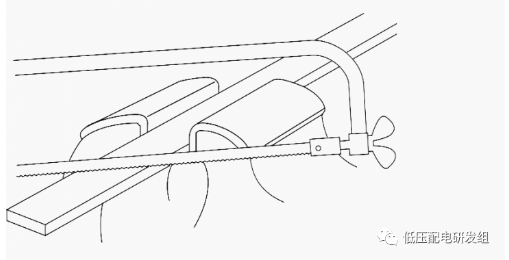

图10 –在虎钳中进行锯切(8D中齿)

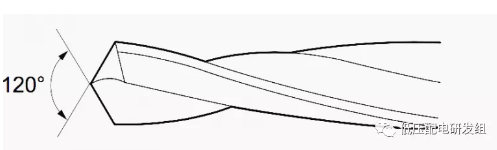

图11 –可以用钢钻头打孔,但是最好使用特殊的钻头(带细长的凹槽,以便于切屑的拆卸)

液压打孔机用于轻松打出精密孔... 且无切屑

5.弯曲母线
强烈建议对排进行全尺寸绘制,尤其是对于排的弯曲和堆叠

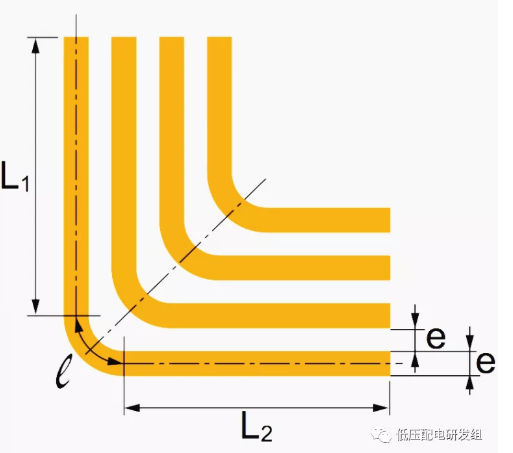

图12 –弯曲母线

这些排由其厚度“ e”隔开。弯曲前的总中心线长度是不受任何变形影响的笔直部分(L1 + L2)与中性线上的弯曲元素的长度之和(理论上在金属厚度的中心)

弯曲到90°
l =(2πR)/ 4 =(2r + e)×π/ 4
有用的公式:l = R×1.57
图13 –将母排弯曲到90°

弯曲到任意角度α
l =(2r + e)×π×(180 –α)/ 360

r  是弯曲半径(或工具的半径)
R  是中性线的半径R = r + e / 2
l  是到中性线的长度
图14 –弯曲到任何角度α

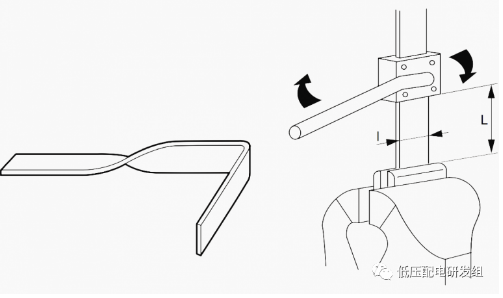

产生转折
扭曲的长度L至少是排宽度l的两倍:
图15 –产生扭曲

计算注意事项!
计算必须基于所述使用工具和其实际的弯曲半径r进行
折弯机弯曲:r = 1至2e

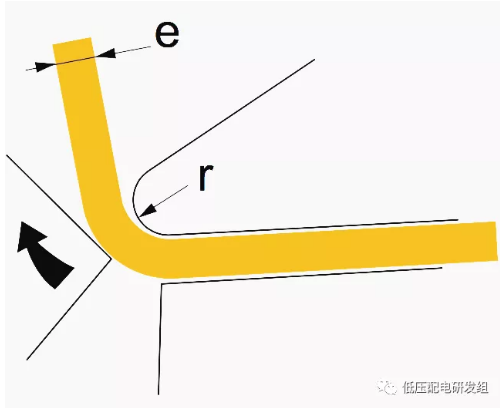

图16 –弯曲机上的弯曲:r = 1至2e

V形块弯曲:r min.= e
