美标准IEEE C37.20.1。
从开关柜正面看，三相组装开关柜母线和一次连接上的相位排列应为1、2、3（或A、B、C），从前到后、从上到下或从左到右。某些类型的设备可能需要其他定相装置和中性导线。在这些情况下，应适当指示相位。
低压开关设备应为用于与进出电缆进行电气和机械连接的设备提供空间。每个电缆终端连接点应符合NEMA CC1-1993的螺栓孔要求。主母线接头，当提供螺栓、螺母和垫圈用于将直通母线连接到其他部分时，螺栓的长度应使绝缘完整性不受损害。
与接地母线的电路连接应确保无需断开接地母线以断开与接地总线的任何连接。应为所有可拆卸元件提供接地连接，以确保框架和机构接地，直到主电路断开，可拆卸元件移动到安全距离。（测试和断开位置的定义见IEEE Std C37.100-1992。）
当安装在金属开关设备结构上时，仪表、仪表变压器、仪表、继电器和类似设备的外壳在通过金属安装硬件固定到这些结构上时应被视为充分接地，并有足够的措施穿透漆膜（见6.3.3）。当设备安装在门上时，门应与主结构粘合，最小粘合强度为No。14 AWG导线或等效导线。
穿过铰链的接线应适用于此用途，如以下标准所定义：
a） 电线应具有足够的灵活性，以承受反复的门移动，而不会损坏电线股或绝缘层，以及
b） 当电线穿过铰链时形成的环应固定在设备的两侧，使可忽略的应变传递到固定件之外的电线上，以及
c） 在固定件之间保护电线环，以在门移动时提供一定程度的保护，防止电线绝缘层损坏。
d） 操作门时，钢丝圈扫过的路径中不允许有锐边或物体。
e） 14号AWG及以上电线应为C级或D级绞合线
应为穿过金属板、屏障或线槽的接线提供电线保护和支撑、套管、垫圈或其他机械保护。接线应得到充分支撑，以防止应力对导体或绝缘造成任何形式的损坏。
接线额定电压为600 V，温度为90oC，具有阻燃性，并应符合NEMAWC70-1999/ICEA S-95-658的要求。首选电线为NFPA 70-2002（NEC）中列出的SIS型。符合本条款要求的其他电线也是可以接受的。

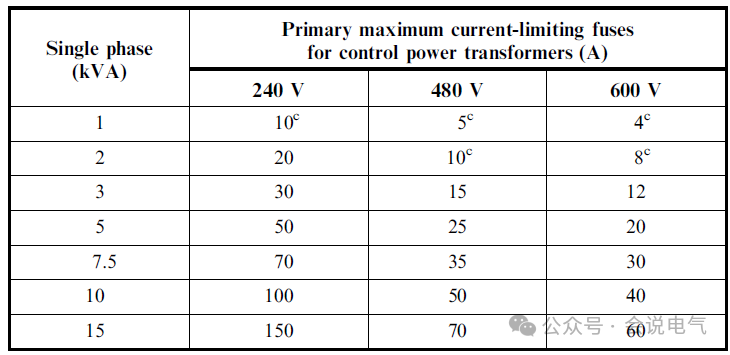

控制电源变压器
用于将设备连接到主电路的开关、保险丝拔出器和塑壳断路器应采用死前设计。
接线装置
室外开关柜中提供的照明灯具应采用一种类型，其位置应使灯具可以在不切断主要设备电源的情况下安全更换。便利插座应为两极三线接地型，并由a级接地故障断路器保护。
通风口和排气口
泄压或通风开口的布置应使正常运行期间逸出的气体或蒸汽不会危及操作开关设备的人员。
服务断开方式
指定为服务断开装置的开关设备组件的设计应使其能够按照NFPA 70-2002（NEC）第230条的适用规定进行安装。
低压开关设备组件的材料应为适当支撑的金属板。每个断路器应安装在单独的金属封闭隔间内，必要时进行通风。低压开关柜内隔间之间的通风口应确保断路器中断产生的气体不会影响相邻隔间的运行。当包括母线分段断路器时，应在母线室中提供屏障，将单独的母线段相互隔离。如果不涉及母线分段断路器，则母线室中不提供屏障。如果母线和连接件具有内部屏障，则应提供适当的绝缘或间隙。
隔间之间的屏障不得小于MSG No.11（标称厚度3mm）。所有其他盖子、屏障、面板和门不得小于MSG 14号（标称厚度1.9毫米）。低压开关设备所用金属板的最小厚度基于钢材的使用。如果使用其他金属，则应修改厚度，以提供等效的强度和挠度。例如，如果使用屈服强度为140MPa的铝合金板代替钢来提供等效的强度和挠度，则要求将上述规定的厚度增加50%。

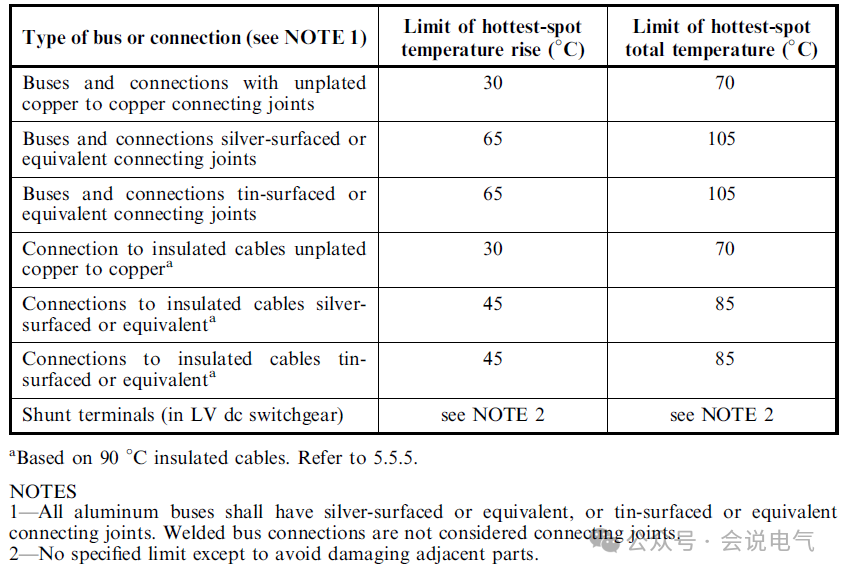

母线和连接应裸露，除非有必要进行绝缘。母线应安装在105级或更高绝缘层上。
结构前部应配备铰链门，以覆盖每个断路器室。还应提供足够数量的可拆卸顶板和背板，以便进入母线和连接室。对于带有固定式断路器的低压开关设备，可以在断路器室的前部使用上盖。
为便于搬运，用于检查和维护的盖板面积不得超过1.12平方米或27公斤，除非它们配备了起重装置或铰链。为防止接触到与电源电路保护器相关的通电保险丝，应提供联锁门、盖子或屏障的方法，以便在断路器处于打开位置之前无法打开。
应提供用于关闭和跳闸手动操作断路器以及手动跳闸电动断路器的机械装置，并且应易于接近，而不会将操作员暴露在带电部件上。手动操作断路器的限制见IEEE标准C37.13-1990。
室内应用的低压开关设备应为通风外壳，主要用于提供足够的保护，防止与封闭设备接触。
