B柜作为中高端应用，在数据中心、基础设施、工业系统中广泛使用，B柜在国内使用超30年历史，近20年来由中国本土化团队接管产品升级研发等工作，产品有些国产变化，但主要特点还是坚守，保证B柜在技术上、应用安全性的优势。虽然产品与国内的技术规范有些差异，如母线搭接、梳型母线夹、净距爬距等，但拥有几十年的设计经验、试验检验、运行验证等证明，不影响其在国内大中型项目的使用。
首先，母线使用5mm厚铜排，不论水平母线还是垂直母线，5mm厚，20-200mm宽度，薄母线受到集肤效应邻近效应影响小，从焦耳效应的角度来看，固体导体中发生的情况与所有电流都在厚度为 δ 的外围层或壳中传输的情况相同，该壳中的电流密度是均匀的，而在中心：
δ=1/2π*√（10*ρ/μf）
这里：
δ：外壳厚度，单位为米
ρ：电阻率，单位为Ω/m
μ：磁导率，真空为 4π x 10-7
f：以赫兹为单位的频率

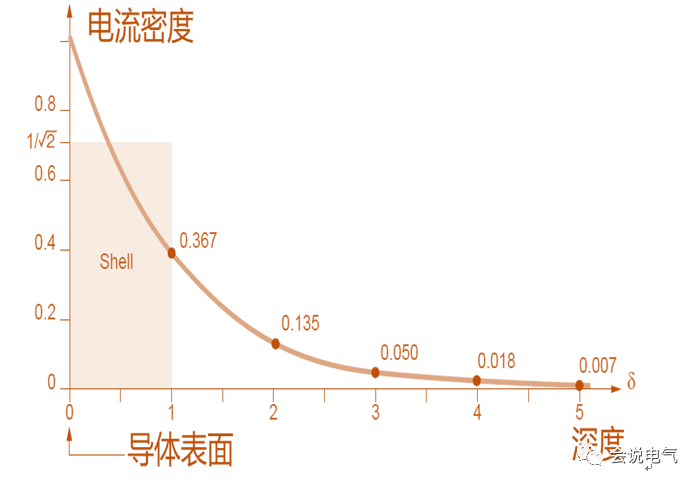

实际上，密度从导体的外围到中心呈指数下降。在 δ 深度处，密度仍然是
1/e=0. 367，假想壳的概念假设壳中的平均密度等于1/√2 倍周边密度。
从实际的角度来看，知道ρ、μ 和 f 3 个值，外壳或穿透深度可以非常快速地判断出导体的金属是否正确使用。在 50Hz 时，铜的表皮为 8.5 毫米，铝的表皮为 10.5 毫米；这表明使用直径20 毫米的铜或铝棒材是一种浪费。

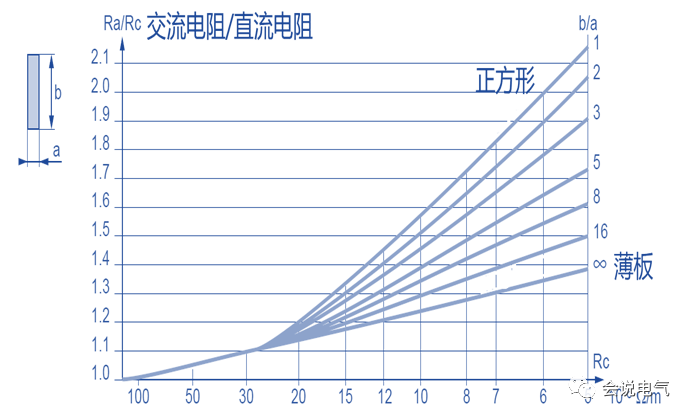

可以看出b/a=1即正方形截面，交流电阻与直流电阻比将近2.15，而薄板b/a趋于无穷大时，交直流电阻比只有近1.4，载流量提高53%，减少大量能量损耗。对于5*100mm铜排b/a=20，与10*50mm铜排b/a=5对比，交流电阻大幅减少。
母线搭接长度，5mm厚铜排，搭接长度5*5=25mm，即母线与母线搭接不是全面搭接，仅搭接部分，理论、试验、运行均证明不论是温升、还是承受短路电流，都是可靠安全的，节省铜排使用。断路器端头、铜排垂直布置，有利于温升。
其次梳型母线夹，通过夹板式结构固定，浮动母线夹与固定母线夹混合安装，承受电动力。增强尼龙母线夹，强度高，材料使用少。梳型母线夹可以根据铜排不同根数随意组合，也可以实现分节布置，如上部框架断路器电流大，铜排可以是4根，下部塑壳断路器出线，则可以仅用2根，无需特殊结构更改。

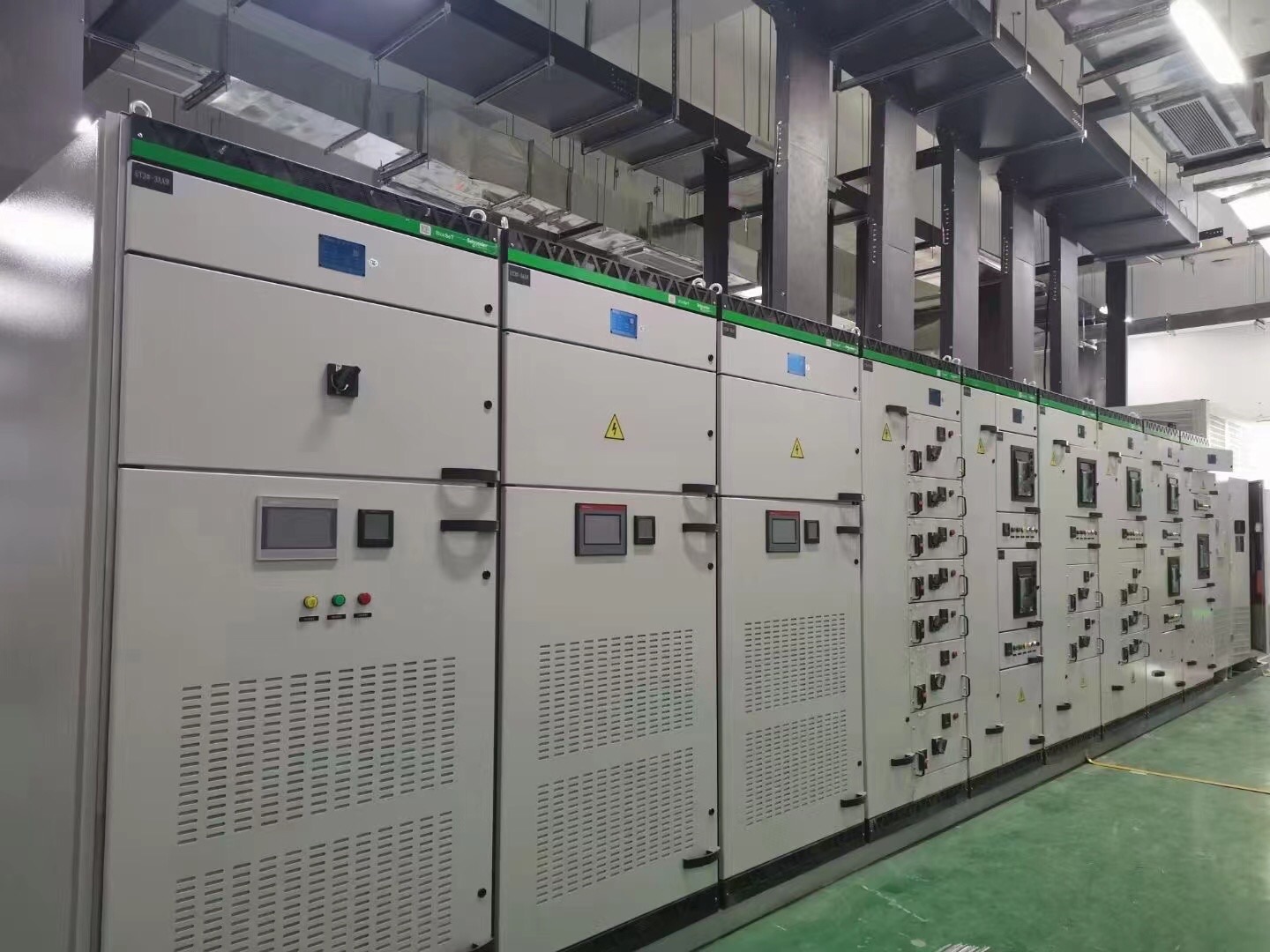

施耐德授权法腾电力生产BlokSeT预智低压成套设备
第三，B柜的抽屉优化后采用OKKEN柜抽屉结构，双夹头触头，插拔力小，触头磨损少，大电流抽屉也无需摇进机构。
垂直母线侧面封闭隔室设计，固定分隔式FORM3/4分隔类型。实现框架断路器和塑壳断路器混装。虽然铜排使用量有所增加，但各回路连接方便，互补影响，垂直母线载流量大。母联、进线均采用侧面垂直母线，对于数据中心等安全可靠性要求高的场所非常适合。
独特的通风设计，开关柜上下高度差越大，风压越大，越有利于气流对流，上下部横梁处孔板通风面积大，根据不同IP防护等级设计，采用普通网孔、增加网板或增加密封条用于防水设计。
