北美低压开关柜标准IEEE C37.20.1，对应UL 1558标准。美标低压开关柜属于金属铠装开关柜形式，采用抽出式框架断路器，隔室之间金属隔板相互分隔。低压柜前部有标准4个隔室，即由上到下可以安装4台抽出式框架断路器，框架断路器电流达2000A，IEEE C37.20.1标准有明确定义，对电流降容系数都有规定。
开关柜水平母线位于柜体中后部高度中间位置，由上到下N、A、B、C相，采用绝缘子或绝缘板支撑，绝缘材料需要符合北美电接触材料的阻燃、CTI等UL黄卡认证要求。水平母线一般采用1/4英寸厚，宽度有4、5、6英寸，即6.35mm厚，101.6mm或127mm或152.4mm宽铜排，不同电流有不同规格，如5000A可以采用6拼6.35x127mm铜排。美标低压开关柜水平母线电流最大到10000A，短时耐受电流最大达150kA。
水平母线一台开关柜一段，通过柜间连接铜排现场拼柜后连接。框架断路器如何和主母线连接？这就需要垂直母排，垂直母排位于开关柜中前部位置，采用绝缘子或绝缘板固定，向后与水平主母线连接，向前与每一台框架断路器进线侧连接。垂直母排的电流也很大，最大达8000A，短时耐受电流达100kA，因为连接断路器很多，所以要满足所有出线负载要求。

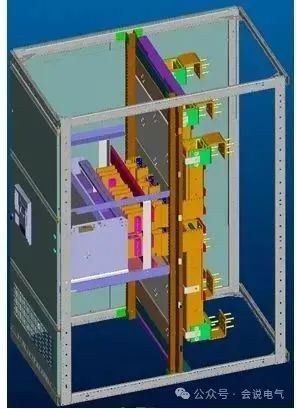

下图为母联开关柜，垂直(分支)母排位于断路器后面，为实现较大电流，采用10×200mm扁铜排长度方向折弯成L形，两拼L形铜排面对面布置，电流达6000A，可以看到每一相垂直母排上部有U形折弯排，这个排就是用来与水平母线连接的，分别连接上下两组水平母线。母线的固定采用绝缘板，对于150kA短时耐受电流的，也有采用整块GPO-3型绝缘板固定，需要铜排穿过的地方开口。
其它柜型的垂直母排也有类似设计，满足大电流要求，节省铜排用量。框架断路器又是如何出线呢？出线排则是见缝插针，从垂直母排和水平母线的缝隙中，由断路器出线端头直接连接到柜后部，出线排在垂直母排三相之间的左右缝隙中穿过，同样在水平母排三相之间和其它位置的上下缝隙中穿过。
一般四台1600A框架断路器开关柜宽度20英寸，也就是说508mm宽，需要在这么窄的空间里安装垂直母排、水平母线以及交叉通过的出线排需要精细设计和可靠的绝缘固定系统保证，因此北美低压开关柜大量使用GPO-3型绝缘板，定制加工用于母线支撑固定。
柜后部一般有20英寸508mm深度空间用于电缆连接。北美开关柜电缆头需要装配好给客户，有线鼻子和机械压接头两种形式。
综上所述，北美低压开关柜结构非常紧凑，意味着必须采用足够多，足够强可靠的材料才能满足绝缘、温升要求，也才能保证长期50年可靠运行的需要。
