北美低压配电柜载流量和搭接面积

发布日期:2025-07-28 作者:法腾电力 点击:

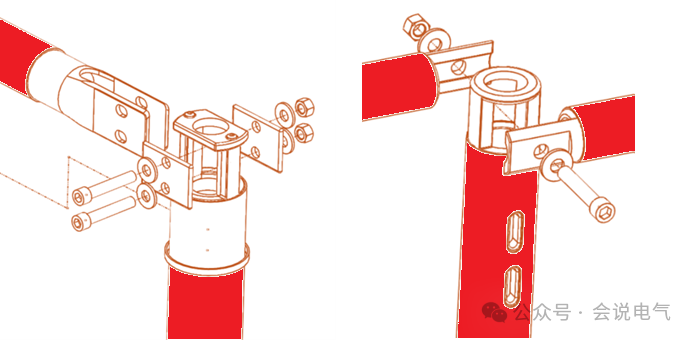

最新版GB/T5273-2016(替代GB/T5273-1985),基于IEC62271-301:2009。在形式与尺寸中已经取消了端子的外形尺寸,删除了附录A按额定电流选用接线端子尺寸的推荐值及其连接方法和附录B接线端子电气连接时的力矩推荐值。意味着母线搭接无需满搭接,即无需满足搭接长度需要和宽度一致的要求,制造厂可以根据产品设计决定母线搭接长度及螺栓数量、自行决定螺栓的拧紧力矩


对于母线,我们可以根据经验,或一些计算得出母线的电流密度,根据密度决定使用铜排的规格。


搭接处的电流密度,北美低压配电柜有定义,3000A以下铜导体的电流密度不得大于1.55A/mm2,铝导体,任何电流等级下电流密度不得大于1.16A/mm2,对于黄铜导体,不大于600A的电流密度是0.78A/mm2。

采用铜导体,如3000A,即需要铜排截面积3000/1.55=1935.48mm2,也就是说铜排截面积不得小于1935.48mm2,因此可以采用2根100×10铜排,截面积2000mm2。采用铝排,则截面积要大于3000/1.16=2586.20mm2,需要采用2根

120×12=1440铝排。

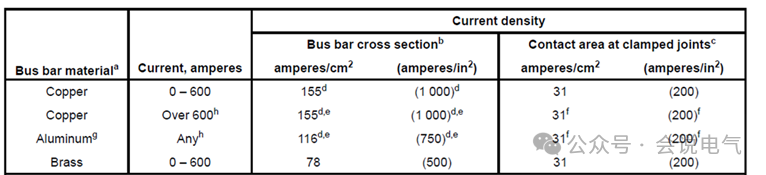

上表角标说明如下:

a-并联的多条母线应采用相同的材料

c-在确定螺栓或铆接连接的接触面面积时,不得减去包含螺栓或铆钉的孔的直径,也不得增加螺钉、螺栓、垫圈或铆钉的直径和面积。

f-接头用螺栓连接并镀银或镀锡

g-最低电导率为国际退火铜标准的55%

h-在加拿大,最大值为3000A


对于搭接部分电流密度,上表也有规定,规定不论是紫铜、铝还是黄铜,搭接处的电流密度都不得大于0.31A/mm2,角标c说明面积包括紧固螺栓的开孔。


这是非常严酷的,特别是单根铜排的搭接,如1200A的搭接,1200/0.31=3870.9677419mm2,采用1根80×10铜排连接的话,3871/80=48.3875mm,即不需要80×80的全面接触,但需要搭接长度大于48mm,也就是说我们一般开关柜主母线左右各一半的搭接,即接近40mm的搭接面积是不满足上述标准的。


而如果多片铜排搭接,则搭接面积需要乘以搭接面的数量。

如3000A开关柜,3000/0.31=9677.42mm2,两根100×10铜排,连接时搭接面就有3个,9678/3=3226mm,3226/100=32.26mm,一半搭接48mm,即48×100×3=14400mm2,就远大于所需要的搭接面积,完全符合标准要求了。


上述规范只是ANSI美标低压配电柜的要求,是针对于没有进行并通过温升试验的产品检查的依据,如果开关柜通过温升试验,则不需要参考上述标准。

实际上连接处的电流密度并不能完全反应温升,增加压力减少电阻,发热自然要低,另外与导热、散热条件等都有关系,需要经过试验验证,还需要承受动热稳定的要求,不能单一的以任何标准、技术规范等作为依据,需要通过开关设备系统综合模拟分析,创新解决方案。节省资源,可持续发展。
