美标UL891、UL891D、UL845低压柜的区别

这个问题比较复杂，不管是低压铠装开关柜、低压配电盘、低压配电箱还是低压控制柜。UL标准不同于GB/IEC标准，对于低压开关设备，有不同的标准。GB/T 7251.1-2023《低压成套开关设备和控制设备 第1部分：总则》名称，其中第2部分开关柜标准即包括开关设备还包括控制设备。

1. GB/T 7251.1：低压成套开关设备和控制设备 第1部分：总则。
2. GB/T 7251.2：低压成套开关设备和控制设备 第2部分：成套电力开关和控制设备。
3. GB/T 7251.3：低压成套开关设备和控制设备 第3部分：由一般人员操作的配电板（DBO）。
4. GB/T 7251.4：低压成套开关设备和控制设备 第4部分：对建筑工地用成套设备（ACS）的特殊要求。
5. GB/T 7251.5：低压成套开关设备和控制设备 第5部分：公用电网电力配电成套设备。
6. GB/T 7251.6：低压成套开关设备和控制设备 第6部分：母线干线系统（母线槽）。
7. GB/T 7251.7：低压成套开关设备和控制设备 第7部分：特定应用的成套设备——如码头、露营地、市集广场、电动车辆充电站。
8. GB/T 7251.8：低压成套开关设备和控制设备 第8部分：智能型成套设备通用技术要求。
9. GB/T 7251.10：低压成套开关设备和控制设备 第10部分：规定成套设备的指南。

针对于电力开关设备，即只采用抽出式框架断路器作为进出线操作和保护的开关柜，符合的标准是IEEE C37.20.1，开关柜用于一次主配电，电流大，要求高，需要符合IEEE C37.20.7标准的内部电弧故障等级，应用于工业等高要求场所。

IEEE C37.20.1标准金属铠装电力低压开关柜,只安装抽出式框架断路器，母线后置，考虑到四个框架大电流的电缆进出空间，深度很大，一般70~80英寸（1778~2032mm）深。相当于IP4X的防护等级要求高。而多数低压开关柜会选用UL891配电盘，额定连续电流可以达到5000/6000A，短路电流100/150kA，进线开关选用框架断路器，抽出式或固定式，系统隔离保护之用。而出线可以是框架断路器，也可以是塑壳断路器。

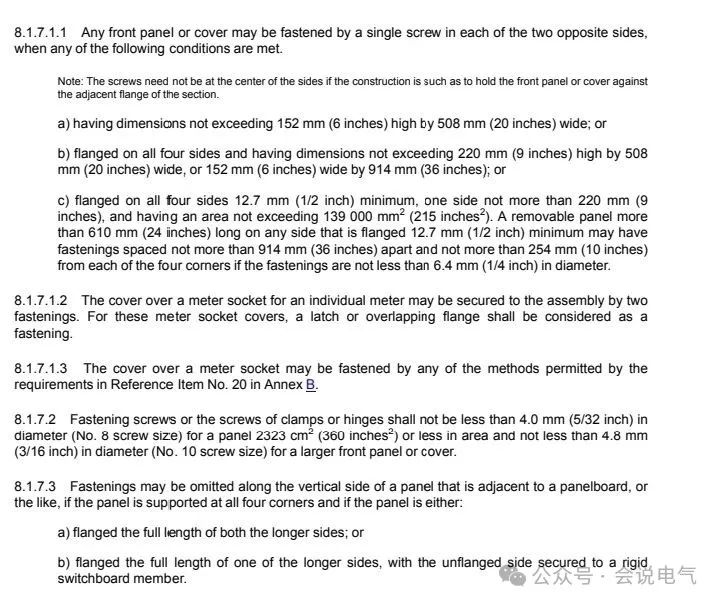

UL891标准对于配电盘结构有明确要求，母线规格，钢板厚度等都有要求。对于盖板使用的螺栓间距、数量，标准都有定义。

UL美标马达控制柜是单独的标准，可以看出，与IEC/GB是一个标准不同。

■UL 845，UL-508A

■NEMAT ICS 18

■CSATC22.2 No. 14

■NMXJ353

UL845 低压马达控制柜，电机启动单元托架式安装，母线顶置，深度最小，一般22~30英寸（559~762mm）深度。

上面三种开关柜图片可以看出，结构不同，深度不同，长相不同，不会拼柜放在一个排列里。不像国内常规低压开关柜，框架、塑壳、马达控制、无功补偿等统统都是一样的结构，有抽屉式、固定式等等都会在一个排列中。想要进入北美市场，就需要按照美标执行，不能乱来，否则最后只能是偷鸡不成蚀把米，一事无成。
