IEC开关柜市场相对成熟，一次方案也相对成熟，系统配置和国内应用有些不同，主要体现在以下几点：
a) 系统复杂，单台开关柜配置的元器件较多，系统集成度高，如电压互感器手车、接地开关、避雷器等安装在进线柜电缆室内部；母线电压互感器安装在出线柜上部，无需单独的母线设备柜，节省开关柜数量；
b) 安全性要求高，进线侧、每一段母线都会配有接地开关，方便现场维护检修；
c) 一般不采用隔离方案，如进线引线、母线联络等均不采用隔离开关或隔离手车方案，联络通过母线提升柜或提升+母线接地开关+母线电压互感器方案，
d) 有些客户要求联络柜断路器两侧安装电流互感器用于差动保护，或出线柜安装母线侧电流互感器；
e) 一般无单独的计量柜方案；
一方案在IEC市场上较为普遍。典型的一次系统如图 所示
图1 IEC市场开关柜典型一次方案
因此对产品的安全性、产品尺寸、应用方案的紧凑等要求高，减少一台柜子，意味着占地面积小，开关室投资少。使用母线接地开关作为主母线检修时接地，安全、方便、可靠；母线电压互感器安装在柜顶，可以减少一台母线设备柜，进线柜配有接地开关，和电压互感器，电压互感器作为进线的一部分，安装在电缆室里，手车式结构无需触头盒、活门机构组成的单独隔室。
单母线分段，每段母线设有母线接地开关、柜顶部母线电压互感器；进线带接地开关、电压互感器，母联柜和部分出线柜配备母线侧电流互感器，母线提升柜配备接地开关和电压互感器，实现该段母线的电压量测和检修接地。
IEC中压空气绝缘开关柜的设计，首先是结构布置，即每一个元件的位置，这决定了开关柜的整体性能以及后续的方案设计、产品的标准化和未来电流等级、工程设计的扩展等，因此非常重要。
首先要设计开关柜一次方案中最为复杂，或者说是最典型方案，这个方案不一定是型式试验方案，应该比型式试验方案要复杂，而且是额定电流、短时耐受电流等级最大的那个。开关柜的设计需要考虑系统的通用性、扩展性，1250/3150/4000A 31.5/40kA，不同方案零件的通用型，布置的一致性，外观的一致性、泄压通风方案统一性等要一致。

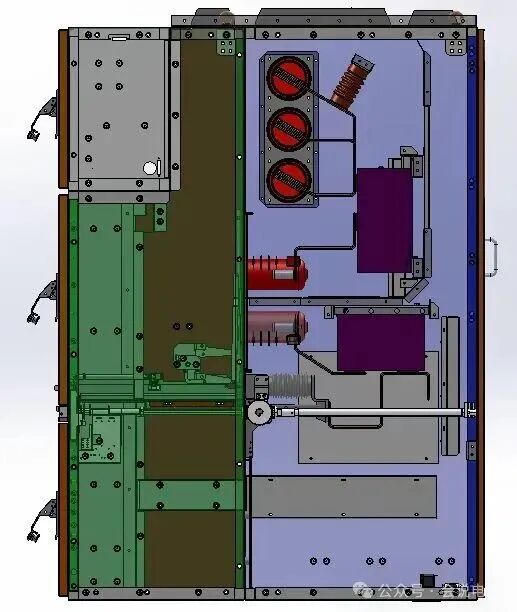

如图1所示进线柜电缆室方案最为复杂，抽出式断路器、出线侧电流互感器、接地开关、下部出线侧电压互感器手车、避雷器、零序互感器，4000A 40kA，作为进线使用，而母联等方案需要母线侧电流互感器，出线柜等方案需要母线侧电压互感器或接地开关，因此需要综合考虑各个方案的复杂程度，综合方案进行设计。
结构设计需要根据一次方案把一次元件放置到位、母线走向定义清楚，还需要根据技术规范书要求，充分考虑如出线电缆高度是否有要求、出线侧电压互感器手车是否单独隔室带活门、风冷方式、单独泄压通道、后部采用封板还是门板、机械联锁什么要求等对结构的影响，系统性考虑开关柜的设计。
