北美开关设备内部电弧

IEEE C37.20.7-2007/Cor 1-2010

IEEE Guide for Testing Metal-Enclosed Switchgear Rated up to 38 kV for Internal Arcing Faults

不同于GB\IEC标准，中压和低压开关柜不同的内部电弧试验标准，IEC 62271-200、GB/T3906附录A 只定义中压开关柜内部电弧试验标准，GB/T 18859 、IEC61641 是封闭式低压成套开关设备和控制设备-在内部故障引起电弧情况下的试验导则。

ANSI/IEEE C37.20.7标准是北美金属封闭开关设备抗内部电弧的试验标准，包括低压配电开关柜、马达控制中心和中压开关柜、马达控制中心等设备的内部电弧试验均需要按照该标准执行。

适用于所有压力等级小于38kV的金属外壳开关装置，这些装置通常用于工业、商业和住宅等配电系统中，作为电力分配和控制的关键设备。该标准特别关注内部电弧故障的测试，以确保开关装置在发生故障时能够迅速、有效地切断电路，防止电弧故障引发的火灾和爆炸等危险情况。

--类型1。仅在设备前部可自由接近的位置具有耐电弧设计或功能的开关设备。

--类型2。仅在设备可自由接近的外部（正面、背面和侧面）具有耐电弧设计或功能的开关设备。

试验电压的首选值是设备的额定最大电压。如果由于实验室限制而无法实现，则可以使用降低的电压。建议降低值不小于设备额定最大电压的60%。不建议对额定电压为5 kV及以下的设备进行降压测试。短路电流持续时间0.5s。

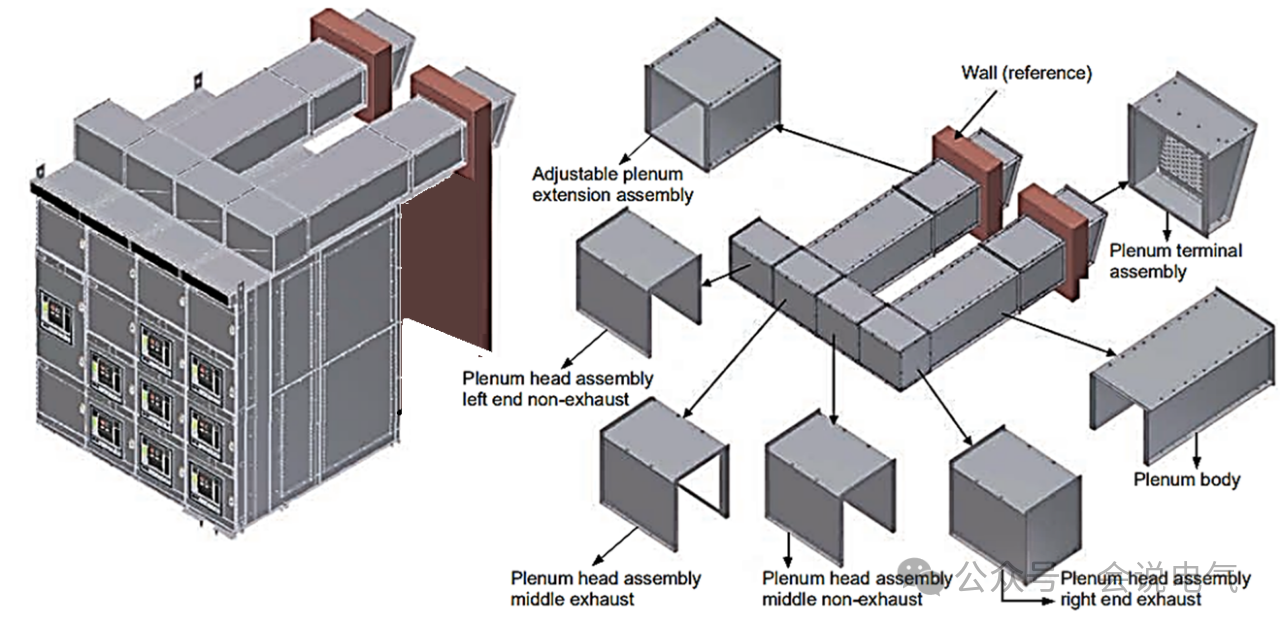

中压马达控制柜集成压力释放通道，符合C37.20.7标准内部电弧等级

不同于IEC标准，内部电弧试验关注于试验本身，只要符合判据即可，即使开关柜内部各个隔室内部完全毁坏也没有问题。而C37.20.7标准更加关注于结构，以及内部电弧试验的影响。如需要验证仪表室，即仪表室在正常使用状态，其它隔室的内部电弧试验不应影响到仪表等。

由于北美低压开关柜、中压开关柜都是多层垂直布置，因此要求垂直部分应配备齐全。内部组件的实体模型可以被替换，只要它们与原始物品具有相同的体积和相似的材料。

垂直截面内的隔间应代表设计所使用的最大尺寸组件的最小体积和最大无支撑壁面。样品应包含为设备通风设计的最大开口数和为电弧故障泄压设计的最小开口数。

在开始测试之前，所有用于设备冷却并设计为在过压事件期间关闭的通风口必须打开并正常工作。

如果设备拟与安装在外露门或盖子上的继电器和仪表等控制装置一起使用，则试样上应存在这些装置的代表性样品。当这不可行时，应评估安装点正后方的隔室，以验证测试过程中产生的任何异常压力不会导致安装的设备移位或暴露在电弧中。指示器应放置在该隔间内，以验证故障的影响不会进入隔间。

北美低压开关柜的压力释放装置

设备因制造、组装或改装而产生的任何开口，如果有故意覆盖、堵塞或类似装置，则可以安装该装置。在本次测试中，没有故意覆盖的开口无论如何都不能被堵塞。
