中压开关设备定制化设计
发布日期：2025-11-17
作者：法腾电力
点击：

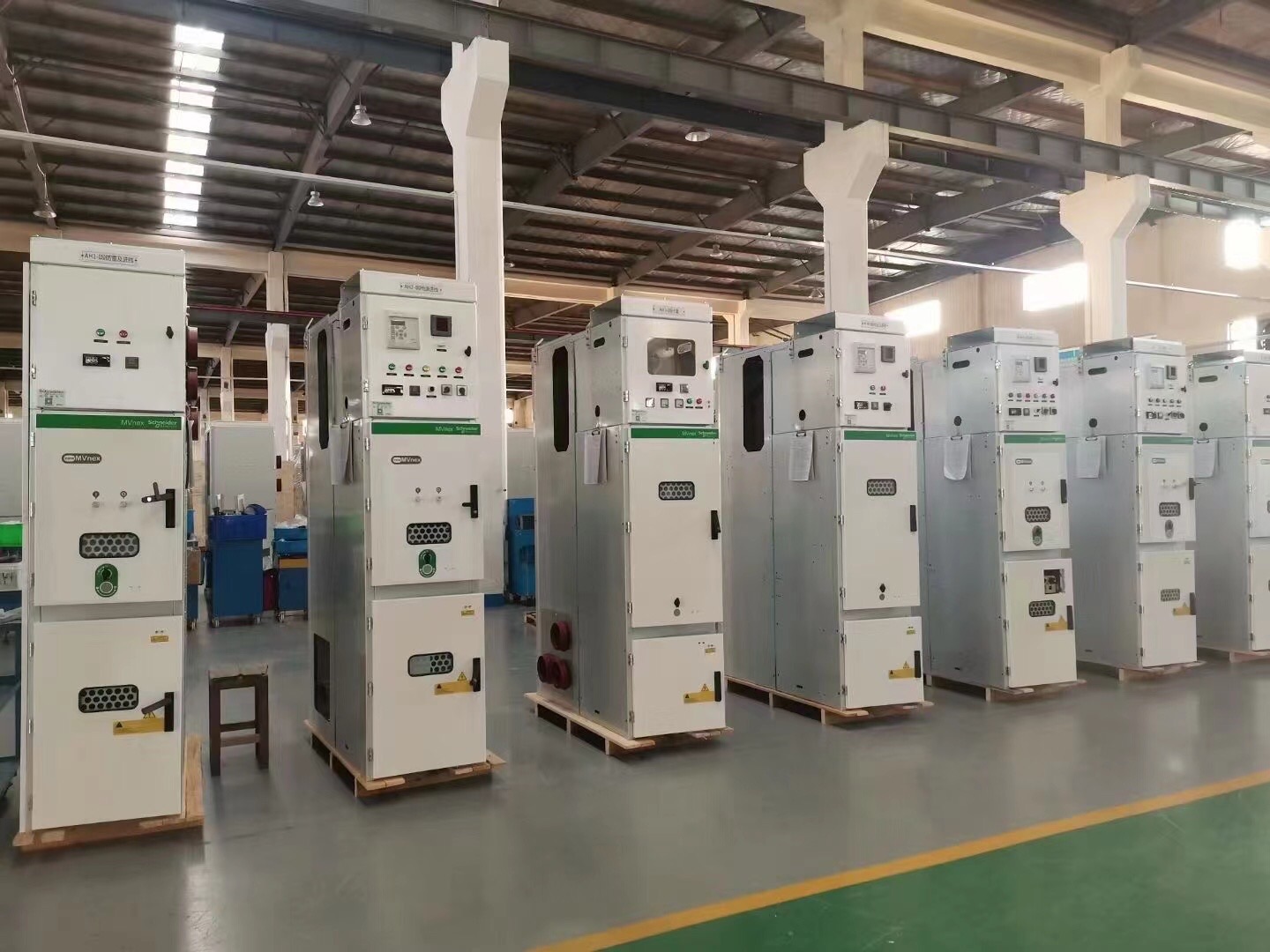

定制化是需要根据系统要求做些专门的设计，由于国外项目很多不同于国内项目的需求，必须针对性的进行设计。首先一次方案上的差异，母线电压互感器、母线接地开关，提升加接地开关加电压互感器手车等等，这些都是不同的需求。
母线电压互感器，不是增加一台开关柜，而是在出线柜上部增加一台电压互感器，国外一般是系统中性点直接接地，因此电压互感器发生谐振，熔断器烧损的几率很小。因此固定式安装即节省空间，又降低成本。
以前有电压互感器手车安装在母线室顶部的设计，还有旋转刀闸，或电压互感器旋转翻出用于熔断器更换的设计，这些都需要按照客户要求定制。
其次是安全性的差异，如机械钥匙联锁，泄压通道，特殊的联锁等等。机械钥匙联锁基本需求是一台开关柜要求安装4把钥匙锁，即接地开关合闸位置一把、分闸位置一把，断路器手车工作位置一把、试验位置一把。钥匙锁不宜采用普通的锁具，需要满足安全逻辑要求的机械锁具，仅可以提供满足与锁具配套的钥匙规格数量，钥匙需要唯一。
钥匙锁的意义在于程序操作，按照程序化，一步一步对设备操作，如断路器手车退回到试验位置，才能拔下钥匙，插入接地开关操作钥匙锁，解锁后，接地开关才能合闸，接地开关合闸后，钥匙被“困”在里面，不能拔下来，断路器手车也就不能从试验位置摇到工作位置。
内部电弧故障的防护，主要是国外开关设备室的高度都比较低，没有泄压装置造成电弧反弹破坏程度很大，因此根据电弧电流等级，有反射板形式、缓冲隔室形式、压力释放通道等形式，特别是泄压通道，需要根据配电室布置情况，设计相应的通道出口，有的需要多次弯曲，因此需要合理的设计出口位置。
泄压装置的设计要考虑运输、现场安装的便利性，对于过高的开关柜无法进入集装箱运输，现场安装就需要简单，尽量在外部、底部完成装配。
电流互感器二次绕组数量较多时，就需要针对性的设计，一个环氧支柱型互感器不能满足要求时就需要两个或者三个互感器，以满足项目要求。还可以选用低压穿心式电流互感器，这时需要做好绝缘设计，如采用绝缘套管、绝缘母线等形式就可以解决低压电流互感器在中压开关柜的应用绝缘问题。
再次尺寸、功能上的差异，如开关柜需要加高的仪表室，对于国内很多经济型开关柜，没有独立装配的仪表室，可以采用前部柜顶部单独加高盒子，来加高整个仪表室，即不改变原开关柜结构，又可以满足用户要求。
国外项目对于电缆连接一般也会有要求，如连接的电缆规格数量，就需要按照要求，设计足够的连接端头，同时需要足够的电缆弯曲空间，有时需要加深柜体，或是安装单独的下沉式箱体，以满足电缆弯曲半径的空间高度要求。有些客户会要求电缆鼻子的开孔尺寸，或者电缆底板不开孔，或者要求采用4mm以上厚度的铝板作为底板，这些都需要根据客户要求定制生产。
