美标开关设备铜排的选用

• 母线的尺寸和材料（铜或铝）。
• 母线是否绝缘。令人惊讶的是，与同样规格的裸母线相比，覆盖绝缘层的母线通常运行温度较低，因为与裸母线的光亮表面相比，通常颜色较深的绝缘材料是更好的热辐射器。
• 母线周围外壳的尺寸和材料（磁性或非磁性）。
• 通风空气流过母线或母线外壳。
• 靠近其他导体和其他发热设备。

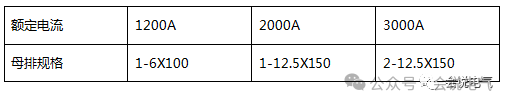

美标开关柜铜排镀银连接温升是65k，比IEC62271-1/GB/T11022标准规定的值75k低10k，因此温升更困难，所以铜排的截面更大、用量更多。2000A为例，IEC标准开关柜一般是2拼10*80mm，截面积是1600mm2; 美标1根12.5*150mm，截面积达到1878mm2。

美标开关柜要求所有母线必须绝缘处理，包括连接部位，绝缘需要采用环氧硫化处理，满足阻燃试验要求。环氧硫化处理铜排硬度大，绝缘可靠，可以承受30kV每毫米的耐压要求。

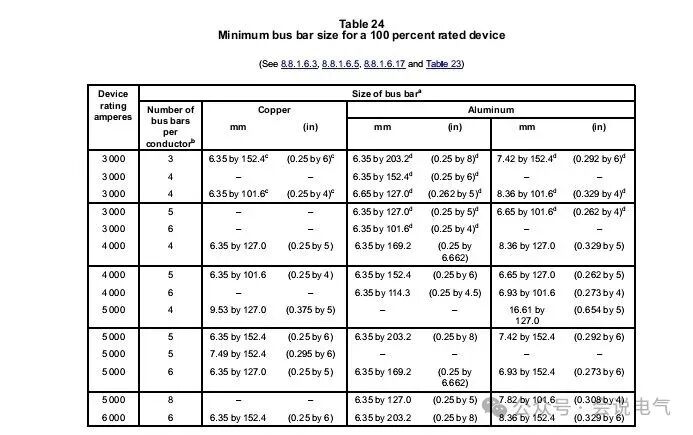

对于低压开关柜、配电盘，美标也有相应的铜排规格的规定，如UL891配电盘对于不同电流的铜排都是采用1/4英寸25.4/4=6.35mm厚的铜排，不同电流等级，使用铜排的宽度和根数不同。

如4000A母线可以采用5根6.35×101.6mm，还可以采用4根6.35×127mm。5000A采用5根6.35×152.4mm，或者6根6.35x127mm。

当然标准也规定了几个其它厚度的铜排规格，如5000A还可以4根9.53×127mm铜排，计算铜排截面积

4×9.53×127=4841.24mm2，

5×6.35×152.4=4838.7mm2，

6×6.35×127=4838.7mm2，截面积基本相同。

至于为什么都不是我们常有的规格，这个已经说过，美国人使用英制单位，英寸是长度单位，厚度有1/4、3/8、1/2英寸等规格，宽度有4、5、6英寸等等。
