北美中压开关柜
IEEE C37.20.2对中压金属铠装开关柜有详细的结构要求。
ü 所有的带电体封闭在接地的金属隔室内部；
ü 断路器应是抽出式结构或具有等效措施，在母排带电情况下，能安全地将断路器断开；
ü 抽出式断路器不论在工作位置还是断开位置，应有机械锁定机构，在断路器抽出状态下，带电静触头被自动覆盖；
ü 主回路母线导体和连接部位应全部绝缘;
ü 应提供足够数量的接地和短路设备，以保证电路安全地进线维修工作；
ü 电缆入口应有能防止漏水沿着电缆开关柜内部的措施；
ü 仪表、开关、指示灯、按钮、操作手柄等应有标明其用途和操作位置的耐久铭牌;
ü 所有带电体封闭在接地的金属隔室内，自动活门，主回路母线导体和连接全部绝缘，断路器隔室门可以作为继电器安装板;
美标开关柜对板材厚度等结构有具体要求
l 相邻垂直隔室之间、一次回路重要部件的隔板板厚至少3mm;
l 其它盖板、隔板、柜体和门板板厚至少是1.9mm；
l 如果安全距离不符合下表要求，柜体开孔应阻止直径大于3.2mm的棒进入，如果距离大于表6要求，则柜壳应阻止直径大于3.2mm，小于13mm的棒进入，
表6 带电体到通风孔的净距要求
l 对于通风网板面积大于320mm2，网板线径需要≥2.1mm，且安装板厚≥2.1mm；网孔面价小于等于320mm2，网板线径需要≥1.3mm，且安装板厚≥1.1mm。
l 柜顶部通风孔应阻止灰尘进入开关柜。
l 一次回路隔室间除了必须的通讯开口应没有其它开口；
l 开关柜表面处理需要经磷化或相同的处理再喷漆，外表面需要抗腐蚀，盐雾试验要求600小时；开关柜喷漆颜色推荐ASTM D1535-97 61号浅灰色。
l 用于进入进行检查或维护的盖板重量需要小于27kg或面积小于1.12m2，否则需要安装铰链或提升装置。
美标开关柜的机械联锁要求：
a)断路器在合闸状态不能摇进摇出；
b)断路器在没有完全咬合或与带电体有足够的安全距离不能合闸；
c)只有二次回路断开，才可以接近或断开电压互感器熔断器；
美标开关柜的典型设计

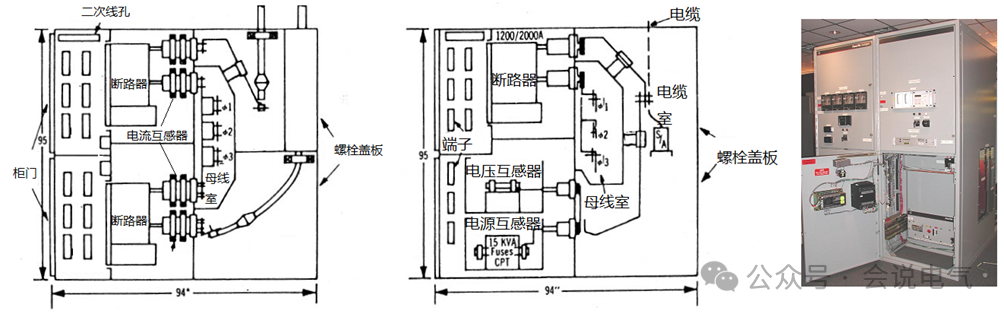

美标开关柜的柜宽是36英寸(914毫米)、柜高是95英寸（2413mm）、柜深94英寸（2388mm），传统的美标开关柜无抗内部电弧能力，上下层结构，母线在后柜中部，无单独的仪表室，控制回路熔断器、端子等安装在断路器隔室前部的两侧及上部，仪表、按钮等安装在断路器室门板上。抽出式断路器、电压互感器、电源互感器、熔断器手车等可以插入上部或下部隔室，方案布置灵活。
由于所有规格断路器手车的宽度都是一样的，相间距都是10英寸254毫米。为避免不同电流等级的断路器放错柜体，采用规格限位块阻止其它规格手车进入。
传统上，北美设备严重依赖安装在断路器柜内的环形电流互感器。这要求将断路器拉出以检查维护电流互感器，并且还需要断路器单元连接以留出足够的空间在一个机柜中安装多个电流互感器，如图7所示环形电流互感器套在一次触头盒上，上下各可以套2只，即每相可以有4个电流互感器绕组，这种安装，便于维护和更换。常见的 IEC 做法是使用环氧支柱式电流互感器，以便从电流互感器的铁芯获得足够的功率来为电磁保护继电器供电，而现代电子继电器不需要很高的供电功率，环形电流互感器使用维护更简单。
美标开关柜的维护接地
不同于IEC/GB标准使用接地开关作为维护接地设施，IEEE 开关设备通常依赖于 C37.20.6 标准中定义的称为接地和测试设备 (G&T) 的附件设备。这些设备可以插入断路器柜中，并可用于有效接地和短路开关柜中的主母线或开关柜的负载侧连接，即负载电路。 G&T 设备可以手动操作或电动操作。这些设备具有关合和锁定能力，而不是分闸或开断能力。它们的应用必须使其关合和短时耐受能力匹配或超过系统要求。
手动G&T 设备可以将线路侧或负载侧手动接地操作，必须有一个装置选择哪一侧接地操作，该选择操作“仅”在 G&T 设备从开关柜中完全移除时才能进行操作。安装在开关设备中时，该设备必须具有完全可见的位置指示，电动 G&T 设备应具有彩色位置指示，清楚地说明该设备是合闸接地还是开路不接地。采用储能机制进行操作的设备应具有储能/未储能状态指示。
G&T设备必须具有机械联锁装置，以确保它们不能安装在要求额定值超过 G&T 设备额定值的断路器柜中。这些设备还必须具有互锁装置，以防止它们在合闸位置被拉入或拉出。许多 G&T 设备将包括用于进入测量电压的测试端口。标准不要求测试端口，但如果提供，它们必须有屏障板以防止无意中进入。用户定义的互锁应使 G&T 设备在正确的条件下正常运行，并按照相应的互锁顺序，正确操作。
