对于电压互感器、避雷器等功能手车，普遍采用梅花式或鸭嘴式触头作为一次触头与开关柜触头盒内部的静触头动连接，梅花触头一般采用直径35mm的静触头，尺寸大、成本高。电压互感器电流只有1A或0.5A，采用撞针形式既经济又可靠，通过弹簧压缩撞针与铜排直接接触。
小型鸭嘴式触头也是不错的选择，额定电流很小。鸭嘴式触头400A完全满足要求，对于熔断器手车，熔断器保护的电压互感器手车，有熔断器切断短路电流，触头无需承受短路电流，可以满足要求。
电压互感器等所有主要辅助设备均采用灭弧聚甲醛Delrin®技术。将导体探头周围的Delrin®套筒插入带有嵌入式触点的Delrin™插座中。在负载中断期间，套筒和接收器之间只需要一个非常小的隔离间隙来控制电弧并安全熄灭。
对于避雷器正常运行时，施加持续运行电压时流过避雷器的电流是非常小的，而冲击耐电电流虽然大，但持续时间极短，接地线截面积可以按照公式1计算，以氧化锌避雷器的最大方波通流容量为800A(2ms)，最大电流冲击耐受100kA(4/10us)为例计算，
式中
S—接地线截面积，mm2;
Ip—试验冲击电流峰值，A，取峰值电流的1/3代入公式计算，Ip=33.3kA ;
t—试验电流持续时间，t=4+10=14x10-6s
γ—密度，kg/dm3密度γ=8.9kg/dm3
ρθ—温度为θ℃时电阻率，Ω·mm2/m，20℃时电阻率ρ20=0.0175Ω·mm2/m
k—平均电阻温度系数，℃-1，电阻温度系数k=0.0039℃-1
θr—温升允许温度，℃查触头设计资料有紫铜的软化温度θr=463℃
CP—比热容, J/(kg·℃)比热容CP=394J/(kg·℃)
按照公式1计算得出铜制接地线截面积S=0.71 mm2，折合成圆芯直径为0.9mm，实际应用需要加大截面才能确保连接强度。兼顾强度及经济性，一般取截面积规格为4、6、10 mm2的多芯或单芯铜线或铝线即可，既取材方便又经济适用，单芯线需要折弯，弯曲半径宜大于10mm，也可选用市售的扁的或圆的接地编织带方便连接。图4所示，电压互感器手车采用撞针与母排直接接触连接，避雷器通过软线直接与撞针连接，简单可靠。

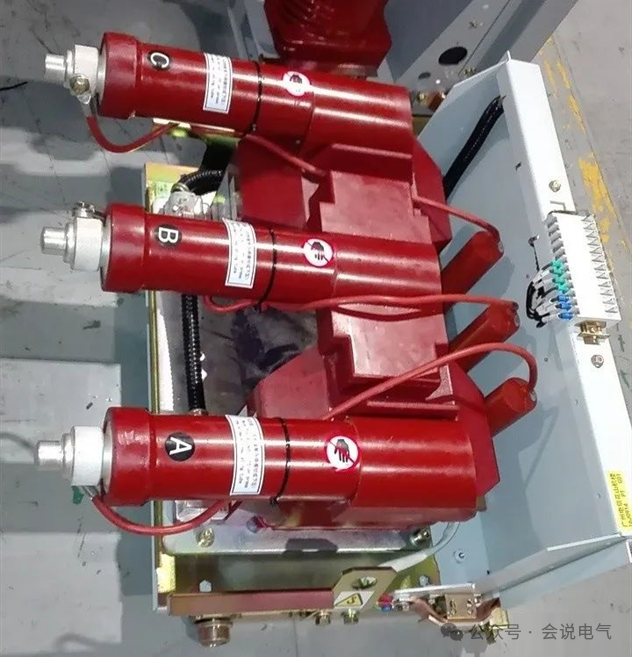

图4 电压互感器和避雷器手车
小于单相15kVA电源用电压互感器手车，采用很小截面高压绝缘电缆用于连接。
