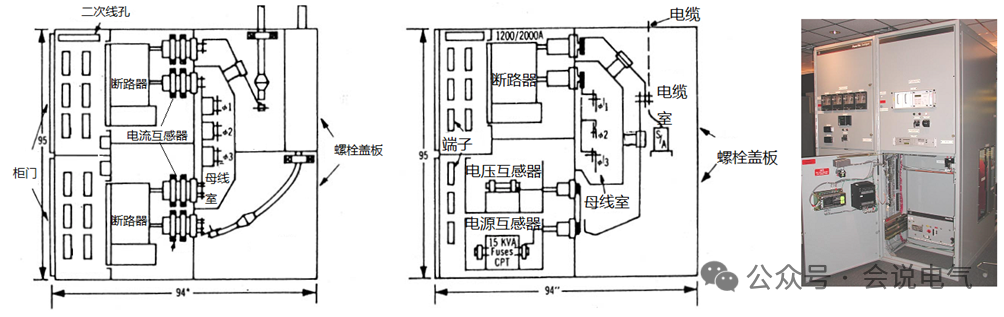

美标开关柜的柜宽是36英寸(914毫米)、柜高是95英寸（2413mm）、柜深94英寸（2388mm），传统的美标开关柜无抗内部电弧能力，上下层结构，母线在后柜中部，无单独的仪表室，控制回路熔断器、端子等安装在断路器隔室前部的两侧及上部，仪表、按钮等安装在断路器室门板上。
抽出式断路器CB、电压互感器VT、电源互感器CPT（≤15kVA）、熔断器手车FUSE(应用于柜后安装的>15kVA电源互感器保护)等可以插入上部或下部隔室，方案布置灵活。
由于所有规格断路器手车的宽度都是一样的，相间距都是10英寸254毫米。为避免不同电流等级的断路器放错柜体，采用规格限位块阻止其它规格手车进入。
传统上，北美设备严重依赖安装在断路器柜内的穿心式电流互感器。这要求将断路器拉出以检查维护电流互感器，并且还需要断路器单元连接以留出足够的空间在一个机柜中安装多个电流互感器，环形电流互感器套在一次触头盒上，上下各可以套2只，即每相可以有4个电流互感器绕组，这种安装，便于维护和更换。
电流互感器的精度等级是0.3级和其倍数，如对于100/5A的，容量2.5VA，测量精度为1.2级。作为保护功能，精度容量为C10级，即5P20 2.5VA。
北美开关柜不使用接地开关，而是使用符合IEEE C37.20.6标准接地试验手车（G&T），即开关柜进出线回路均不配接地开关。根据工程配置，后柜会配置避雷器，零序互感器，还有＞15kVA的所用电源互感器。

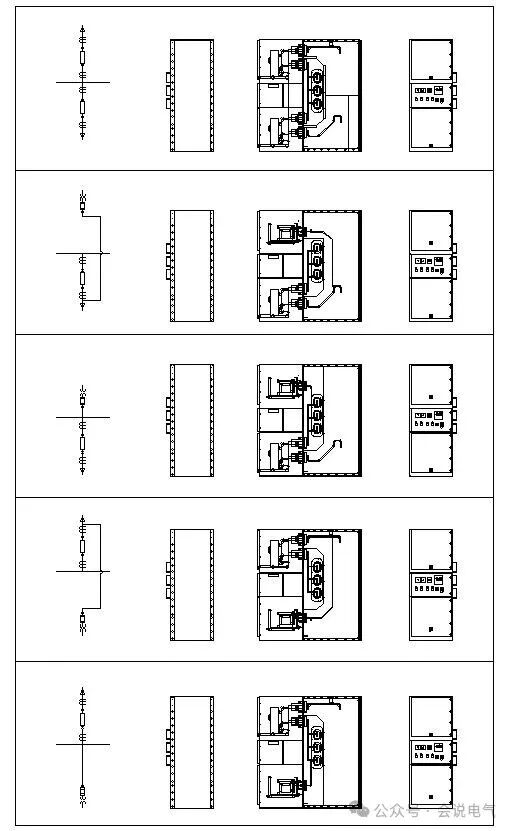

对于非燃弧开关柜，仪表安装在断路器隔室门板上，而且断路器隔室前部留有10英寸深度空间用于仪表、端子等安装。
典型方案上下两台断路器出线回路，对于2000A及以下断路器可以轻松安装在一台开关柜上下双层隔室内部，而3000A及以上则是单层布置。
对于电压互感器VT手车，电源互感器CPT手车和熔断器手车等辅助功能手车，一般非燃弧开关柜可以在上层和下层隔室各安装两台辅助手车，即一台开关柜可以安装四台辅助功能手车。
辅助功能手车可以是电缆侧的，也可以是母线侧的，布置在隔室任何一层都可以连接，模块化组合实现任何功能配置。

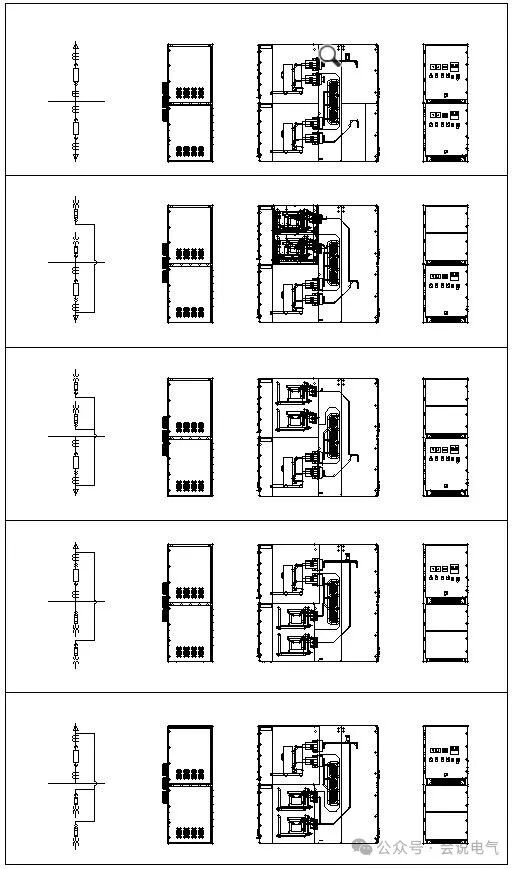

对于燃弧型开关柜，则会有仪表室安装在开关柜中部，因此开关柜无需10英寸额外的柜深，可以安装上下双层≤2000A的断路器，由于单独的仪表室，一般上层或下层只能安装一台辅助功能手车。
