美标中压铠装开关柜的设计（四）
发布日期：2026-04-13
作者：法腾电力
点击：

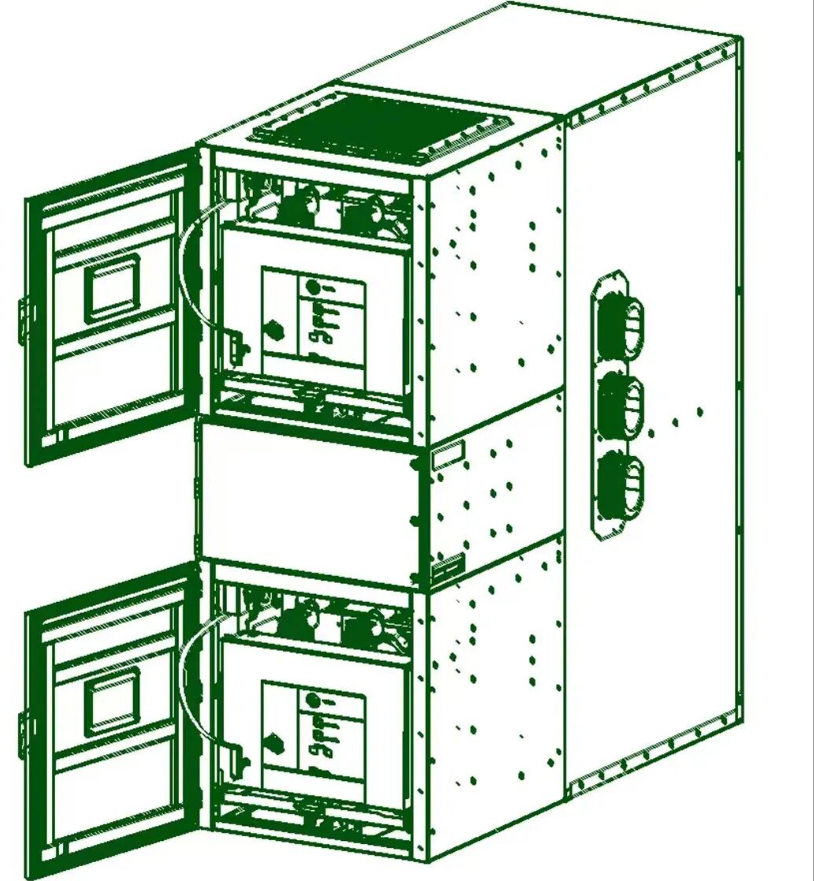

美标双层断路器开关柜的隔室设计。传统美标开关柜仪表、保护等安装在断路器隔室门上，前柜深度增加10英寸用于二次回路安装，没有单独的仪表室安装二次控制回路，一般不具备抗内部电弧能力。而内部电弧能力的美标开关柜，一般在上下层隔室之间有一个仪表室，前柜深度不增加。

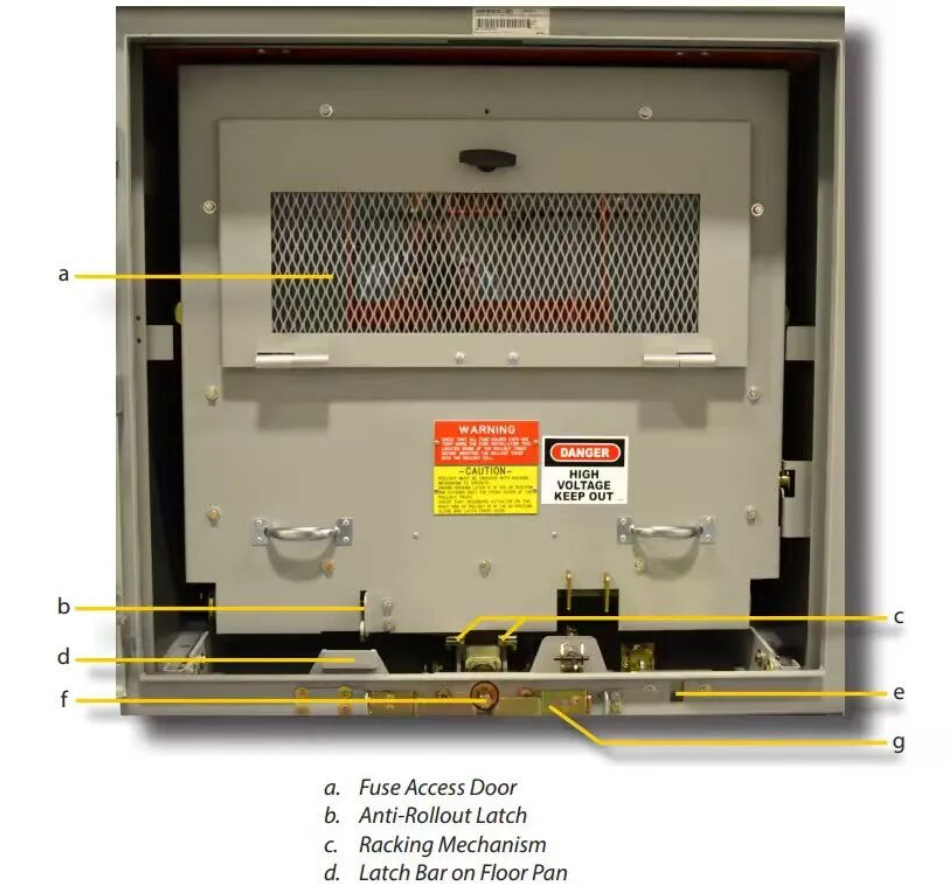

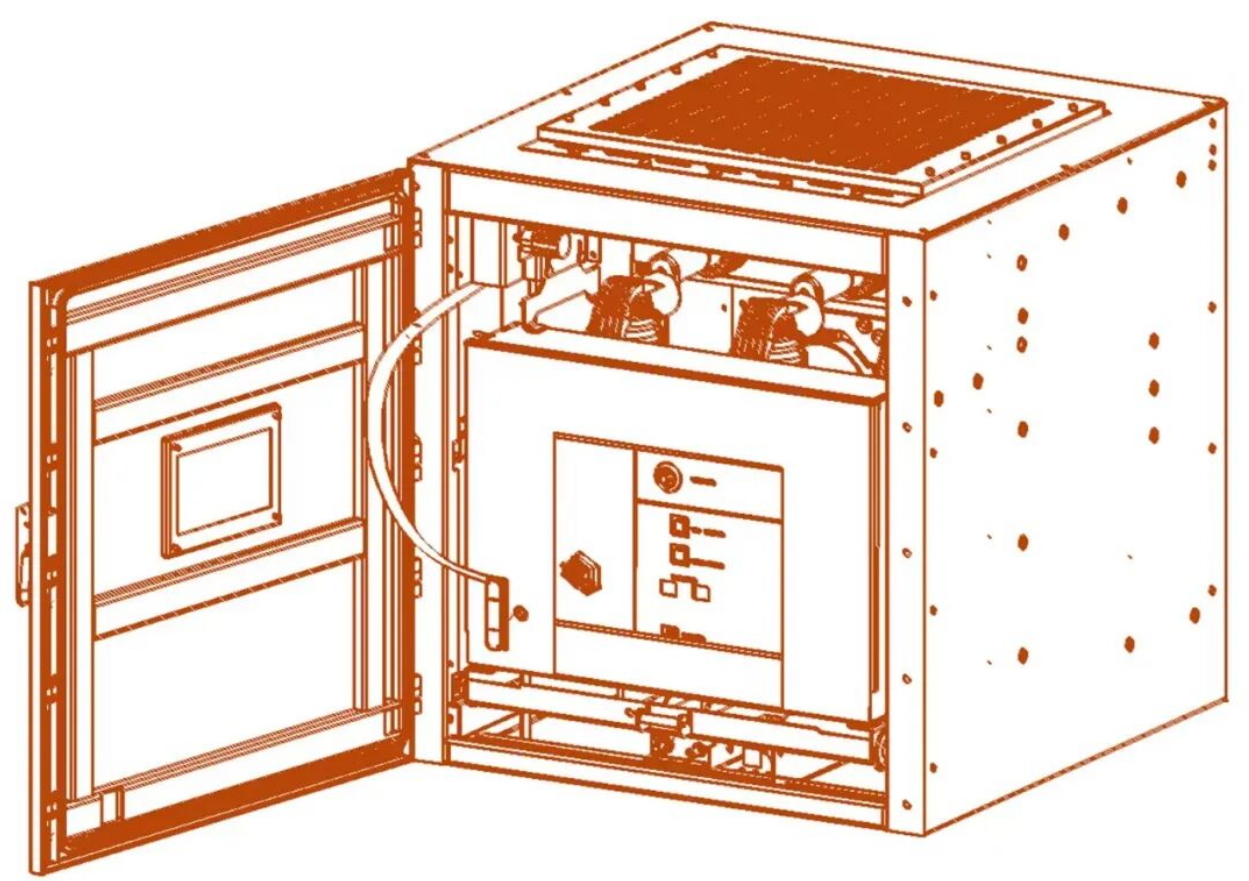

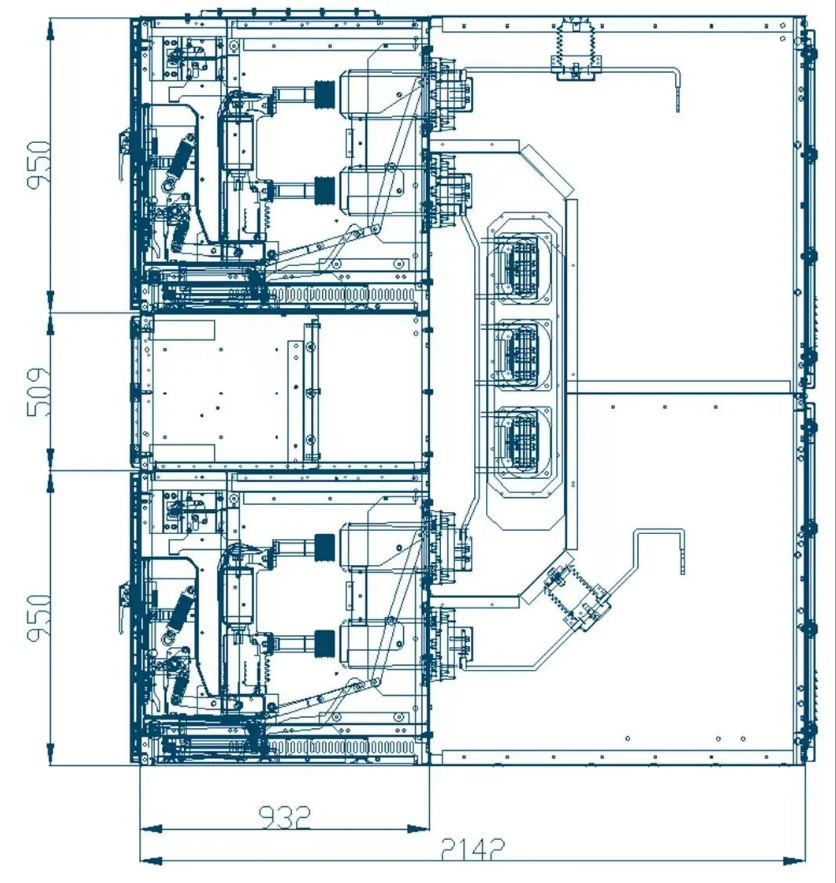

前柜隔室分配，断路器手车隔室高度950mm，中间仪表室高度509mm。前柜上下隔室高度950mm，再分一半即950/2=475mm用于电压互感器、电压互感器、熔断器等辅助手车隔室。对于熔断器手车，需要采用950mm高度的隔室。
关于二次插头，对于美标铠装开关柜，标准没有规定二次插头的连接方式。
一般二次插头安装在手车底部，便于上层断路器方便插拔和检查，有自动连接和手动连接两种，手动连接和我们常规的中置柜类似，采用手动将航空插头插入安装开关柜的插座上，不论安装在底部还是顶部，都是手动插入。因此手动插拔一般将插座放置在断路器机构箱下部，机械联锁和底板互锁，即手车摇进后航空插头不能拔下。
上图二次插头通过拉杆，可以将插头插入断路器底部插座，保证二次插头接通。而自动插入二次插头，和低压抽出式框架断路器类似，需要断路器手车有三个位置，即隔离、试验和工作位置，一般设计从隔离到试验位置摇进距离40mm，从试验位置到工作位置摇进距离210mm，即断路器手车从隔离到工作位置行程250mm。
推进机构和低压框架断路器一样，丝杠螺母机构，丝杠节距10mm，摇进250mm，即25圈。从隔离到试验位置摇4圈，从试验位置到工作位置，再摇进21圈。
北美开关柜需要断路器手车机械位置指示，即通过柜门观察到手车位置—隔离、试验、工作。
美标接地触头需要承受和开关柜一样的短路电流，这是因为美标开关柜不使用接地开关。使用接地试验手车用于接地保护，因此接地手车需要将母线或电缆通过柜体接地触头接地，接地触头需要承受可能发生的短路电流。

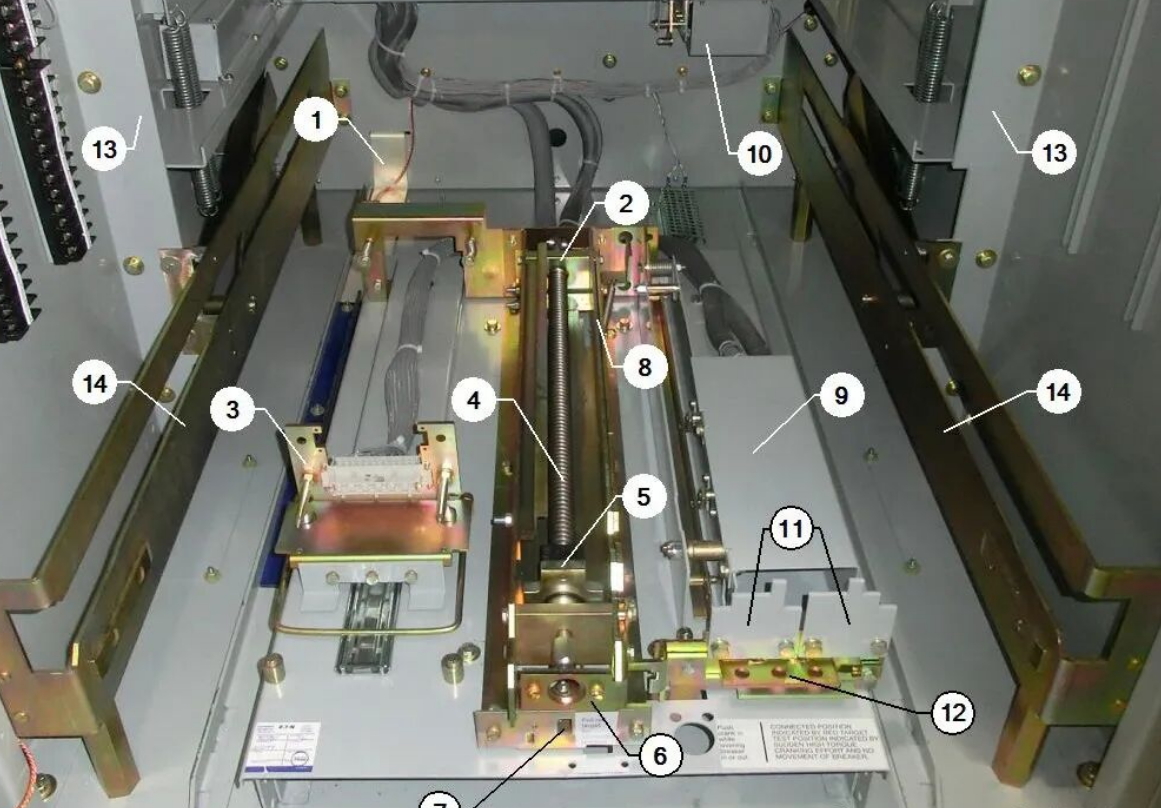

由于不同电流、短路容量规格的断路器手车具有相同的宽度等外形尺寸，因此底盘需要设计限制装置，REJECTION FEATURE，避免等级错误的断路器手车插入开关柜，造成故障，如2000A的断路器手车推进1200A开关柜隔室并摇进到工作位置，就需要等级限制措施。
一般通过断路器手车底部安装挡块，开关柜底板安装挡板，如上图12项，即挡板开口与对应等级的断路器手车挡块位置相同，既可以无缝插入，而其它规格的就不能进入。需要根据所有电压等级、电流规格、短路容量不同，系统逻辑设计挡块、档口规则，一劳永逸，无需根据项目调整，避免出现错误导致误操作。同样对于辅助功能隔室，也需要相应的限制装置，避免错误的电压互感器、电源互感器手车进入隔室，造成事故。
