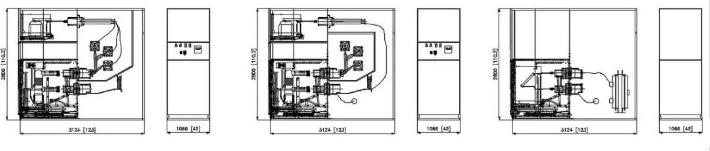

38kV开关柜工频耐受电压80kV，雷电冲击耐受电压150kV，对于金属活门，不需要隔离断口耐压测试，对于非金属活门，隔离断口的耐压值是标准值的1.1倍。同样断路器隔室一次触头盒上套600V穿心式电流互感器，TOC、MOC安装在断路器隔室上，不使用接地开关，后柜简单，只有主母线和进出线连接铜排。
同样可以是单层断路器手车加单层电压互感器隔室。对于电源互感器CPT，一般需要单独一台开关柜，熔断器手车安装在柜前隔室，电源互感器CPT固定安装在柜后。
电压互感器手车放在断路器手车隔室上部，通过电缆/铜排与母线连接。电压互感器隔室具有活门，摇进摇出机构，电压互感器手车具有机械联锁，只有电压互感器二次回路微断分闸，手车才能摇进、摇出，另外，手车摇出过程中，接地铜排会自动连接到熔断器，实现电压互感器释放电压互感器残留电荷。
对于电源互感器，同样需要采用熔断器手车，安装在柜前隔室，由于电压高，绝缘距离要求大，需要整柜作为电源互感器柜。作为提供操作电源的设备，需要在进线侧，因此通过电缆由进线柜引至旁边柜，熔断器手车下端头，上端头出线到固定安装在柜后的电源互感器CPT。

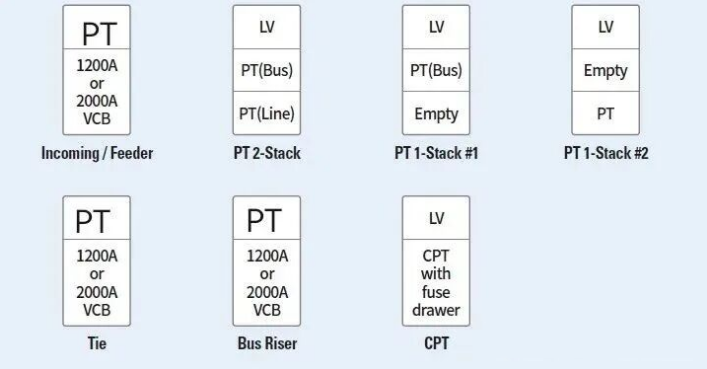

典型布置如上图，断路器上部隔室可以是低压隔室、电压互感器手车隔室（线路侧或母线侧）。断路器额定电流1200/2000/3000A，31.5/40kA。
户外型开关柜和户内型宽度一样，深度、高度有所增加，与体积庞大的户外箱体比较，尺寸小、重量轻，可现场拼装，运输方便。即单独柜体运输到现场，拼柜同时完成防护部件装配，预制模块化部件，拼接简单高效。
不论是不带操作走廊还是带操作走廊的户外型开关柜，都可以分体运输，现场快速拼接，开关柜本体宽度不变，深度增加出额外通道，照明等辅助设施预制插拔式结构，快速组装。
