美标低压电机控制柜UL845和UL508A的区别
发布日期：2026-05-13
作者：法腾电力
点击：
UL845和UL508A控制柜的区别
UL845和UL508A是北美地区针对电气控制设备的两个不同标准，UL845北美低压马达控制柜标准 MCC，用于工业系统马达的集中控制保护。包括直接启动，正反转、星三角启动等。
马达功率“HP”是“HorsePower”的缩写，“马力”，是用于衡量马达（电机）输出功率的单位之一。定义：1马力（HP）等于每秒将550磅的物体提升1英尺所做的功，即1HP=550ft·lbf/s。换算关系：1HP=735.5瓦（W）≈0.7355千瓦（kW）1千瓦（kW）≈1.36马力（HP），一般低压马达最大回路340HP。
UL508A则是控制箱，不仅控制马达，还包括其它自动化设备的逻辑控制。
主要区别如下：
适用范围
UL845：专用于低压马达控制中心（MCC），适用于集中控制多台电动机的场景，如石化、水处理、钢铁厂等有大量电机的设备。
UL508A：适用于工业控制面板/控制柜，涵盖通用型控制柜、PLC控制柜、自动化控制柜等，不限于电机控制，还包括其他工业设备的控制与保护。
结构特点

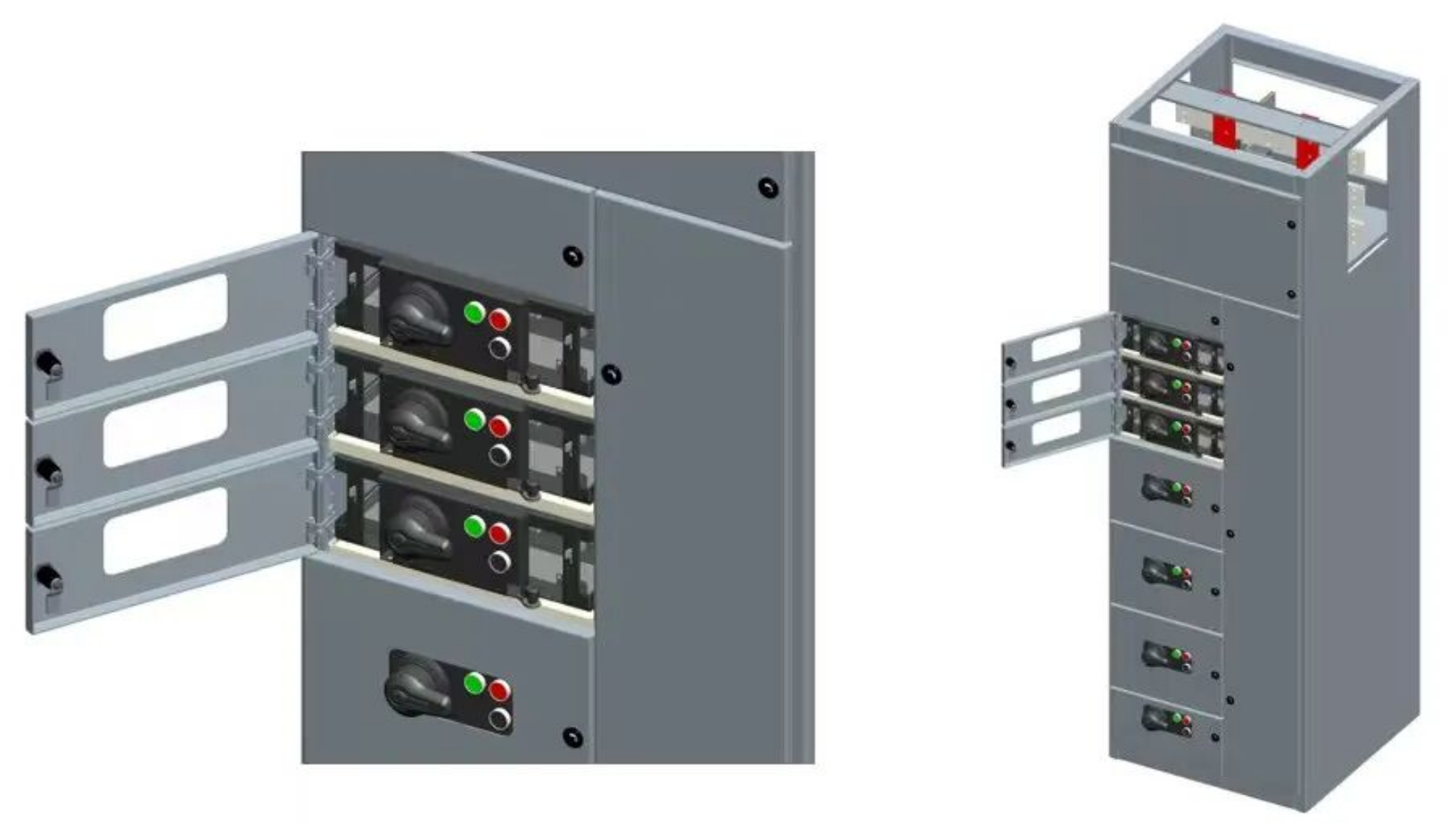

UL845：采用垂直母线+抽屉单元结构，每个抽屉可抽出，内含接触器、过载继电器、断路器等，便于维护和更换电机控制单元。

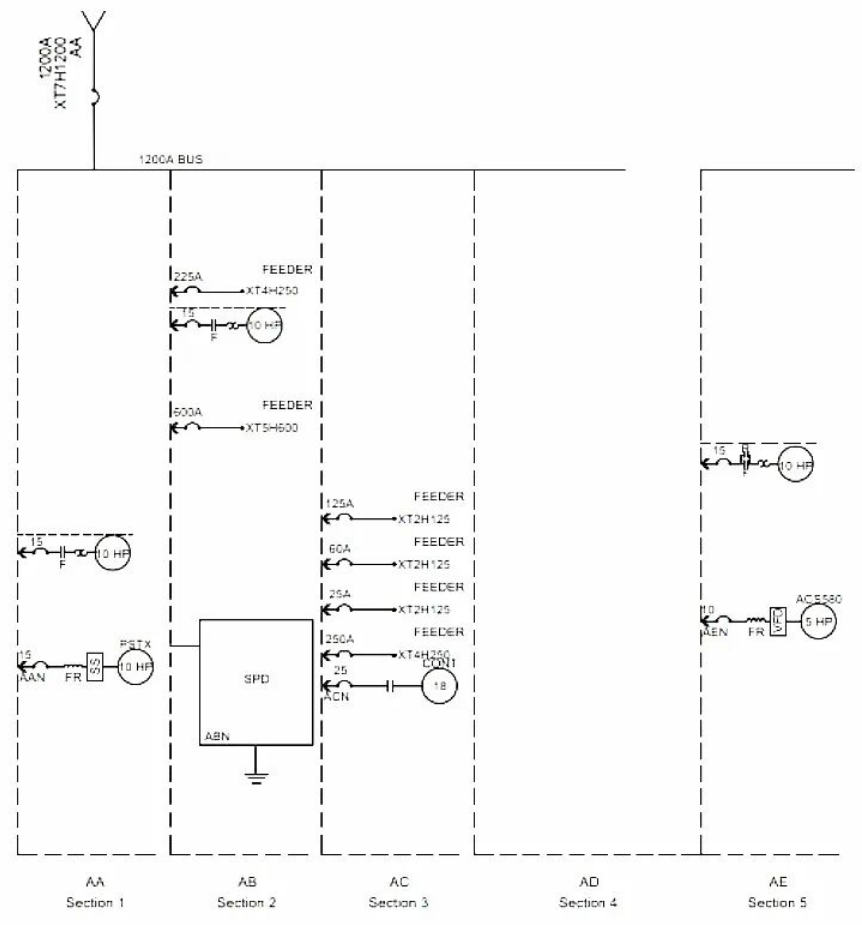

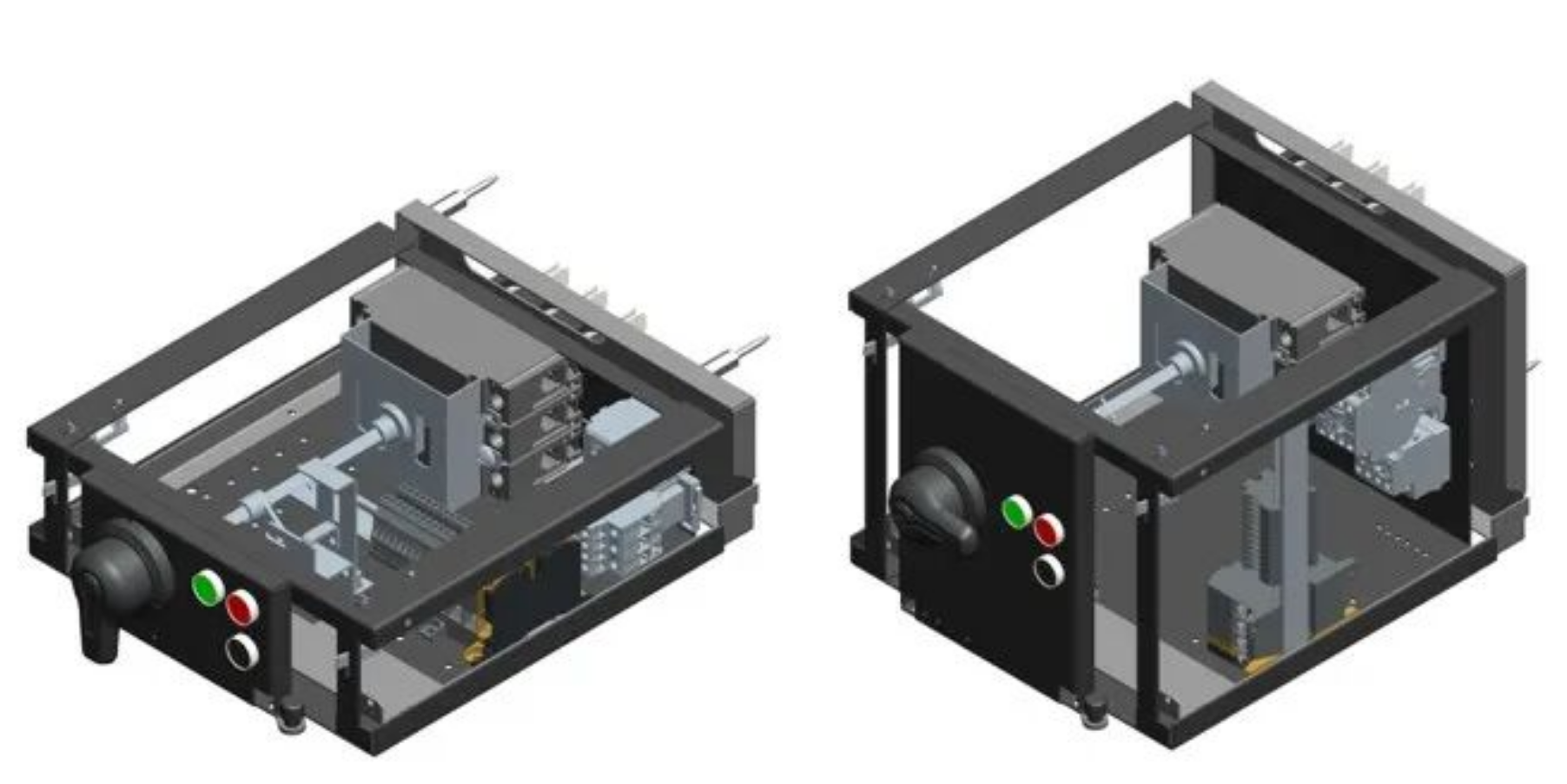

UL845低压马达控制柜虽然说也是抽屉柜，但和国内的抽屉柜不同，从单线图上可以看出，抽屉单元只有进线接插件，没有出线插件，也就是说抽屉安装所有的控制保护元器件，只有进线是通过触头和垂直母线连接和断开，出线则没有插头，而是电机连接线与抽屉单元上的端子直接连接，还包括控制回路的连接。
抽屉只要两个位置，即连接和断开，相当于隔离开关，起到隔离断口作用即可。这一点美标UL347中压马达控制也是一样的。
低压马达控制柜和开关柜一样，尺寸大，柜式结构，有母线、进出线电缆连接等功能单元。
UL508A：结构更灵活，可为固定安装或带按钮面板的控制柜，无强制要求抽屉式设计，更注重内部布线、组件间距和防护等级。控制柜可大可小，箱式结构。根据控制设备、装置不同，尺寸变化灵活。更多的是二次控制回路。
核心要求
UL845：重点在于电机控制单元的协调配合、热管理、短路电流额定值（SCCR）计算，以及确保多台电机同时运行时的安全性和可靠性。
UL508A：强调组件选型（需符合UL认证）、SCCR计算与标注、布线规范（强电与弱电分区）、外壳防护等级（如NEMAType）和铭牌标注。
认证重点
UL845：认证侧重于MCC的整体性能，包括电机控制单元的独立性和互操作性，以及热管理、电弧防护等。一般UL845低压马达控制柜有防内部电弧故障要求，通常要求绝缘母线，关门操作以及活门等要求。
UL508A：认证关注控制柜的制造质量、电气安全性和合规性，需提供完整的电气原理图、物料清单等文件。
简而言之，UL845适用于专门的电机控制中心，而UL508A适用于更广泛的工业控制柜场景。若控制柜包含多个可抽出的电机控制单元，通常需遵循UL845；若为通用控制柜或单一设备控制，则适用UL508A。
